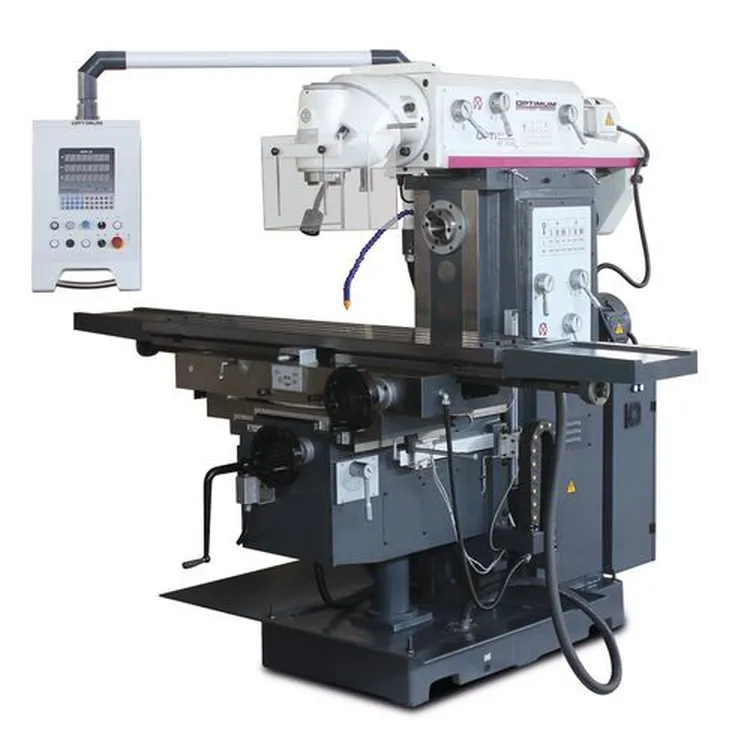

FRESADORA UNIVERSAL OPTI MT230 S/400V/ 3 Ph (Servo) OPTIMUM
REF: OPTI3344125
Fresadora universal com servo motores nos eixos X, Y e Z
Características técnicas
Ligação elétrica 400 V / 3 Ph ~50 Hz
Carga total 12 kW
Dim. max. da fresa Ø 160 mm
Dim. max. da fresa frontal Ø 25 mm
Motor vertical árvore 4 kW
Cone da árvore vertical ISO 50 DIN 2080
Barra M24
Velocidade da árvore 60 – 1’750 min-1
Nº Velocidades 12 estágios
Motor horizontal árvore – 5.5 kW
Cone da árvore horizontal ISO 50 DIN 2080
Velocidade da árvore – 60 – 1’800 min-1
Estágios – 12 estágios
Mesa transversal CxL 1600 x 360 mm
Cap. carga da mesa transversal (max.) 400 kg
Giratório Mesa transversal – 35º
Eixo X Curso manual 1,300 mm / Curso automático 1220 mm
Motor de avanço 1.1 Kw
Velocidade infinitamente variável 30-750 mm/min
Avanço rápido da mesa 1200mm/min
Eixo Y Curso manual 300 mm/ curso automático 220mm
Motor de avanço 1.1 Kw
Velocidade infinitamente variável 20-500 mm/min
Avanço rápido 800 mm/min
Eixo Z Curso em manual 400 mm/curso em automático 320 mm
Motor de avanço 1.1 Kw
Velocidade infinitamente variável 15-375 mm/min
Avanço da mesa Avanço rápido 600 mm/min
Bomba refrigeração 90W

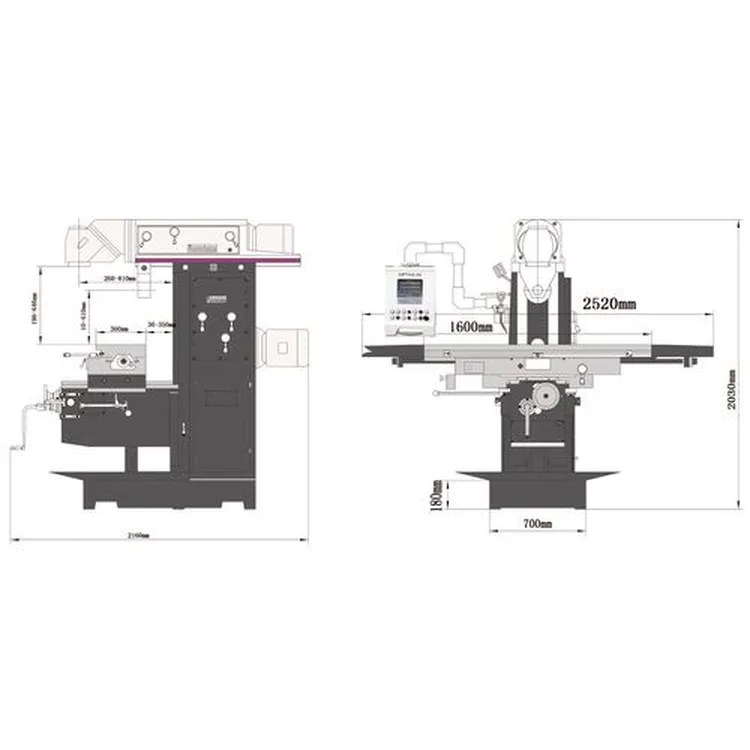

Dimensões Profundidade x Largura ( frontal) x Altura 2160 x 2520 x 2030mm
Peso total 2800 kg
- Descrição
- Solicitar Contacto
- Avaliações (0)
Descrição
FRESADORA UNIVERSAL OPTI MT230 S/400V/ 3 Ph (Servo) OPTIMUM
Versátil e troca fácil de ferramentas – fresadora universal para oficinas com DPA para os 3 eixos
-Aplicação versátil
-Construção robusta da máquina
-Funcionamento suave graças as engrenagens endurecidas, em banho
de óleo
-Estrutura robusto, construída em fundição Meehanite de alta
qualidade
-Todas as guias são endurecidas e ajustáveis por meio de cunhas
-Lubrificação central
-Volantes de grandes dimensões com escala
-Luz integrada LED
-Sistema de refrigeração
-Elementos de comutação de fácil operação
-Guias resistentes e retangulares no eixo Y
-Avanço automático no eixo X, Y e Z
-Com display digital de cotas DPA 21
-Sistema de alimentação ajustável pelo servo motor
-Mesa transversal bem dimensionada e superfície maquinada com
precisão, incluindo cunhas ajustáveis e batentes
-Posição de fresagem horizontal
-Cabeçote pode ser rodado em qualquer ângulo

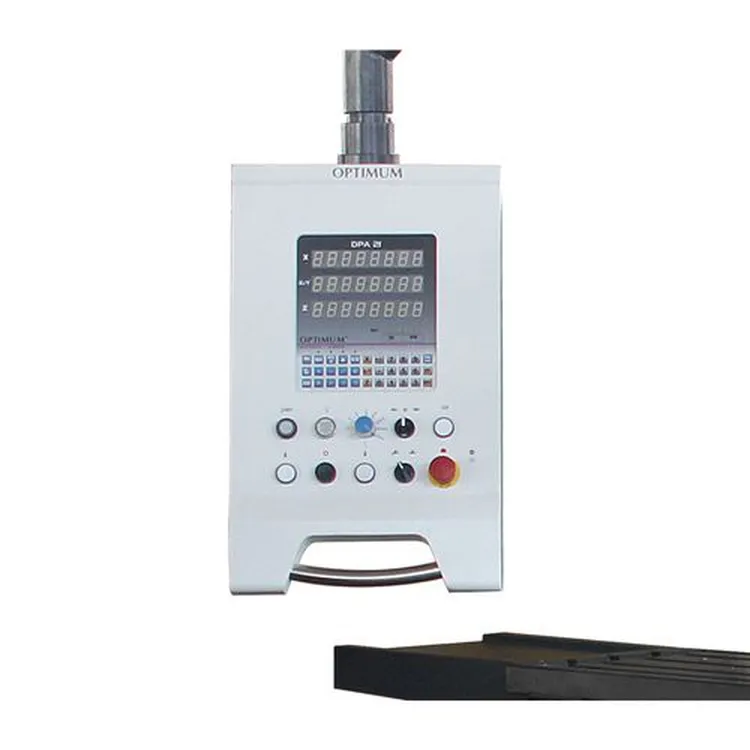

Painel comando
> Painel de controlo integrado
> Display digital cotas DPA 21
> Rotativo em torno do seu próprio eixo

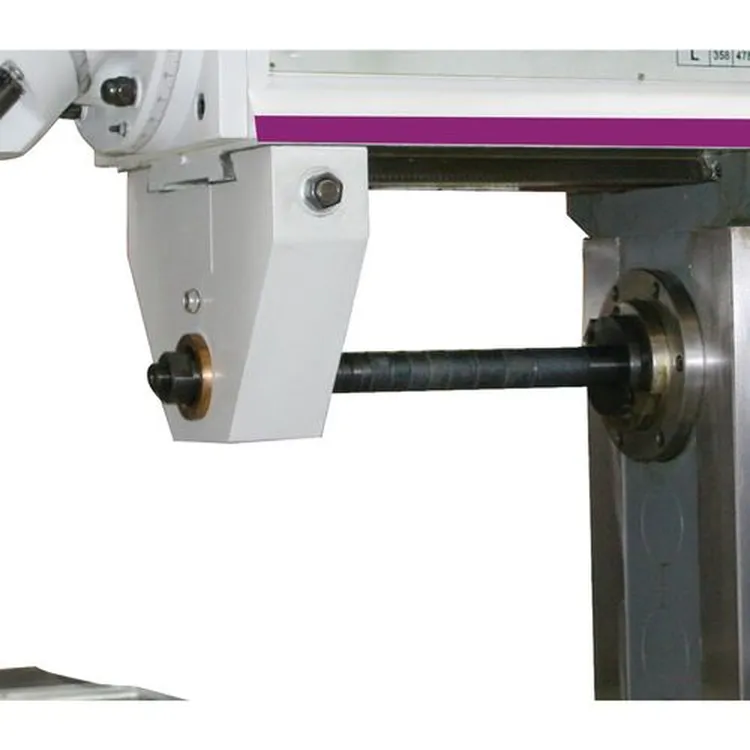

Fresa Horizontal
-Para fresagem horizontal com suporte e
montagem para fresa lateral
-Ajustável por rolamentos
Equipamento standard
> Veio horizontal fresar ISO 50 Ø 22 mm
> Veio horizontal fresar ISO 50 Ø 27 mm
> Porta fresas ISO 50 Ø 40 mm
> Adaptador ISO 50 ( 7:24) / MK4
> Kit porta pinças ISO 50 Ø 4 – Ø 16 mm
> Haste horizontal e vertical M24
> Pinças Ø 4 – Ø 26 mm
> Ferramenta operacional
| Dados técnicos | MT 230S |
| Art. No. | 3344125 |
| Especificações técnicas | |
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz |
| Potência total | 12 kW |
| Motor Vertical | 4 kW |
| Motor Horizontal | 5,5 kW |
| Bomba de líquido de refrigeração | 90 Watt |
| Desempenho de perfuração | |
| Dimensão fresa (max.) | Ø 160 mm |
| Dimensão fresa topo (max.) | Ø 25 mm |
| Fuso | |
| Cone árvore | ISO 50 DIN 2080 |
| Vertical | |
| Haste | M24 |
| Velocidade rotativa | 60 – 1.750 min-1 |
| Estágios | 12 Velocidades |
| Distância fuso – Mesa perfuração | 190 – 590 mm |
| Distância fuso – Coluna | 260 – 910 mm |
| Inclinação cabeçote | 360° |
| Horizontal | |
| Distância fuso – Mesa perfuração | 20 – 420 mm |
| Velocidade rotativa | 60 – 1.800 min-1 |
| Estágios | 12 Velocidades |
| Mesa perfuração | |
| Mesa C x L | 1.600 x 360 mm |
| Capacidade de carga max. | 400 kg |
| Rasgos T / Nº / Espaçamento | 18 mm / 3 / 80 mm |
| Rotação | 35° |
| Eixo-X | |
| Curso | manual 1.300 mm / automático 1.220 mm |
| Avanço mesa automático | 30 – 750 mm/min. |
| Avanço mesa rápido | 1.200 mm/min |
| Eixo-Y | |
| Curso Mesa perfuração | manual 300 mm / automático 220 mm |
| Avanço mesa automático | 20 – 500 mm/min. |
| Avanço mesa rápido | 800 mm/min |
| Eixo-Y | |
| Curso | manual 400 mm / automático 320 mm |
| Avanço mesa automático | 15 – 375 mm/min. |
| Avanço mesa rápido | 600 mm/min |
| Dimensões | |
| Dimensões C x L x A | 2.520 x 2.160 x 2.030 mm |
| Peso | 2.800 kg |
| Acessórios Kit espaçadores, 20-peças | Art. no. 3354001 |
| Kit ferramentas fixação SPW 16, 58-peças | 3352017 |
| Conjunto de pinça ISO 50/ER32 | 3352065 |
| Apoio anti-vibratório SEU1 (4 peças necessárias) veja a pág. 128 | 3352985 |
| Grampo de aperto Conj. 2 18 mm/M 16 | 3352032 |
| Cone morse ISO50 B18 DIN2080 | 3352067 |
| Jogo porta buris ISO 50 | 3352129 |
| Prensas FMS 200 | Art. no. 3354200 |
| HMS 125 | 3355127 |
| MV3-75 | 3354175 |
| MV3-125 | 3354178 |
| ZAS 50 | 3354170 |
| DAS 100 | 3355500 |
| HCV 105 | 3536210 |
| HCV 125 | 3536214 |
