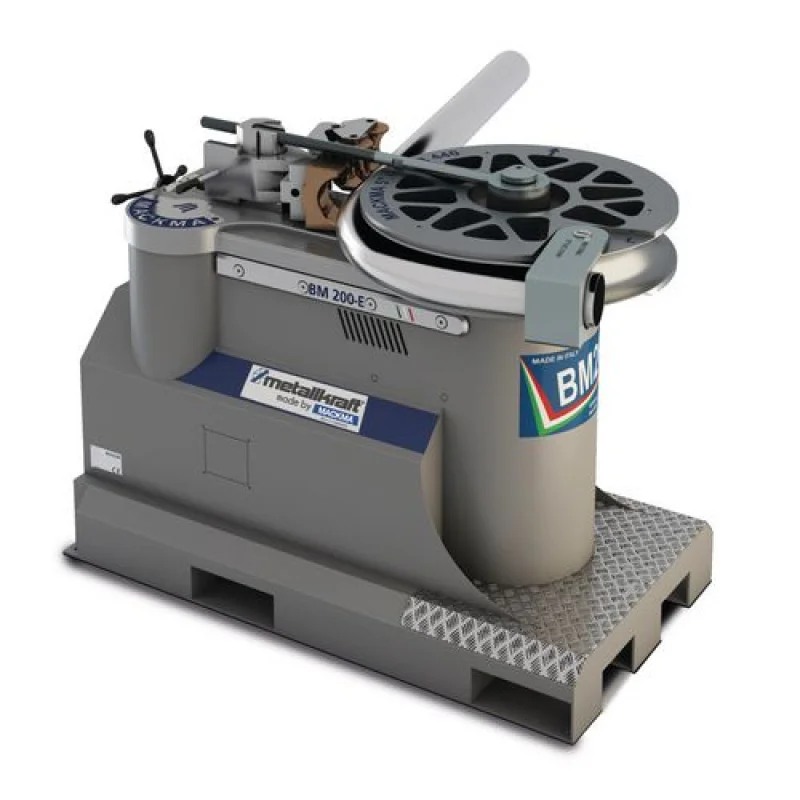

MÁQUINA DE DOBRA DE TUBOS BM 200-E METALLKRAFT
MÁQUINA DE DOBRA DE TUBOS BM 200-E METALLKRAFT
- Descrição
Descrição
MÁQUINA DE DOBRA DE TUBOS BM 200-E METALLKRAFT
Série BM – Máquina de dobrar tubos sem mandril
- Design de alta qualidade, compacto e muito durável
- Controlo NC para ajustar ângulo de dobragem e correção
- Controlo padrão SIMPLY: Insira um ângulo e valor de correção (standard com BM 34-S, BM 42-SP, BM 42-SA, BM 48-S, BM 60-S, BM 76-S)
- Controlo opcional EXPERT: suporta a entrada de sequências de dobragens e guarda programas (standard com BM 100-E, BM 125-E, BM 150-E, BM 200-E)
- Torque elevado graças ao motor potente com inverter e engrenagem de redução
- Sistema inteligente de ferramentas que suporta a flexão esquerda e direita com a mesma ferramenta – PATENTEADO!
- Fácil remoção de tubos dobrados do bloco de deslize usando um sistema de mola inovador – PATENTEADO!
- Peças de desgaste econômicos
- Extremidade do tubo muito curta, graças à geometria otimizada da ferramenta
- Mude o eixo de fixação para usar ferramentas de flexão feitas por outros fabricantes de máquinas.
- Dobra cabeça baixa (adequado para modelos BM 42-SP, 42-SA, 48-S, 60-S and 76-S)
- Duas velocidades de dobragem, podem ser selecionada usando interruptor
- Fixação manual de tubos com volante manual, com contador para garantir alto grau de reprodutibilidade
- Painel de controlo manual móvel opcionamente disponível
- Trabalho silencioso, limpo, e independente de temperatura graças ao acionamento motorizado
Sistemas de ferramentas patenteado
Dobra cabeça baixa
Dobra no sentido do relógio e contra usando o mesmo kit de ferramentas
Acionamento totalmente motorizado – sem hidráulicos
| Art. no. | 3961200 | |
| Dados técnicos | BM 200-E | |
| Desempenho de dobragem | ||
| Ø x espessura parede (420N/mm²) | mm | 168.3 x 10.97 |
| Ø x espessura parede (350 N/mm²) | mm | 219.1 x 6.35 |
| Ø x espessura parede (650N/mm²) | mm | 168.3 x 7.11 |
| Ø material sólido (420N/mm²) | mm | 100 |
| Raio máx. de dobragem | mm | 1 100 |
| Ângulo máx. de dobragem | ° | 180 |
| Velocidade de dobragem | rpm | 0.8 |
| Torque | Nm | 115 000 |
| Projeção dobragem cabeça (C x T) | mm | – |
| Altura dobragem cabeça (A) | mm | – |
| Variante | ||
| Motor | kW | 11 |
| Ligação elétrico | V/Hz | 400/50 |
| Peso (apróx.) | kg | 2 200 |
| Comprimento (C) | mm | 1 850 |
| Largura (L) | mm | 1 200 |
| Altura (A) | mm | 1 350 |
| Posicionamento unidade 3 m ou 6 m | ||
|
Uni. rebarbaçao acionada por motor |
– | |
| Controlos expert |
MÁQUINA DE DOBRA DE TUBOS BM 200-E METALLKRAFT
Acessórios customizados
- Unidade de posicionamento para 3 000 mm ou 6 000 mm com cames de paragem continuamente ajustáveis e escala para definir a posição longitudinal
- Mandil de três mandíbulas com cames de paragem e escala angular
- Para ajustar rotações (disponível para os modelos BM 42-SA, 48-S, 60-S, 76-S 110-S, 140-S e 200-E)
- Ferramente de rebarbação motorizada (disponível para os modelos BM 48-S, 60-S, 76-S, 100-E, 125E, 150-E e 200-E)
- Conjuntos de ferramenteas para tubos G, tubos OD polegada, individual, dimensões métricas assim como perfis e aço plano
- “Controlo expert” para inserção de sequênicas de dobragem e guardar programas
Acessórios
3 m unidades de posicionamento para BM 42/BM 48 3973001
3 m unidades de posicionamento para BM 60/BM 76 3973002
6m unidades de posicionamento para BM 42/BM 48 3976001
6m unidades de posicionamento para BM 60/BM 76 3976002
Controlos expert* 3970100
Suporte para ferramentas de outros fabricantes
