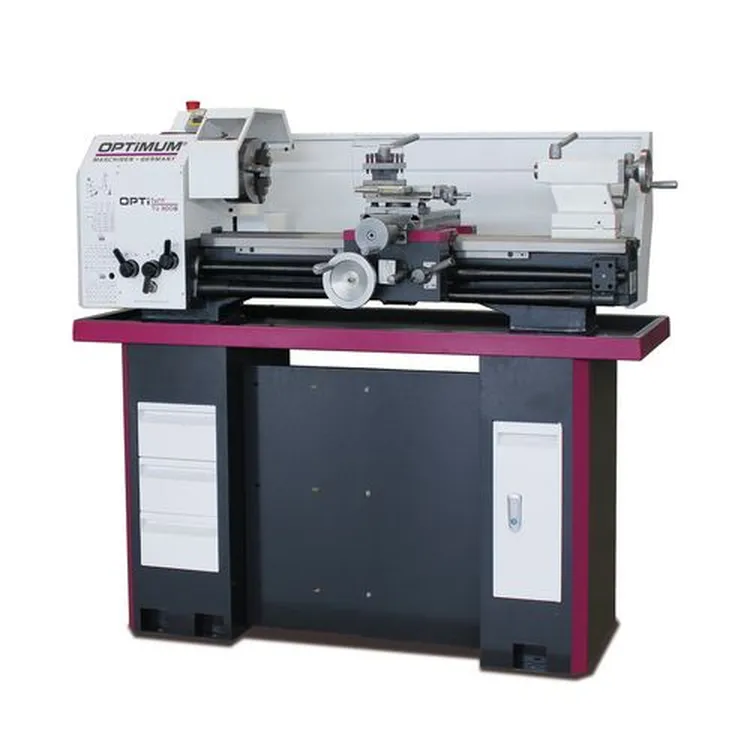

TORNO OPTIMUM TU3008/400V OPTIMUM
Características Principais
Alimentação: 400V / 3 Ph / 50Hz
Motor: 1,1 kW
Cone do fuso: CM5
Fixação fuso: Camlock DIN ISO 702-2 Nr.4
Altura do centro: 158 mm
Distância entre centros: 800 mm
Ø torneável sobre cava: 310 mm
Velocidade: 150 – 2.000 rpm (6 velocidades)
Avanço longitudinal: 0,085 – 0,832 mm/Rev (9)
Avanço métrico: 0,2 – 3,5 mm/Rev (18)
Avanço polegadas: 56 – 8 TPI (21)
Cone contra ponto: CM3
Curso manga contra ponto: Ø38 mm / 70 mm
Peso: 226 kg
Dimensões: 1525 x 705 x 575 mm
- Descrição
- Solicitar Contacto
Descrição
TORNO OPTIMUM TU3008/400V OPTIMUM
O torno TU3008 da OPTIMUM é uma solução robusta e precisa para torneamento de metais, com avanço longitudinal e transversal. Com transmissão por correia e rotação ajustável, é ideal para tarefas exigentes. Estrutura retificada com guias polidas e temperadas, engrenagens suaves, e suporte quádruplo de ferramentas. Oferece excelente concentricidade e ajustes finos nos comandos. Inclui conjunto de engrenagens substituíveis para roscar.
Aplicação:
-
Torneamento metálico
-
Oficinas de mecânica e centros técnicos
Vantagens:
-
Alta precisão e robustez
-
Fuso com Ø 38 mm
-
Avanço automático longitudinal e transversal
-
Rotação inversa
-
Ajustes finos e fáceis sem ferramentas
(Bancada não incluída)
Torno com avanço longitudinal e cruzado
TU 3008G com engrenagem
TU 3008V com motor sem escovas para controlo variável de velocidade contínuo
– Retificado c/ precisão

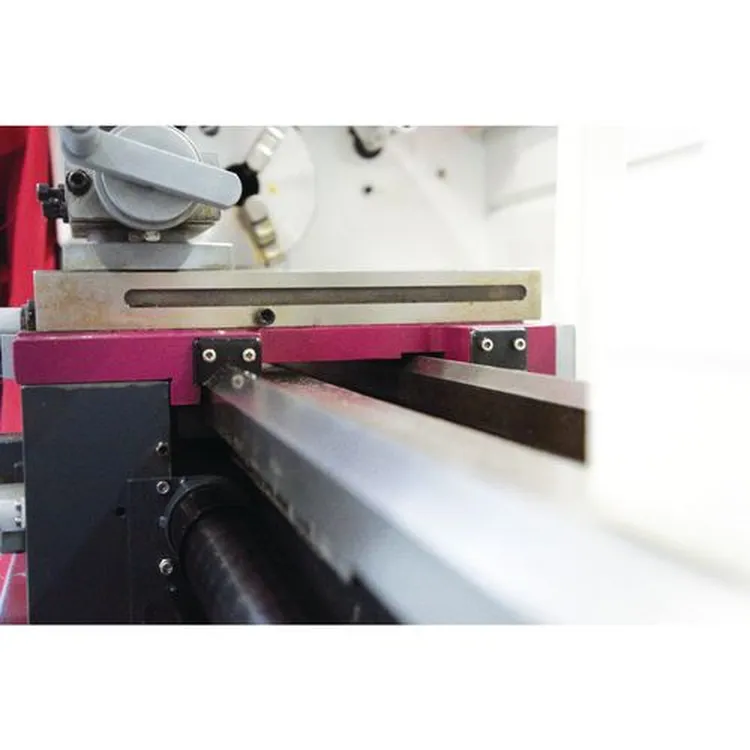

– Guia de eixo Z temperado e polido
– Engrenagens de ação suave, temperadas
– Concentricidade garantida melhor que 0,009 mm
– Concentricidade na bucha do torno melhor que 0,04 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Rotação direita/esquerda
– Fuso principal temperado em rolamentos cônicos de precisão ajustáveis
– Rolamentos cônicos em qualidade P5
– Furo da árvore generoso com Ø 38 mm
– Avanço longitudinal/fuso principal automático / transversal
– Contra ponto ajustável ± 5 mm para esferas
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,02 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Volantes com escala fina ajustável 0,04 / 0,01 mm
– Conjunto de engrenagens substituíveis incluídas para roscar
– Botão de paragem de emergência
TU 3008
– Correia
Dados Técnicos – TU 3008
Especificações Técnicas
| Característica | Valor |
|---|---|
| Ligação elétrica | 400 V / 3 Ph ~50 Hz |
| Potência do motor | 1,1 kW |
Fuso
| Característica | Valor |
|---|---|
| Cone da árvore | CM 5 |
| Cone árvore (montagem) | Camlock DIN ISO 702-2 Nr. 4 |
| Diâmetro do fuso da árvore | Ø 38 mm |
| Altura do suporte de ferramentas quádruplo | 25 mm |
Área de Trabalho
| Característica | Valor |
|---|---|
| Altura do centro | 158 mm |
| Distância entre centros | 800 mm |
| Ø Torneável sobre cava | 310 mm |
| Ø Torneável sobre slide cruzado | 190 mm |
| Largura da cava | 180 mm |
Velocidade do Fuso
| Modelo | Gama de Velocidades | Nº de Velocidades |
|---|---|---|
| TU 3008 | 150 – 2.000 min⁻¹ | 6 Velocidades |
| TU 3008G | 165 – 2.400 min⁻¹ | 6 Velocidades |
| TU 3008V | 30 – 3.000 min⁻¹ (controlo eletrónico) | 5 Velocidades |
Curso
| Característica | Valor |
|---|---|
| Curso do slide superior | 65 mm |
| Curso do slide cruzado | 150 mm |
Avanços e Passos
| Característica | Valor |
|---|---|
| Avanço longitudinal (gama) | 0,085 – 0,832 mm/rotação (9 passos) |
| Gama de avanços | 0,01 – 0,1 mm/rotação (9 passos) |
| Avanço métrico | 0,2 – 3,5 mm/rotação (18 passos) |
| Avanço em polegadas | 56 – 8 Gg/pol. (21 passos) |
Contra Ponto
| Característica | Valor |
|---|---|
| Cone do contra ponto | CM 3 |
| Manga do contra ponto (Diâm./Curso) | Ø 38 mm / 70 mm |
Dimensões e Peso
| Característica | Valor |
|---|---|
| Dimensões (C x L x A) | 1.525 x 705 x 575 mm |
| Peso | 226 kg |
> Preparado para a montagem do sistema de medição nos eixos X, Z e Z0
Acessórios não incluídos
Chassi de máquinas
Art.-Nr. 3440409
Apoio anti-vibratório-Base SE 1
(6 uni. necessárias)
Art.-Nr. 3381012
Apoio anti-vibratório SE 55
(6 uni. necessárias)
Art.-Nr. 3352981
