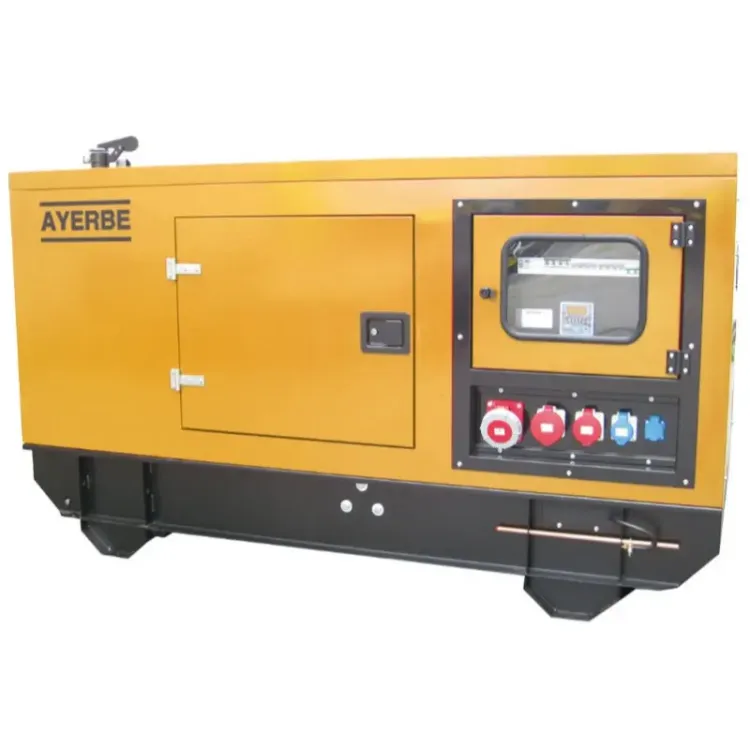

GERADOR AY-1500 – 14 / 15 KVA INSONORIZADO AYERBE

Diretivas Normativas

• 2006/42/CE: Segurança das máquinas
• 2014/30/UE: Compatibilidade eletromagnética
• 2014/35/UE: Segurança elétrica
• STAGE II

Especificações do Motor

• Fabricante: Perkins
• Modelo: 403A – 15G1
• Potência Nominal: 11,2 kW PRP – 12 kW LTP
• Tipo de Motor: Diesel, 4 tempos
• Tipo de Injeção: Direta
• Tipo de Aspiração: Turbo
• Número e Disposição de Cilindros: 3
• Diâmetro x Curso: 102 x 122 mm
• Sistema de Refrigeração: Água
• Tipo de Óleo do Motor: SAE 3 10W30 / IPE grau CD, CF
• Taxa de Compressão: 19
• Consumo de Combustível:
  • Standby: –
  • 100% da carga: 3,8 L/h
  • 75% da carga: 2,6 L/h
  • 50% da carga: 2,0 L/h
  • 25% da carga: 1,3 L/h
• Consumo de Óleo a Carga Completa: 2% do consumo de combustível
• Capacidade de Óleo: 6 L
• Quantidade de Líquido Refrigerante: 10 L
• Regulação: Eletrónica
• Filtro de Ar: Seco
• Diâmetro do Tubo de Escape: 50 mm

Especificações do Alternador

• Fabricante: LINZ
• Modelo: E1S13M D/4
• Polos: 4
• Tipo de Conexão: Estrela
• Tipo de Acoplamento: SAE-3 11” 1/2
• Classe de Isolamento: Classe H
• Grau de Proteção Mecânica: IP23
• Sistema de Excitação: Autoexcitado, sem escovas
• Regulação de Tensão: Compound
• Tipo de Suporte: Monopé
• Acoplamento: Disco flexível
• Tipo de Revestimento: Impregnação a vácuo

Informação para a Instalação

• Sistema de Escape
  • Temperatura Máx. de Escape: 485 ºC
  • Fluxo de Escape de Gases: 326 m³/min
  • Diâmetro Exterior do Escape: 50 mm
• Quantidade de Ar Necessária
  • Necessidade de Ar para Combustão a 100%: 125 m³/h
  • Rendimentos:
    • Ventilador do Motor: 3160 m³/s
    • Ventilador do Alternador: –
• Sistema de Arranque
  • Potência de Arranque: 2 kW
  • Potência de Arranque (Ah): 70 Ah
  • Tensão Auxiliar: 12 Vcc
• Combustível
  • Tipo: Diesel
  • Capacidade do Depósito: 60 L

• Insonorização

  Carroçaria em chapa de 2 mm de espessura, perfurada, dobrada, soldada eletronicamente e aparafusada nas partes fundamentais. Revestimento interno em material fonoabsorvente e lã de rocha ignífuga de 50 mm de espessura (75 mm a partir de 150 kVA). Pintura epóxi eletrostática com tratamento prévio de fosfatação para alta durabilidade.
