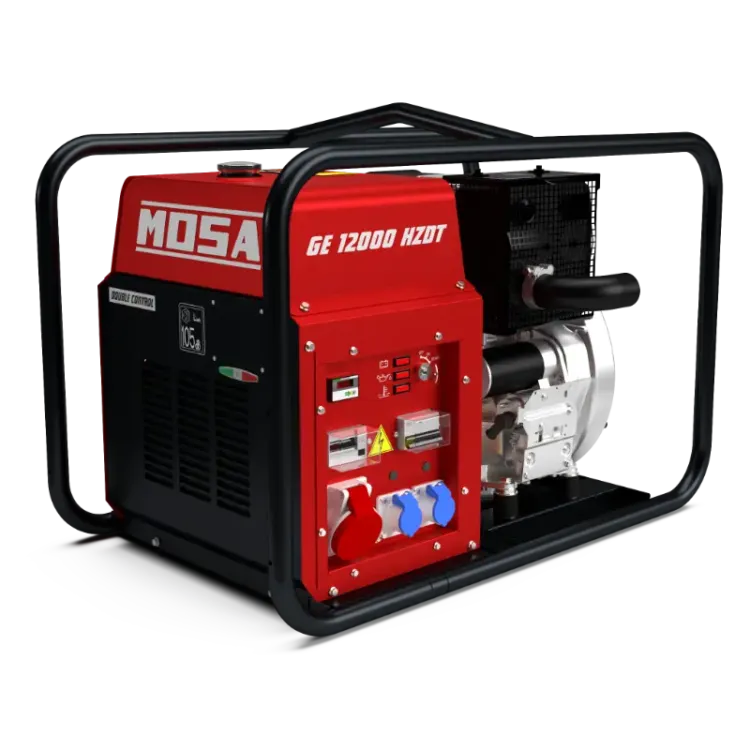

GERADOR DIESEL INSONORIZADO GE 12000 HZDT MOSA

Descrição

GERADOR DIESEL INSONORIZADO GE 12000 HZDT MOSA

• Gerador: GE 12000 HZDT
• Especificações:
  • Paragem de motor por baixo nível de óleo e por elevada temperatura
  • Painel embutido protege tomadas
  • Quadro de proteção
  • Regulação automática “AVR”
  • Travão de serviço
  • ELCB-GFI (Interruptor Diferencial)
  • De acordo com as normas diretivas EC
• Classificações de Potência:
  • Stand-By Potência Trifásica (LTP): 12 kVA (9.6 kW) / 400 V / 17.3 A
  • PRP Potência Trifásica: 11 kVA (8.8 kW) / 400 V / 15.8 A
  • PRP Potência Monofásica: 6 kVA/kW / 230 V / 26 A
• Motor:
  • Modelo: HATZ 1D90
  • Potência em Stand-By: 11.2 kWm (15.2 hp)
  • Potência PRP: 10.2 kWm (13.9 hp)
  • Cilindros / Deslocamento: 1 / 722 cm³
  • Diâmetro / Curso: 104 / 85 (mm)
  • Rácio de Compressão: 10.5 : 1
  • Tipo de regulador de velocidade: Mecânico
• Consumo de Combustível:
  • 110% (Potência Stand-by): 3.6 lt./h
  • 100% to PRP: 3.3 lt./h
  • 75% to PRP: 2.5 lt./h
  • 50% to PRP: 1.6 lt./h
• Sistema de Refrigeração:
  • Ar
  • Cobertura total – só motor
  • Fluxo de ar: 10.6 m³/min.
• Sistema de Lubrificação:
  • Capacidade total de óleo
  • Capacidade de óleo no cárter: 1.9 lt.
  • Consumo de óleo em carga: < 0.028 kg./h
• Sistema de Elétrico:
  • 12 Vdc
  • Potência de motor de ignição: 2 kW
  • Capacidade do alternador carga bateria: 16 A
  • Arranque a frio com dispositivo auxiliar: -10°C
• Filtro de Ar:
  • Seco
  • Fluxo filtro de combustível: 1.08 m³/min.
• Calor a Máxima Carga:
  • De gás de escape
  • Para água e óleo
  • Saída para o ambiente
  • Para arrefecimento e alimentação
• Valores apontados de acordo com ISO 8528-1
• Refrigeração: Ar
• Gasóleo Trifásico Arranque elétrico
• Engine Stage 5 Definição:
  • Potências declaradas válidas até as seguintes condições ambientais: temperatura 25°C, altitude 100 metros acima do nível do mar
  • Potência LTP: potência em espera: Potência máxima disponível para uso com cargas variáveis por um número anual de horas limitado a 500 h. Nenhuma sobrecarga é admitida.
  • Potência PRP: potência contínua com cargas variáveis. Máxima potência para uso com cargas variáveis para um número de horas ilimitadas por ano.
  • Potência COP: Potência contínua com carga constante. Máxima potência para uso com carga constante para um número de horas ilimitadas por ano.
• Síncrono, Monofásico, Auto-Excitado, Auto-Regulado, Sem Escovas:
  • Potência Contínua: 11.5 kVA
  • Potência em Stand-by: 12.5 kVA
  • Voltagem Trifásica: 380-415 Vac / 400 Vac
  • Frequência: 50 Hz
  • Cos j: 0.8
  • Modelo A.V.R.: HVR 10
  • Regulação voltagem acc.: ± 1%
  • Sustenta corrente de curto-circuito: ≤ 3 In
  • Transitório (100% load): < 15%
  • Eficiência a 100% carga: 83.5% (400V – Cos ϕ 0,8)
  • Isolamento: Classe H
  • Conexão – Terminais Stella – N°6
  • Distorção harmônica – THD: < 4%
  • Alternador Especificações Gerais
  • Capacidade do tanque combustível: 18 lt.
  • Tempo em carga (75% to PRP): 7.2 h
  • Arranque elétrico: 12 Vdc -37Ah / 330A CCA(EN)
  • IP Grau de proteção: IP 23
• Reatância (10 kVA – 230 V):
  • Reatância síncrona de eixo direto: 239%
  • Reatância transitória de eixo direto: 19%
  • Transitório do eixo subdireto – X”d: 4.6%
  • Reatância síncrona – Xq: 130%
• Constantes de Tempo:
  • Transitório- T’d: 46 ms
  • Subtransitório – T”d: 6 ms
  • Circuito aberto- T’do: 580 ms
  • Rácio curto-circuito: Kcc: 0.72
• IP Grau de proteção: IP 23
• Fluxo de ar de arrefecimento: 0.082 m³/sec.
• GE 12000 HZDT:
  • Potência acústica medida LwA (pressão LpA): 105 dB(A) (80 dB(A) @ 7m)
  • Classe de performance (ISO 8528): G2
• Painel de Controlo:
  • Chave de arranque
  • Alerta de nível de óleo por luz LED
  • Paragem por elevada temperatura do motor com aviso LED
  • Carrega bateria com luz de aviso
  • Medidor multifuncional digital: Voltímetro – Frequencímetro
  • Conta-Horas
  • Disjuntor Principal
  • ELCB-GFI (Interruptor diferencial)
  • Tomadas de Saída: 1x 400V 32A 3P+N+T CEE, 2x 230V 16A 2P+T CEE
  • Tomadas de Saída (versão Schuko): 1x 400V 32A 3P+N+T CEE, 2x 230V 16A 2P+T Schuko
  • Terminal Terra (PE)
• Peso – Dimensões e Acessórios:
  • Peso seco da máquina: 220 Kg
  • Dimensões (mm): 610 x 665 x 715 x 1005
• Opções:
  • Kit Terra
  • Kit de Rodas CTM 14
• Versões Sob Pedido:
  • Versão Schuko
• Opcionais a Instalar em Fábrica: /
