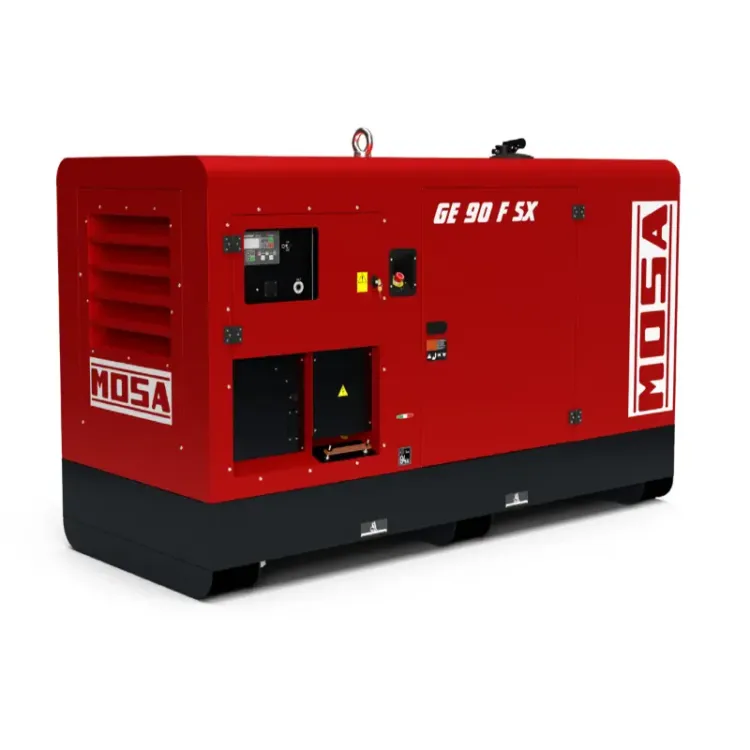

GERADOR GE 90 FSX AVR 83/90KVA 400V FPT IVECO 1500RPM MANUAL TOMADAS
19,000.00 € + IVA
23,370.00 € Incl. IVA
CLASSIFICAÇÕES DE POTÊNCIA
- Potência trifásica de stand-by (LTP): 90 kVA (72 kW) / 400V / 130A.
- Potência trifásica PRP: 83 kVA (66.4 kW) / 400V / 120A.
- Potência monofásica PRP: 66 kVA (52.8 kW) / 400V / 95.3A.
- Frequência: 50 Hz.
- Fator de potência: 0.8.
- Motor: 1500 rpm.
SISTEMA DE EXAUSTÃO
- Fluxo máximo de gases: 5.75 kg/min.
- Temperatura máxima dos gases de escape: 516°C.
SISTEMA ELÉTRICO
- Potência de arranque: 3 kW.
- Capacidade do alternador de carga da bateria: 90 A.
- Arranque elétrico: 12 VDC.
- Descrição
- Solicitar Contacto
- Avaliações (0)
Descrição

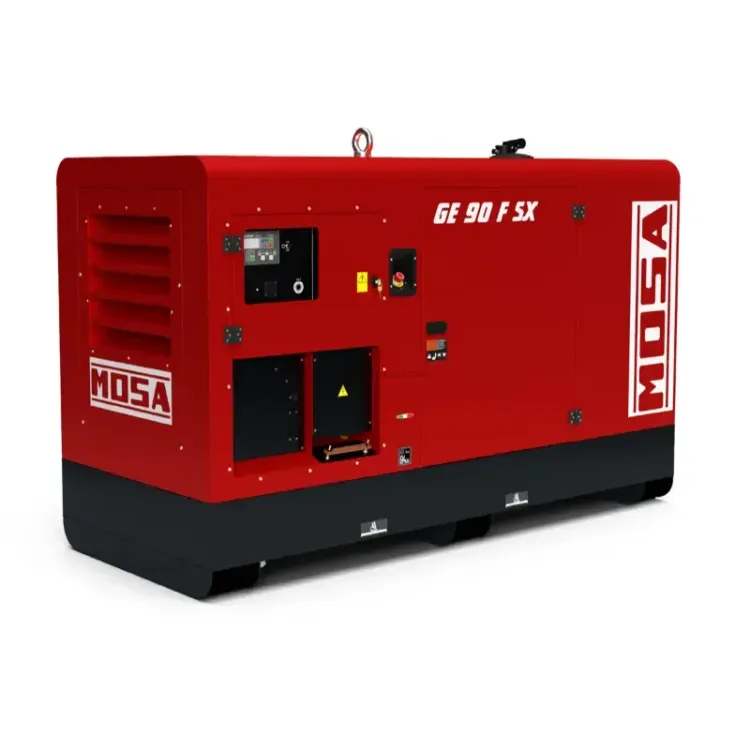

GERADOR GE 90 FSX AVR 83/90KVA 400V FPT IVECO 1500RPM MANUAL TOMADAS
ESPECIFICAÇÕES
- Versão disponível com motor STAGE 3A.
- A base é estanque para conter quaisquer fugas de líquidos do motor, evitando a poluição ambiental.
- Bomba de drenagem de óleo.
- Pré-filtro de combustível com separador de água.
- Portas grandes para manutenção fácil.
- Olhal de elevação central.
- Painel com controlo digital disponível com versão automática ou manual.
- Adequado para uma vasta gama de utilizações na construção geral.
- Super-silencioso.
- De acordo com as normas diretivas CE para ruído e segurança.
CLASSIFICAÇÕES DE POTÊNCIA
- Stand-by Potência trifásica (LTP): 90 kVA (72 kW) / 400V / 130A
- PRP Potência trifásica: 83 kVA (66.4 kW) / 400V / 120A
- PRP Potência monofásica: 66 kVA (52.8 kW) / 400V / 95.3A
- Frequência: 50 Hz
- Cos φ: 0.8
- Valores apontados de acordo com a ISO 8528-1.
MOTOR 1500 RPM
4 TEMPOS, INJEÇÃO DIRETA, TURBOALIMENTADO
- Modelo: FPT (IVECO) N45SM3, FPT (IVECO) N45TE1F (Stage 3A)
- Potência em Stand-by: 81 kW (110 hp) / 80 kW (109 hp)
- Potência PRP: 73.3 kW (100 hp) / 72.5 kW (99 hp)
- Potência COP: 58.4 kW (79 hp)
- Cilindros / Deslocamento: 4 / 4500 cm³ (4.5 lt.)
- Diâmetro / Curso: 104 / 132 (mm)
- Rácio de Compressão: 17.5 : 1
- BMEP (Pressão Média Efetiva de Travagem): LTP – PRP: 1777 kPa – 1617 kPa
- Tipo de regulador de velocidade: Mecânico / Eletrónico
CONSUMO DE COMBUSTÍVEL
- 110% de Stand-by: 21.2 lt./h – 215.8 g/kWh / 20.5 lt./h – 209.7 g/kWh
- 100% PRP: 19.4 lt./h – 216.7 g/kWh / 18.8 lt./h – 212.5 g/kWh
- 75% PRP: 14.3 lt./h – 215.4 g/kWh / 14.7 lt./h – 220 g/kWh
- 50% PRP: 9.6 lt./h – 214.4 g/kWh / 11.5 lt./h – 234.5 g/kWh
SISTEMA DE REFRIGERAÇÃO
- Refrigeração a água
- Capacidade total: 10 lt. (motor) / 8.5 lt.
SISTEMA DE LUBRIFICAÇÃO
- Capacidade total de óleo: 12.8 l
- Capacidade de óleo no cárter: 8.5 lt. ÷ 5.5 lt.
SISTEMA DE EXAUSTÃO
- Máximo fluxo de gás: 5.75 kg/min. / 8.6 kg/min.
- Máxima temperatura de gás de escape: 516 °C / 430 °C
SISTEMA ELÉTRICO
-
- Sistema elétrico: 12 Vdc
- Potência do motor de ignição: 3 kW
- Capacidade do alternador de carga da bateria: 90 A
- Arranque a frio: -10°C
- Com dispositivo auxiliar de arranque a frio: -25°C
Alternador
- Síncrono, Trifásico, Auto-excitado, Auto-regulado, Sem Escovas
- Potência Contínua: 85 kVA
- Potência em Stand-by: 94 kVA
- Voltagem Trifásica: 380 – 415 Vac
- Frequência: 50 Hz
- Cos φ: 0.8
- Modelo A.V.R.: MARK V
- Regulação de voltagem: ± 0.5%
- Sustenta corrente de curto-circuito: 3 In
- Transitório (100% carga): < 20%
- Tempo de descanso: < 0.3 segundos
- Eficiência a 100% carga: 91% (400V – Cos φ 0.8)
- Isolamento: Classe H
- Conexão – Terminais: Estrela – N°12
- Compatibilidade eletromagnética (R.F.I. suppr.): EN 55011
- Distorção harmónica (THD): < 2%
- Interferência telefónica (THF): < 2%
Reatância (60 kVA – 400V)
- Reatância síncrona de eixo direto: 285%
- Reatância transitória de eixo direto: 22.5%
- Transitório do eixo subdireto (X”d): 10.8%
- Reatância síncrona (Xq): 160%
- Reatância subtransitória (X”q): 12%
- Sequência negativa (X2): 11.4%
- Sequência zero (X0): 2.5%
Constantes de Tempo
- Transitório (T’d): 0.071 seg
- Subtransitório (T”d): 0.005 seg
- Circuito aberto (T’do): 0.82 seg
- Unidirecional TA / Armature (Ta): 0.005 seg
Acoplamento | Rolamento
- Direct SAE 3 – 11 ½ – Nº 1
Especificações Gerais
- Capacidade do depósito de combustível: 230 l
- Tempo de funcionamento (75% PRP): 16 h / 15.5 h
- Arranque elétrico: 12 Vdc – 100Ah
- Grau de proteção IP: IP 44
Potência Acústica
- Potência acústica medida LwA: 92 dB(A) (67 dB(A) @ 7m)
- Potência acústica garantida LwA: 94 dB(A) (69 dB(A) @ 7m)
Painel de Controlo
- Controlador AMF 25
- Interruptor do controlador
- Sirene
- Botão de emergência STOP
- Ligação para controlo remoto TCM 35
- Disjuntor de 4 polos
- PAC (ATS) – Apenas com painel de controlo automático
- Terminal de terra (PE)

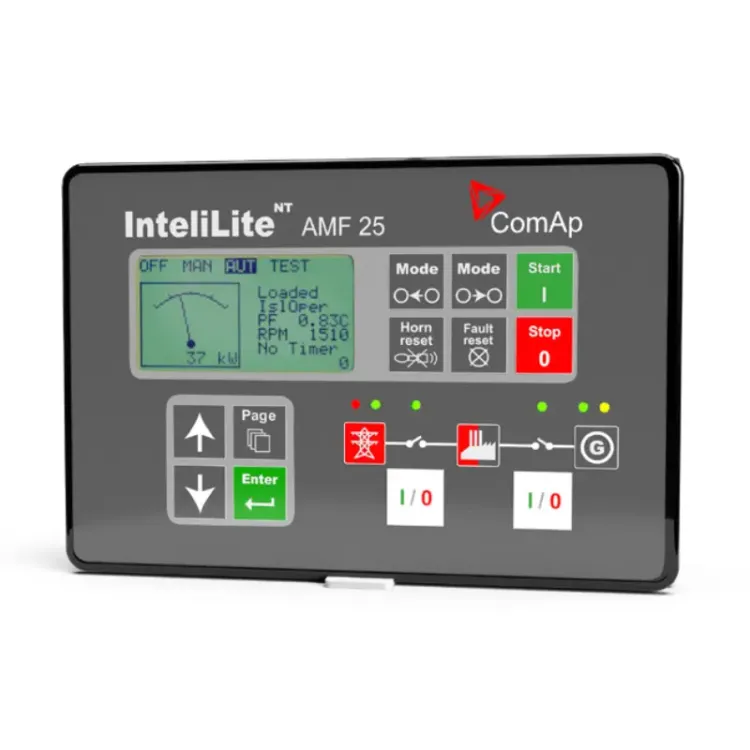

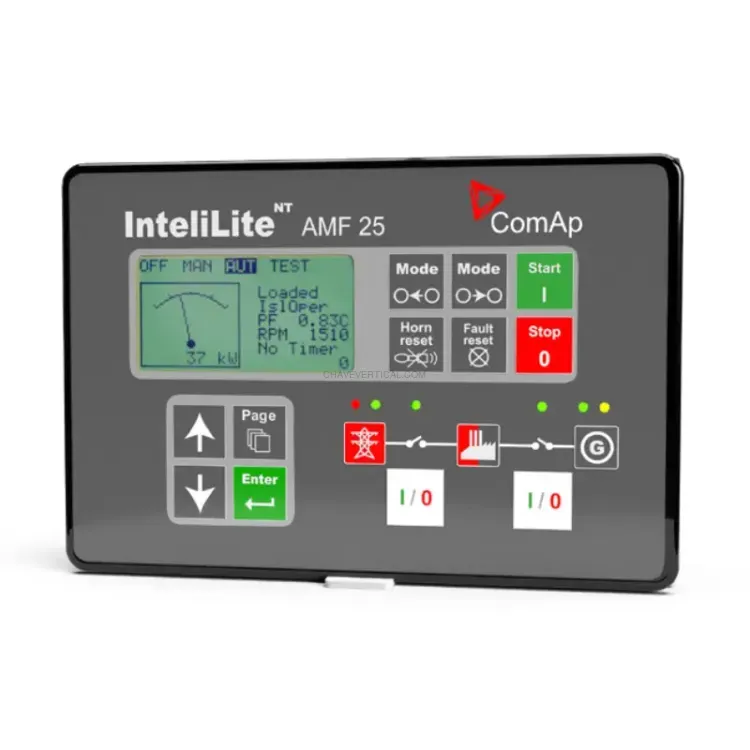

Características do Controlador AMF 25
- Modo operativo: OFF – MANUAL – AUTO – TEST
- Mostrador: Ecrã LCD com retroiluminação gráfica, 128×64 pixéis
- LEDs:
- Tensão do gerador OK
- Falha do gerador
- Tensão de rede OK (Apenas com unidade de transferência automática)
- Falha na tensão
- Botões:
- Botão START
- Botão STOP
- Botão FAULT RESET
- Botão de seleção do modo MODE
- 4 botões para programar o controlador
- Medições do gerador:
- Voltagem: L1-L2 / L2-L3 / L3-L1 – N-L1 / N-L2 / N-L3
- Corrente: I1 – I2 – I3
- Potências: kVA – kW – kVAR (total e por fases)
- Energia: kVAh – kWh – kVARh
- Cos j (média e por fases)
- Frequência
- Medições do motor:
- Temperatura da água
- Pressão do óleo
- Nível do combustível
- Medidor de Rpm
- Manutenção
- Conta-horas
Proteções do Gerador
- Sobrecarga
- Sobretensão
- Curto-circuito
- Sobrefrequência
- Sequência de fases
Proteções do Motor
- Excesso de velocidade
- Aviso de elevada temperatura do motor
- Aviso de baixa pressão do óleo
- Aviso de baixo nível de combustível
- Botão de emergência STOP
- Paragem por baixo nível de água (opcional)
Funções AMF (Apenas com painel de controlo automático)
- Medição de tensão: L1-L2 / L2-L3 / L3-L1 – N-L1 / N-L2 / N-L3
- Deteção trifásica
- Sequência de fases
Especificações
- Registo de eventos e alarmes
- Gestão da marcha lenta do motor (Idle)
- Arranque e paragem remotos
- Pré-aquecimento
- 2 idiomas selecionáveis (outros idiomas disponíveis)
- Conexão direta do motor com o ECU via Can Bus J1939
- Grau de proteção IP65
- Temperatura de operação: -20°C a +70°C
Comunicação
- TCP/IP Modbus (necessita de placa Ethernet opcional com saída RJ45)
- SNMP Modbus (necessita de placa Ethernet opcional com saída RJ45)
- Internet (necessita de placa Ethernet opcional)
- GSM/GPRS (necessita de modem integrado opcional) para controlo remoto do gerador via SMS ou Internet
Versão do Painel de Controlo com Tomadas
Cada tomada é protegida por um interruptor.
- Disjuntor: Para tomadas 125A e 63A
- GFI e disjuntor de 30mA: Para tomadas 32A e 16A
Tomadas: 1x 400V 125A 3P+N+T CEE
1x 400V 63A 3P+N+T CEE
1x 400V 32A 3P+N+T CEE
1x 400V 16A 3P+N+T CEE
1x 230V 16A 2P+T CEE
1x 230V 16A 2P+T SCHUKO
Peso seco da máquina:
- 1580 kg
- 1630 kg (Stage 3A)
Dimensões (mm):
- Altura: 1750 mm
- Largura: 1130 mm
- Comprimento: 2630 mm
Opções a pedido:
- Interruptor de transferência para unidade automática (ATS) PAC 111-M (160A)
- Controlo remoto TCM35
- KIT ligação terra
Versões a pedido:
- Painel elétrico com tomadas CEE
- Painel de controlo manual digital (sem tomadas)
- Quadro elétrico paralelo
Opcionais de instalação em fábrica:
- Aquecimento da água do motor
- Para faíscas
- Depósito de 350 litros
- Sistema de combustível com válvula de 3 vias e ligação rápida para abastecimento externo do depósito de combustível
- Interruptor principal de bateria
- Sensor de nível de água
- PMG – Alternador de ímanes permanentes
- Relé eletrónico
- Placa de ligação com saída RS232 e RS485 para protocolo Modbus RTU
- Placa de encaixe com modem GSM/GPRS integrado para controlo remoto do gerador via SMS ou Internet
