MAQ. FURAR/ROSCAR BANCADA OPTI DX17V / 230V / 1Ph OPTIMUM

Descrição

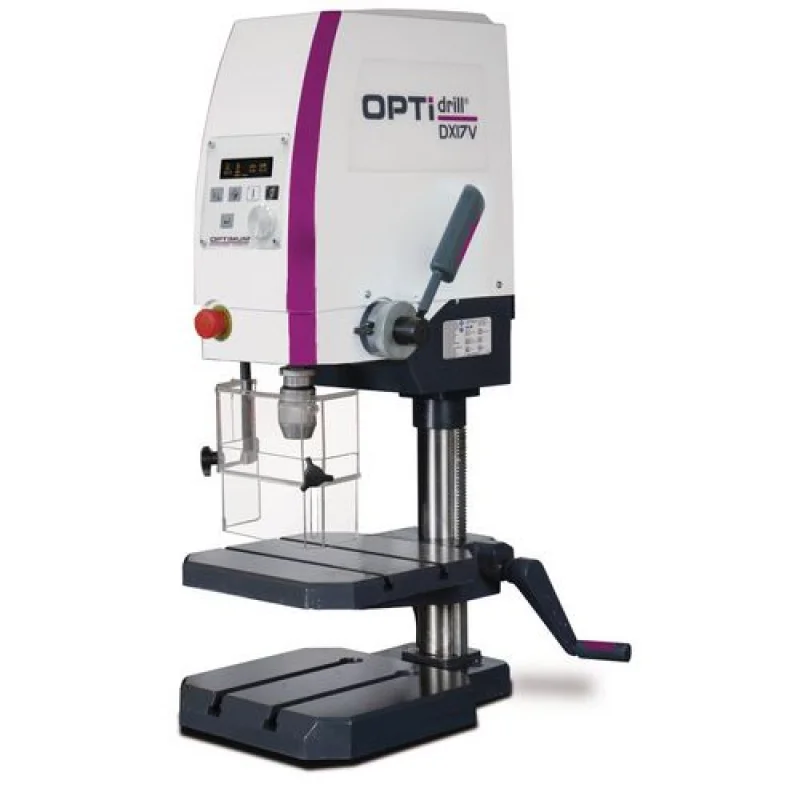

MAQ. FURAR/ROSCAR BANCADA OPTI DX17V / 230V / 1Ph OPTIMUM

Engenho de furar de bancada com variador de velocidade

Operação controlada por menu com modos de furação e roscagem



◆ Polias de alumínio que melhoram a transmissão de energia

◆ Paragem de emergência com interruptor de impacto

◆ Árvore com rolamentos de precisão

◆ Proteção ajustável em altura com microinterruptor

◆ Teclado de membrana resistente ao pó e à água, fácil de limpar

◆ Modo de roscagem

◆ Seleção de idioma DE-EN-FR-RU

◆ Ecrã digital de leitura fácil

◆ Sinal acústico ao atingir a profundidade de perfuração

◆ Velocidade reduzida no modo de roscagem

◆ Variador Siemens SINAMICS V20

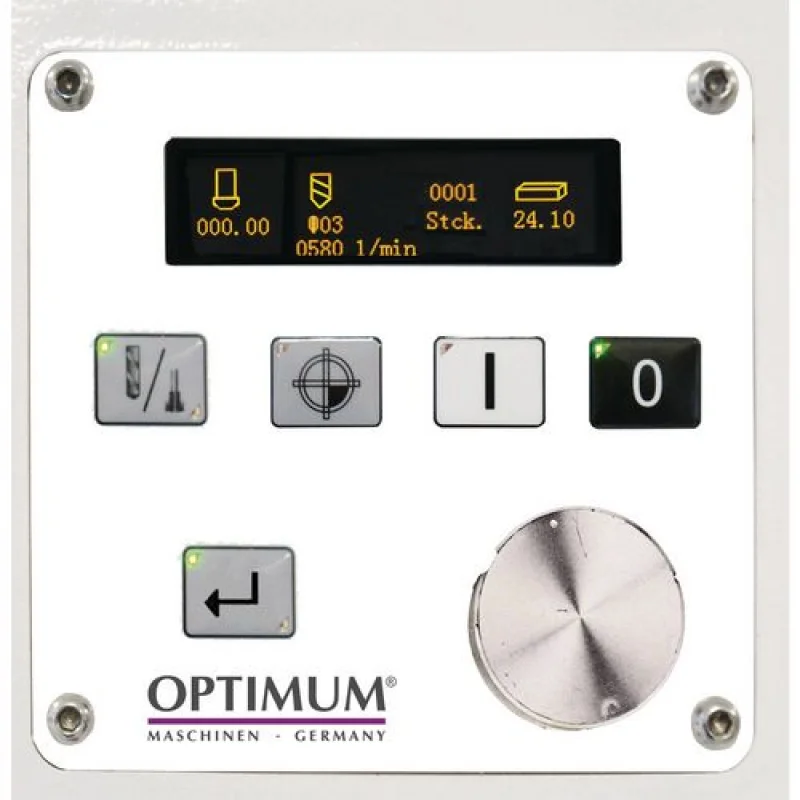

Display-OLED

> Velocidade do eixo

>  Profundidade (Alvo/Atual)

> Contador de peças

> Ferramenta selecionada e tamanho



Após especificação do diâmetro de perfuração e o material a ser utilizado, a velocidade é ajustada

automáticamente ao longo do trabalho.

Patente pendente:

DE 10 2015 006 876 A1





Dados técnicos	DX 17V
Art. No.	3020170
Ligação elétrica
Ligação	230 V / 1 Ph ~50 Hz
Potência do motor	1,0 kW
Desempenho de perfuração
Em aço (S235JR)	Ø 16 mm
Contínuo em aço(S235JR)	Ø 13 mm
Abrir rosca em aço (S235JR)	M8
Cone árvore
Curso	60 mm
Cone árvore	B 16
Alcance	235 mm
Velocidade
Velocidade rotativa	50 – 4.000 min-1
Estágios	Velocidade ajustável eletrôn.
Mesa perfuração
Mesa C x L	290 x 290 mm
Rasgos T / Espaçamento / Nº	10 mm / 100 mm / 2
Rotação	360°
Distância bucha – mesa	98 – 315 mm
Base
Superfície de trabalho no pé C x L	290 x 280 mm
Rasgos T / Espaçamento / Nº	14 mm / 100 mm / 2
Distância bucha – base	max. 385 mm

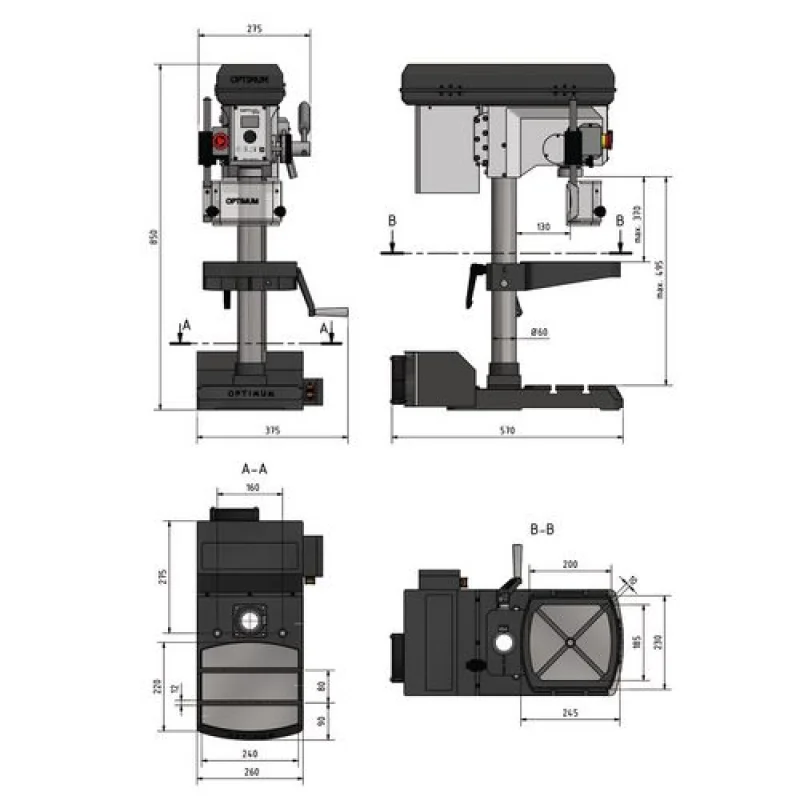

Dimensões
Diâmetro da coluna	Ø 60 mm
Dimensões C x L x A	425 x 475 x 980 mm
Peso	73 kg



Equipamento standard

Bucha aperto rápido 1 – 13 mm





Prensas	Art. no.
BMS 85	3000008
BMS 100	3000010
BMS 120	3000012
BSI 100	3000210
BSI-Q 100	3000230





Acessórios	Art. no.
Kit ferramentas fixação SPW 8	3352015
Kit ferramentas fixação SPW 12	3352017
Porca rasgos-T 10 mm / M 8	3353020
Porca rasgos-T 14 mm / M 12	3353025
Broca HSS-CO 5%, 25-peças	3201010
Broca HSS-CO 5%, 51-peças	3201020
Broca HSS-CO 5%, 41-peças	3201021
Unidade de refrigeração universal 230 V	3352002
Base magnética para pulverização MMC 1	3356663
Base magnética p/refrigeração dupla KMS 2	3356660
Chassi de máquinas	3353000
