Descrição

MÁQUINA COMBINADA CORTAR E DOBRAR TP32/36 OFMER

TP25/32 EVO — Máquina Combinada de Dobra e Corte de Varão (OF.ME.R.)

Máquina combinada para dobrar e cortar varão de armadura, com prato rotativo Ø 335 mm e casquilhos até Ø 168 mm. Inclui conjunto de pinos e chaves Allen, duas lâminas em aço de silício forjado e pedaleira.

Descrição detalhada

A TP25/32 EVO combina operações de dobra e corte num só equipamento robusto, ideal para produção de estribos e peças anti-sísmicas. O prato rotativo Ø 335 mm, os carros longos (indispensáveis à dupla dobra) e as lâminas com quatro arestas de corte garantem elevada durabilidade e rendimento. Disponível em versão monofásica (220 V / 50 Hz) e trifásica (400 V / 50 Hz).

No painel “Angle Control” (apenas versões trifásicas) é possível editar vários ângulos de dobra de forma rápida e intuitiva; a opção Basic Angle Control (2 velocidades) permite memorizar até 6 ângulos. Ambos incluem diagnóstico de anomalias elétricas.

Em destaque nas imagens:
• Página 1 – layout da máquina, tabela de capacidades por diâmetro e resistência do aço, e kit de acessórios incluídos.
• Página 3 – painéis Angle Control e Basic Angle Control (2 velocidades).
• Página 4 – Tabela de rendimento (estribos/dia e toneladas/dia; exemplo de corte de varão).

Principais vantagens

• Duas lâminas em liga de aço de silício forjado, com quatro lados utilizáveis, prolongando a vida útil e a qualidade de corte.

• Carros longos para dupla dobra; casquilhos utilizáveis até Ø 168 mm.

• Pedaleira e bloco de batente para ciclos rápidos e repetíveis.

• Opções de controlo de ângulo e relé de sequência/queda de fase (trifásico) para segurança e produtividade.

Capacidades de dobra (indicativas)

Aços R=65 kg/mm²: Ø 24/28 (1 barra) | Ø 18/20 (2 barras) | Ø 14/16 (3 barras)
Aços R=85 kg/mm²: Ø 22/26 (1 barra) | Ø 16/18 (2 barras) | Ø 12/14 (3 barras)

Especificações técnicas

• Dimensões da base: 80 × 100 × h. 83 cm | Peso: 342 kg

• Lubrificante: SAE 40 | Capacidade de óleo: 6 kg

• Potência do motor: 3 Hp / 2,2 kW | Rotação: 10/min

• Alimentação elétrica: Monofásico 220 V 50 Hz | Trifásico 400 V 50 Hz

• Transporte/embalagem: 105 × 75 × h. 100 cm | 360 kg | 0,79 m³

Equipamento de série (incluído)

• 1 pino quadrado temperado; 1 pino de dobra de estribos Ø 22 mm;

• 3 pinos porta-casquilho Ø 32 mm; 1 batente; 1 pedaleira;

• 5 casquilhos Ø 50–60–70–80–95 mm;

• 1 conjunto de chaves Allen.

Acessórios/Opções

• Ferramenta UNIQUE 2-em-1 (mede e dobra estribos): regula lados com batentes móveis e permite dobrar várias barras em simultâneo até Ø 16 mm.

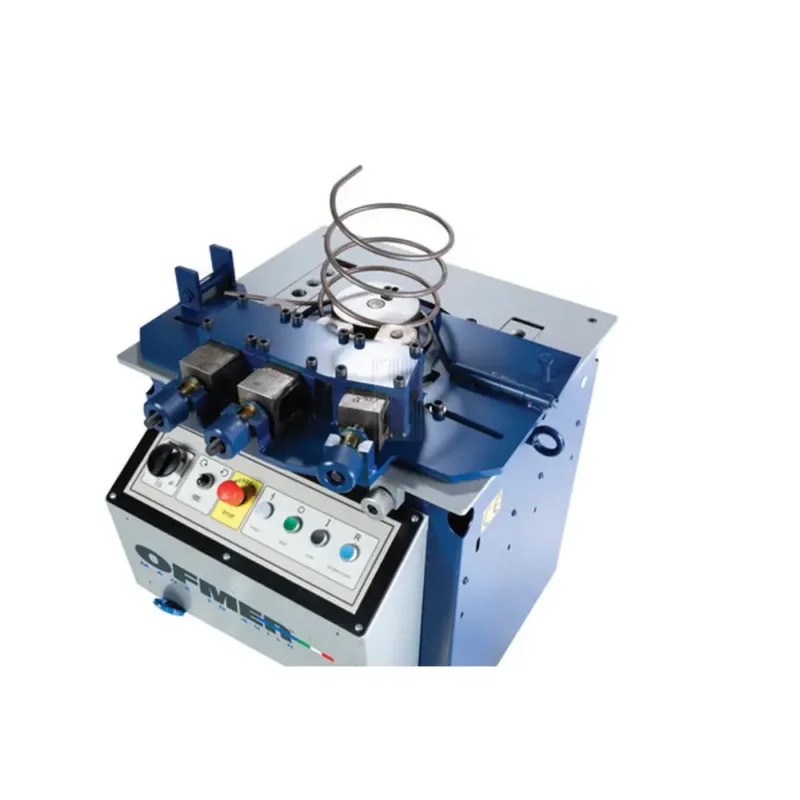

• Ferramenta para espirais: execução de arcos/colunas com varões de pequeno diâmetro até Ø 16 mm.

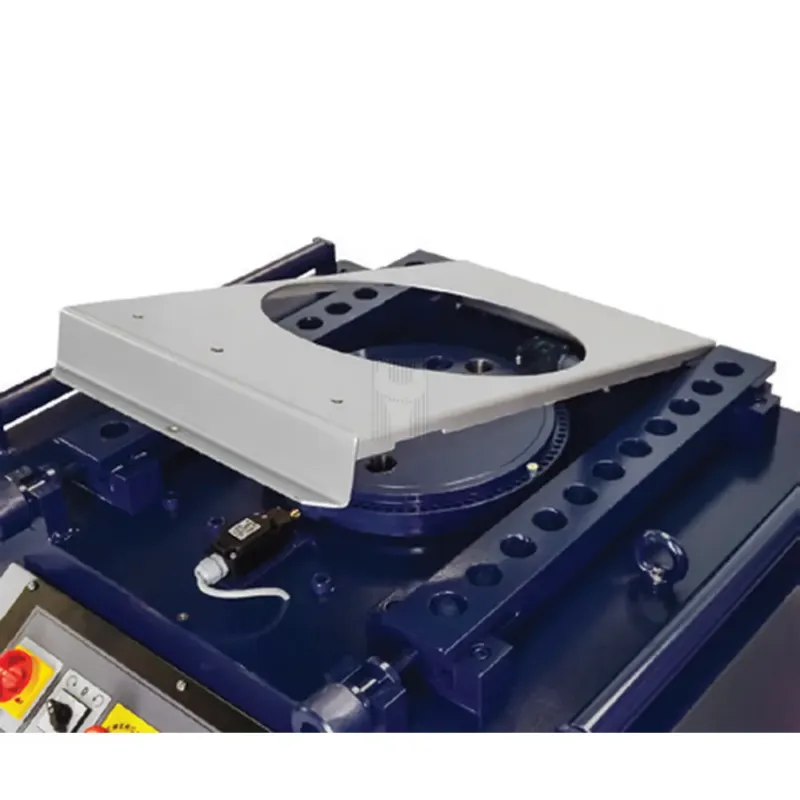

• Plano tipo B: acesso facilitado à zona inferior e aos fins de curso para manutenção/limpeza rápidas.

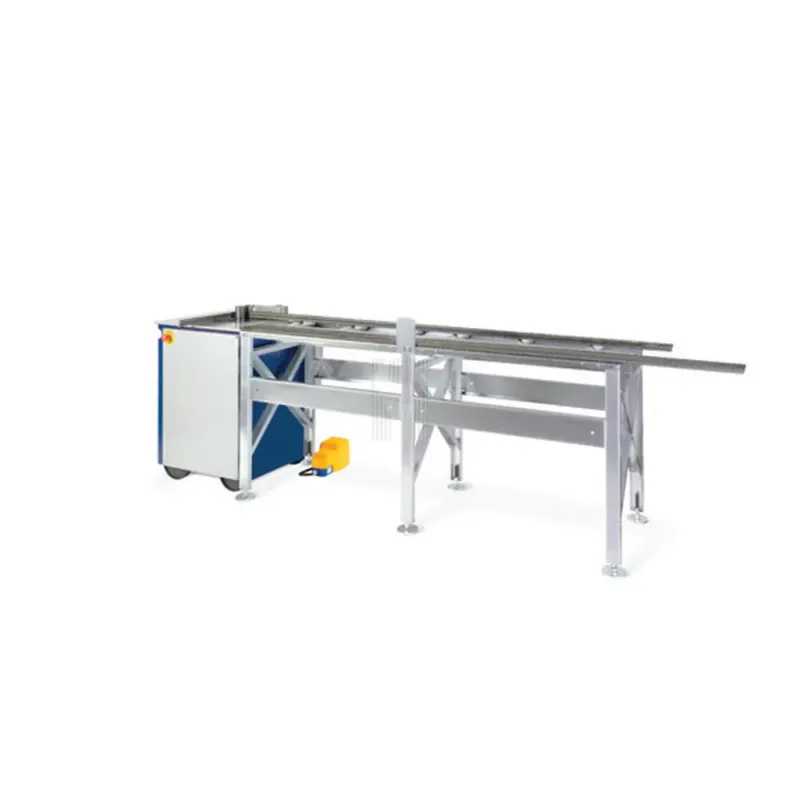

• Bancada modular com rolos: mesa de apoio e transferência do varão para a zona de corte; aço galvanizado com pés independentes para pisos irregulares.

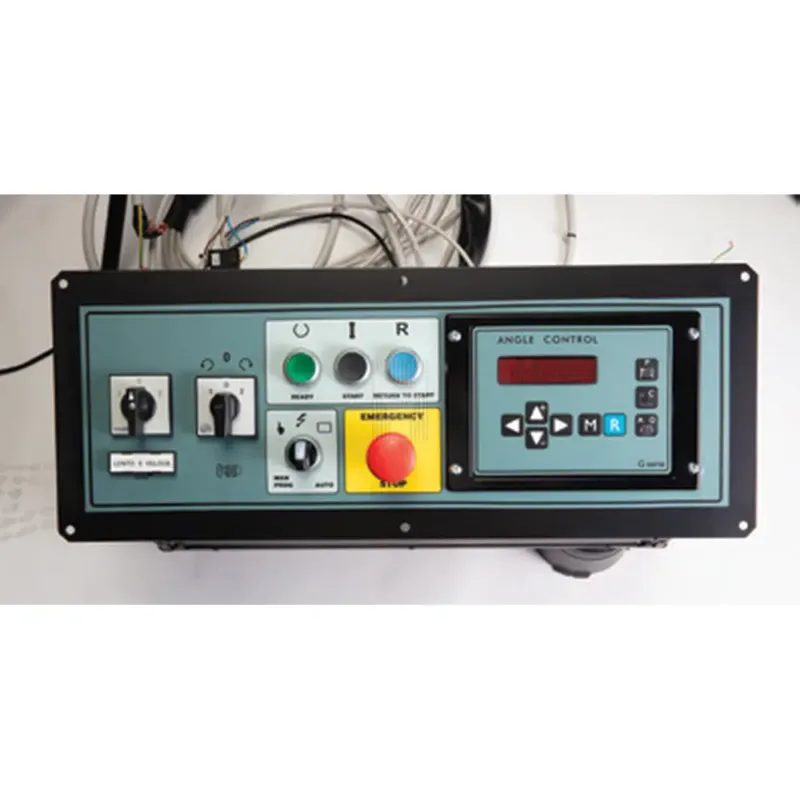

• Painel Angle Control (trifásico): edição rápida de múltiplos ângulos + diagnóstico. Disponível também em 2 velocidades.

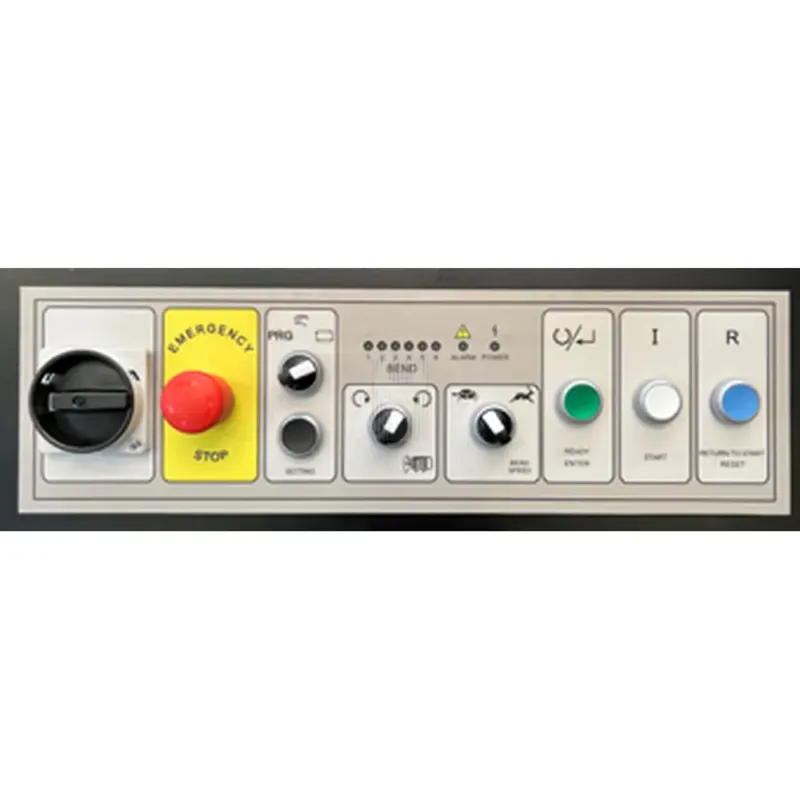

• Painel Basic Angle Control (2 velocidades): memoriza até 6 ângulos de dobra (trifásico).

• Relé de controlo e sequência de fase (trifásico): monitoriza sequência/queda de fase no arranque e em funcionamento. Standard em modelos CE; opcional em modelos extra-CE.

• Acessórios de manutenção extra: capa de proteção; pinos e casquilhos personalizáveis.

Tabela de rendimento (exemplos)

Estribos (comprimento 1,5 m; 5 dobras):
• 1 barra Ø 34 mm → 960 estribos/dia | 51,31 t/dia
• 2 barras Ø 24 mm → 1 920 estribos/dia | 51,13 t/dia
• 3 barras Ø 20 mm → 2 880 estribos/dia | 53,27 t/dia

Corte de varão (1,5 m; 1 corte/12 s):
• 1 barra Ø 28 mm → 2 400 peças/dia | 17,40 t/dia
• 2 barras Ø 20 mm → 4 800 peças/dia | 17,76 t/dia
• 3 barras Ø 16 mm → 7 200 peças/dia | 17,04 t/dia

Conteúdo da embalagem

Máquina TP25/32 EVO, conjunto de pinos e casquilhos, pedaleira, manual do utilizador. (Ver página 1 para foto do kit incluído.)
