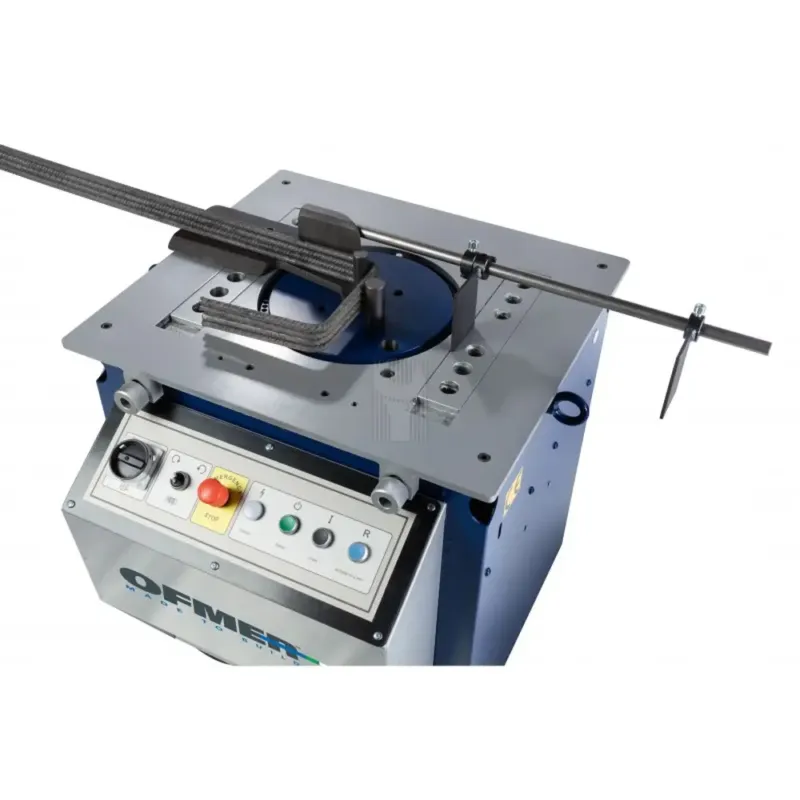

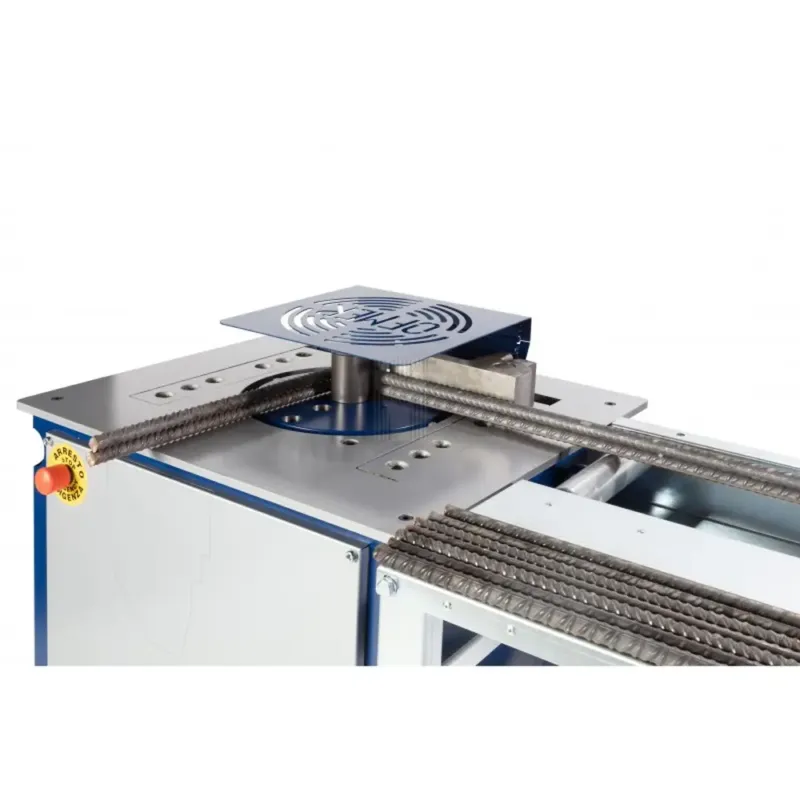

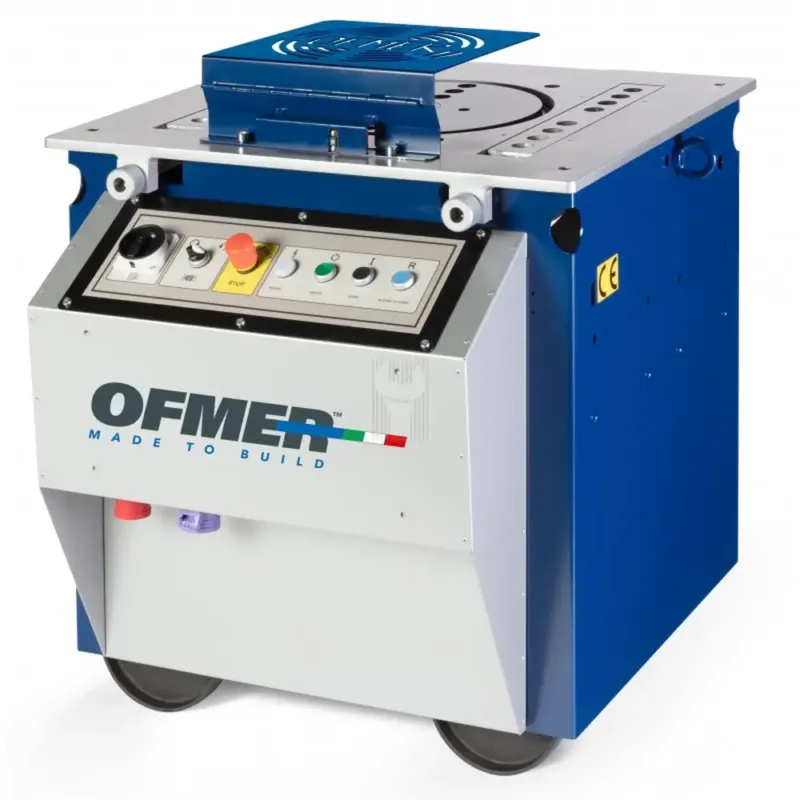

MÁQUINA DE VARÕES P34 EVO OFMER

Descrição

Máquina de dobrar aço para betão com disco Ø 335 mm e apoios longos para dupla dobra. Capacidade até Ø 30 mm (R=65 kg/mm²) ou Ø 28 mm (R=85 kg/mm²). Motor 3 HP (2,2 kW), 220 V monofásica ou 400 V trifásica, 9 rpm.

A P34 EVO é uma máquina robusta para dobragem de varões de aço em armaduras. O disco rotativo Ø 335 mm e os apoios longos permitem dobras simples e dupla dobra com elevada precisão. Compatível com acessórios para estribos, espirais, mesas de rolos e painéis Angle Control, aumentando a produtividade em obra ou oficina. Capacidades certificadas para aços R=65 e R=85 kg/mm².

PRINCIPAIS VANTAGENS
• Disco rotativo: Ø 335 mm
• Apoios longos: indispensáveis para dupla dobra
• Casquilhos: até Ø 168 mm
• Rotação: 9 rpm
• Comandos: pedal de acionamento e batente de referência incluídos
• Estrutura: 285 kg

CAPACIDADE DE DOBRA
• Aço R = 65 kg/mm²
– 1 varão: Ø 30 mm
– 2 varões: Ø 22 mm
– 3 varões: Ø 18 mm

• Aço R = 85 kg/mm²
– 1 varão: Ø 28 mm
– 2 varões: Ø 20 mm
– 3 varões: Ø 16 mm

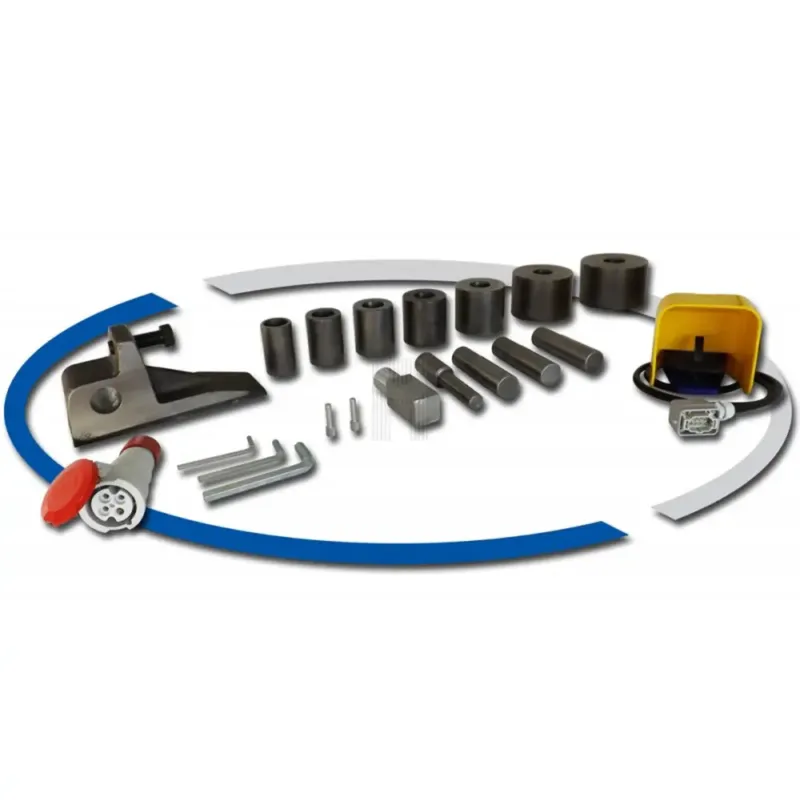

EQUIPAMENTO DE SÉRIE
• 1 pino quadrado temperado
• 1 pino para estribos Ø 22 mm (temperado)
• 3 pinos porta-casquilho Ø 32 mm (temperados)
• 1 batente de referência
• 1 pedal
• 5 casquilhos Ø 50 / 60 / 70 / 80 / 95 mm
• 1 conjunto de chaves Allen

ACESSÓRIOS OPCIONAIS
• Ferramenta UNIQUE 2-em-1 (estribos): dois topos de batente móveis para lados diferentes; dobra vários varões em simultâneo até Ø 16 mm
• Ferramenta para espirais: produção de arcos/colunas com varões de pequeno diâmetro até Ø 16 mm

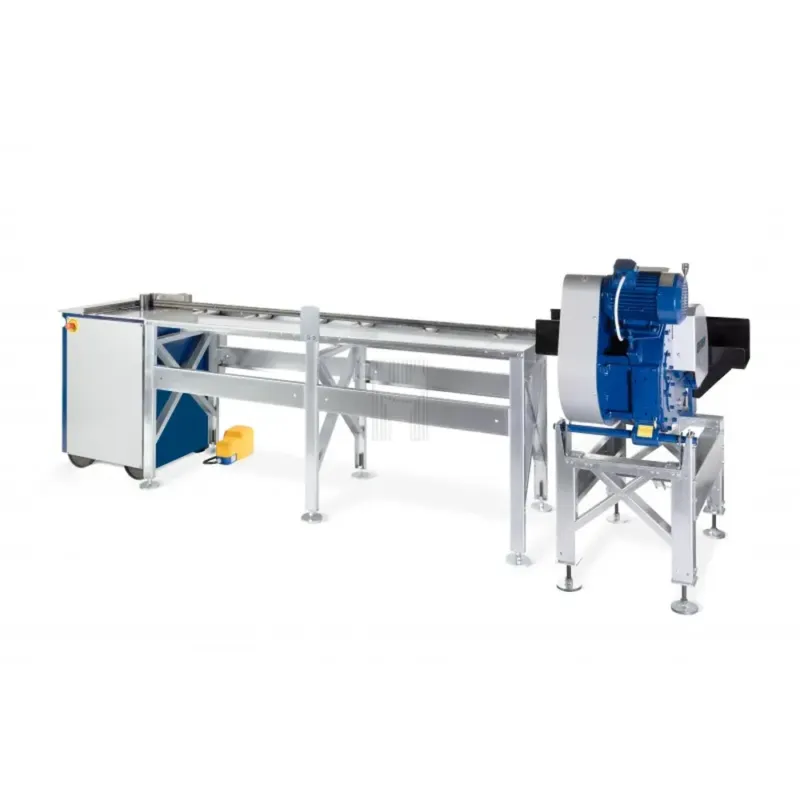

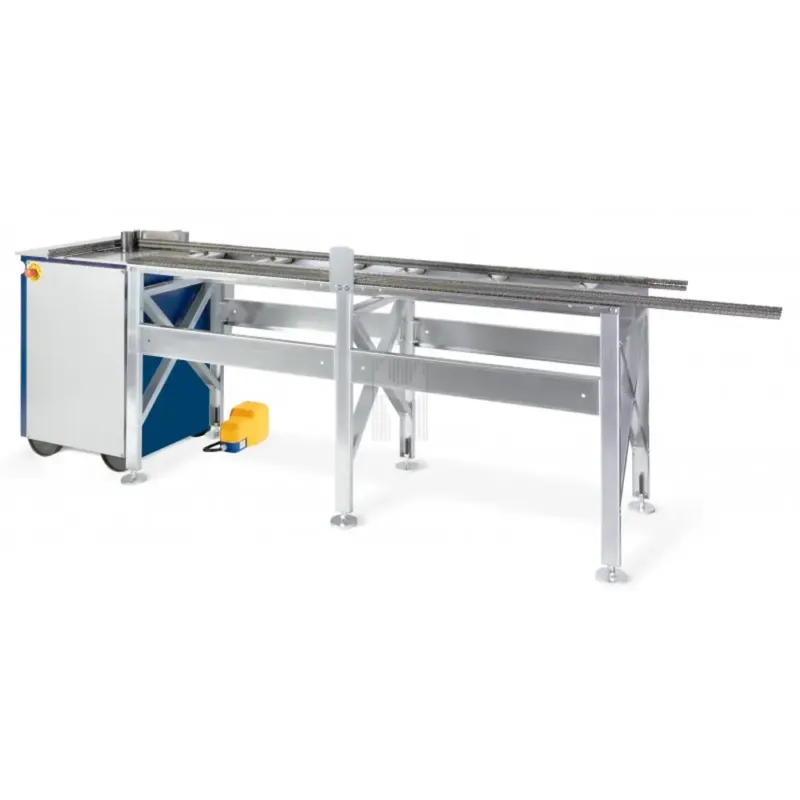

• Bancada modular com rolos: mesa de apoio com rolos guia; aço galvanizado; pés independentes
• Painel Angle Control (trifásica): edição rápida de múltiplos ângulos e diagnóstico; disponível também com 2 velocidades
• Painel Basic Angle Control (trifásica): 2 velocidades; memoriza até 6 ângulos de dobra
• Relé de controlo e sequência de fases (trifásica): monitoriza sequência/perda de fase no arranque e em serviço
• Plano tipo B: acesso facilitado ao sub-plano e fins-de-curso para manutenção/limpeza rápida

RENDIMENTO (EXEMPLOS)
• 1 varão Ø 30 mm — dobra genérica (barra 3 m, 3 dobras, ~1 peça/30 s): 320 unid./dia | 15,98 t/dia
• 2 varões Ø 22 mm — dobra genérica (barra 3 m, 3 dobras, ~1 peça/30 s): 640 unid./dia | 17,19 t/dia
• 3 varões Ø 18 mm — estribos sísmicos (barra 2 m, 5 dobras, ~1 estribo/30 s): 576 unid./dia | 11,51 t/dia
• 4 varões Ø 14 mm — estribos sísmicos (barra 2 m, 5 dobras, ~1 estribo/30 s): 768 unid./dia | 9,28 t/dia

CONTEÚDO DA EMBALAGEM
Máquina P34 EVO, jogo de casquilhos (Ø 50–95 mm), pinos e batente, pedal, conjunto de chaves Allen, manual.
