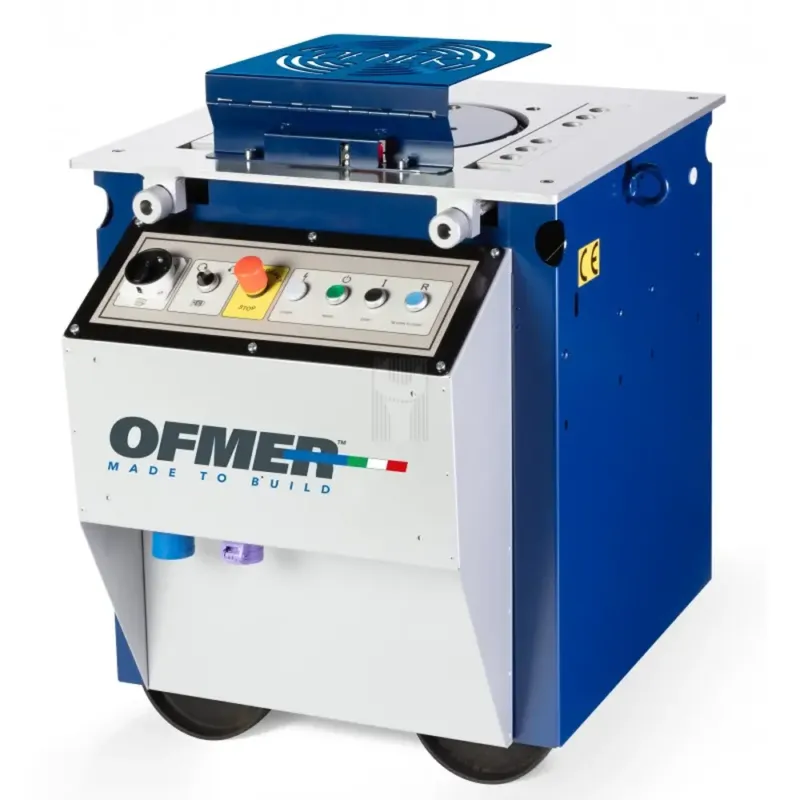

MÁQUINA DOBRAR FERRO P34 EVO TRIFÁSICA OFMER

Descrição

MÁQUINA DOBRAR FERRO P34 EVO TRIFÁSICA OFMER

Máquina profissional para dobragem de varões de aço, com placa rotativa Ø 335 mm, versões monofásica 220 V e trifásica 400 V, e capacidade até Ø 30 mm (aço R=65 kg/mm²).
Inclui conjunto de casquilhos, pernos temperados, pedal de comando e carros longos para permitir a dobra dupla com precisão e segurança.

Pensada para estaleiros e oficinas de armaduras, a OF.ME.R. P34 EVO combina robustez, produtividade e simplicidade de utilização. A placa rotativa de Ø 335 mm e os carros longos tornam a dobra repetitiva e a execução de estribos e curvas genéricas rápida e consistente. Disponível em 220 V/50 Hz (monofásica) e 400 V/50 Hz (trifásica), com motor de 3 Hp (2,2 kW), é uma solução versátil para quem procura rendimento diário elevado com manutenção simples.

Capacidades de dobra

Aço até R=65 kg/mm²

• 1 barra: Ø 30 mm (1,18”)

• 2 barras: Ø 22 mm (0,87”)

• 3 barras: Ø 18 mm (0,71”)

Aço até R=85 kg/mm²

• 1 barra: Ø 28 mm (1,10”)

• 2 barras: Ø 20 mm (0,79”)

• 3 barras: Ø 16 mm (0,63”)

Embalagem/Transporte

• Dimensões: 105 × 75 × 100 cm

• Peso bruto: 300 kg

• Volume: 0,79 m³

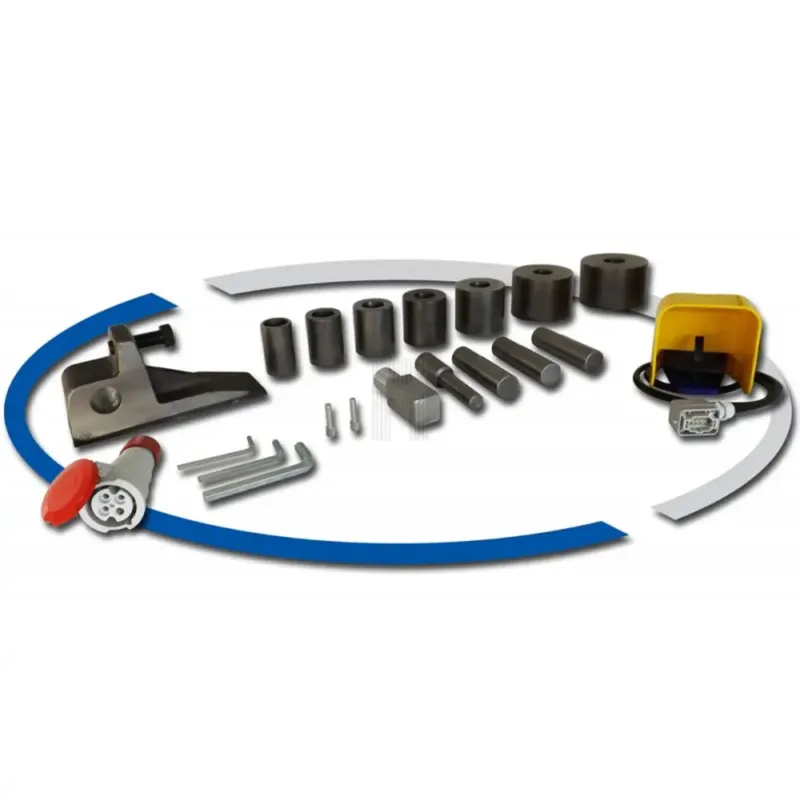

Equipamento de série

• 1 perno quadrado temperado

• 1 perno de dobra de estribos temperado Ø 22 mm

• 3 pernos porta-casquilho temperados Ø 32 mm

• 1 batente

• 1 pedal de comando

• 5 casquilhos Ø 50-60-70-80-95 mm

• 1 conjunto de chaves Allen

• Carros longos (indispensáveis para a dobra dupla)

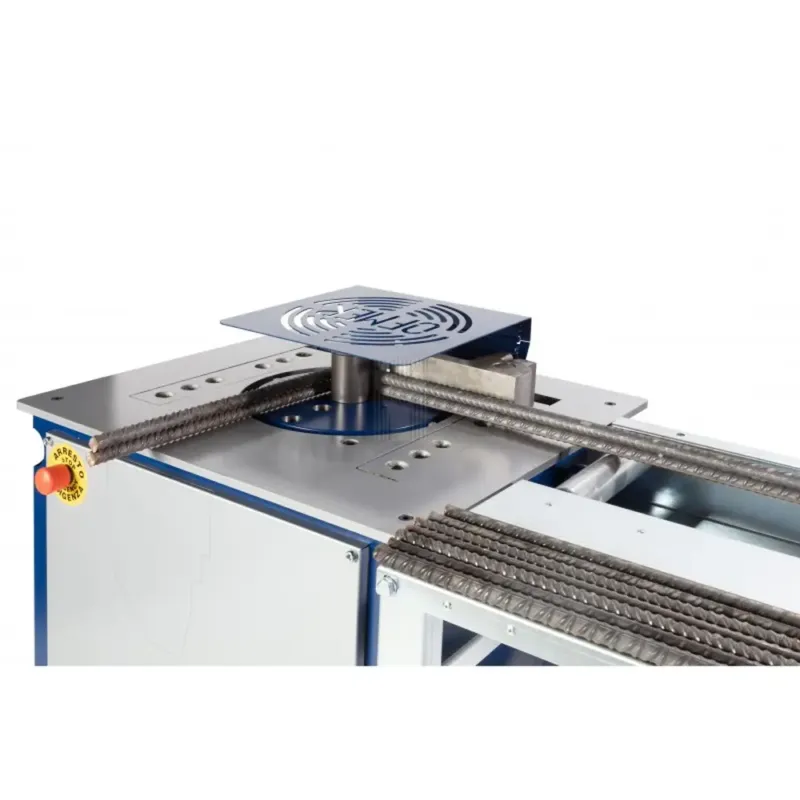

• Placa rotativa Ø 335 mm (aceita casquilhos até Ø 168 mm)

Opções e acessórios

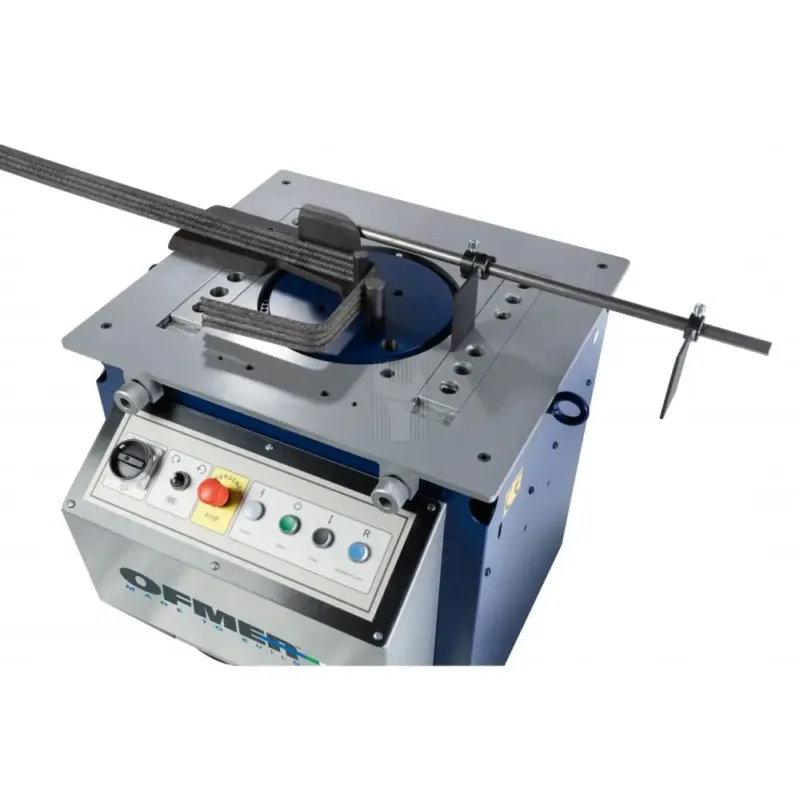

• Ferramenta UNIQUE 2-em-1 para dobrar e medir estribos (permite definir diferentes comprimentos de lados e dobrar vários varões em simultâneo, até Ø 16 mm)

• Ferramenta para espirais (ripas/colunas; varões até Ø 16 mm)

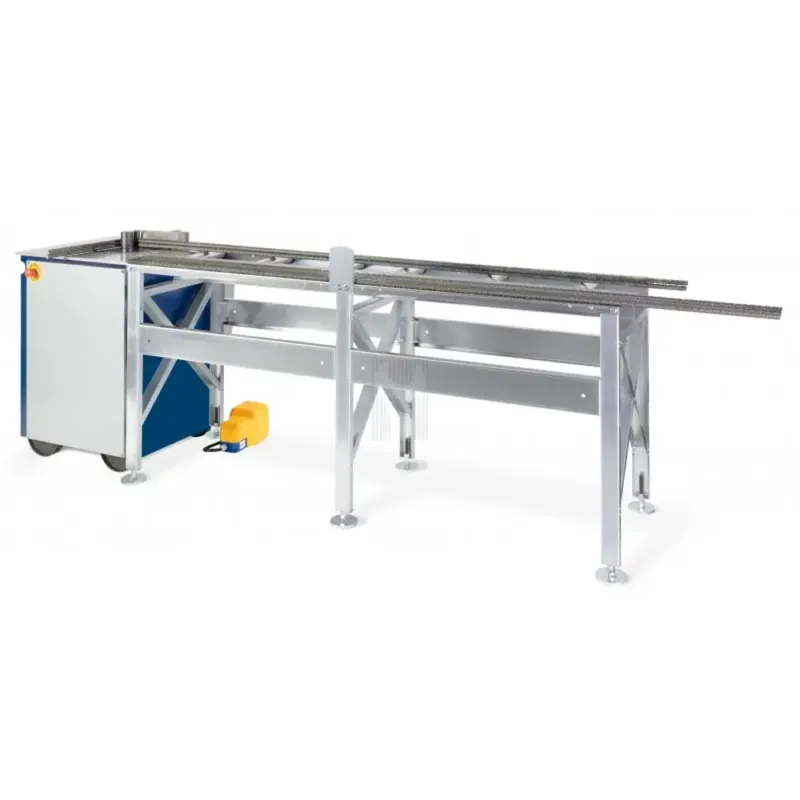

• Bancada modular com rolos (apoio e avanço da barra até à zona de corte)

• Painel ANGLE CONTROL (trifásico; edita múltiplos ângulos e inclui diagnóstico; disponível também em versão 2 velocidades)

• Painel BASIC ANGLE CONTROL – 2 velocidades (trifásico; memoriza até 6 ângulos de dobra)

• Relé de controlo e sequência de fase (trifásico; previne rotação invertida e perdas de fase)

• Plano tipo B (acesso facilitado ao sub-plano e fins de curso, para manutenção/limpeza rápidas)

• Acessórios de manutenção extra: capa de proteção da máquina; pernos e casquilhos personalizáveis conforme o trabalho

Tabela de rendimento (exemplos indicativos)

• 1 barra Ø 30 mm – curvas genéricas a partir de barra 3 m, 3 dobras, 1 peça/30 s → 320 peças/dia | 15,98 t/dia

• 2 barras Ø 22 mm – curvas genéricas a partir de barra 3 m, 3 dobras, 1 peça/30 s → 640 peças/dia | 17,19 t/dia

• 3 barras Ø 18 mm – estribos sísmicos a partir de barra 2 m, 5 dobras, 1 peça/30 s → 576 peças/dia | 11,51 t/dia

• 4 barras Ø 14 mm – estribos sísmicos a partir de barra 2 m, 5 dobras, 1 peça/30 s → 768 peças/dia | 9,28 t/dia

Conteúdo da caixa

Máquina P34 EVO, conjunto de casquilhos e pernos de série, batente, pedal, carros longos e manual do utilizador.
