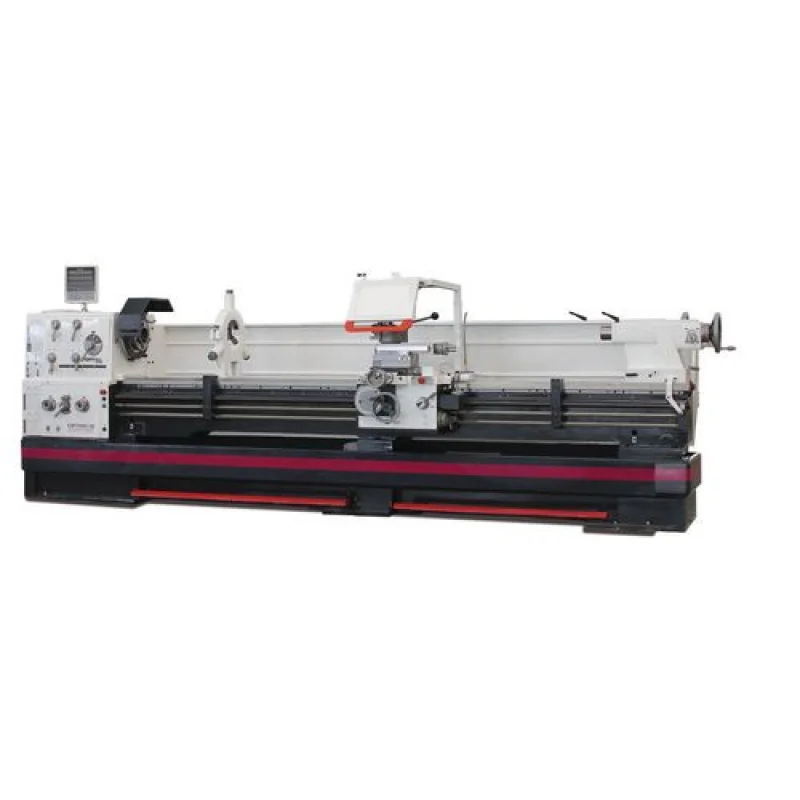

OPTIturn TH6630D with DPA+SWH /400V / Ph / 50Hz OPTIMUM
Características Principais
- Ligação eléctrica: 400 V / 3 Ph ~50 Hz
- Potência total: 10 kW
- Motor: 9 kW
- Altura do centro: 330 mm
- Distância entre os centros: 3.050 mm
- Ø Torneável sobre cava: 660 mm
- Ø Torneável sem a cava: 900 mm
- Comprimento cava: 250 mm
- Velocidade fuso: 25 – 1.600 min-1
- Estágios: 16 Velocidades
- Curso slide superior: 230 mm
- Curso slide cruzado: 368 mm
- Motor de avanço: 550 W
- Avanço rápido: 3,8 m/min (max. 5 min., 30 min. Pausa)
- Avanço longitudinal na gama: 0,044 – 1,48 mm/Rev (25 Avanços)
- Descrição
- Solicitar Contacto
Descrição
OPTIturn TH6630D with DPA+SWH /400V / Ph / 50Hz OPTIMUM
Tornos com avanço, caracterizados pela excelente flexibilidade, precisão e economia.
Com display digital de cotas DPA 21 e porta ferramentas de aperto rápido
- Guia de eixo Z temperado e polido
- Camlock DIN ISO 702-2 Nr. 8
- Deslizamento preciso
- Volantes com escala fina ajustável 0,04 / 0,02 mm
- Todos os guias ajustáveis usando cunhas
- Engrenagens e eixos em banho de óleo
- Ajusto do slide superior ± 90°
- Concentricidade garantida, melhor que 0,015 mm
- Fuso principal em banho de óleo
- Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis
- Alavanca seletora para mudar as taxas de avanço
- Design fechado da engrenagem de avanço rápido
- Engrenagens e eixos temperados, em banho de óleo e rolamentos de precisão
- Volantes desacoplados testados para EN 23125
- Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
- Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
- Rotação direita/esquerda
- Lubrificação central
- Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo, para encher, esvaziar e limpar de acordo com a Norma DIN
- Botão de paragem de emergência, disjuntor de motor, interruptor principal bloqueável
- Dispositivo de paragem de emergência com pedal
- Rodas de segurança com função de libertação no eixo X
- Cabeçote ajustável ± 10 mm para esferas giratórias
- Manga do fuso do cabeçote móvel e volante com escala fina ajustável
- Manivela fuso do cabeçote para mudança de posição
- Manga do fuso do cabeçote móvel com duas relações de transmissão ajustáveis 1/4 ou 1/1 rev
- Lâmpada LED
- Alimentação rápida – Botão de pressão e alavanca selectora para activar o Avanço rápido em direcção reversa e longitudinal para um trabalho ainda mais eficiente. Não desliga a máquina inteira ao atingir o fim de curso
- Fim de curso de segurança com contatos de abertura positivos
- Travão motor elétrico com paragem de emergência rápida – em operações normais, paragem rápida sem pós-funcionamento
- Eletrônica com componentes Siemens
- Condução dos cabos de energia na corrente guia
- Porta-ferramentas de troca rápida SWH 9-D
- 1 suporte de aço 41 x 180 tipo D para cinzel quadrado 32 mm
Display digital de cotas DPA 21
> Redução clara nos tempos de produção
> Escalas de vidro
Painel de controlo
> Sistema elétrico 24V
Todos os contatores e relés da Siemens ou Schneider
| Dados técnicos | TH 6630D |
|---|---|
| Art. no. | 3462220 |
| Especificações técnicas | |
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz |
| Potência total | 10 kW |
| Bomba refrigeração motor | 150 W |
| Fuso | |
| Motor | 9 kW |
| Cone da árvore | Ø 113 mm (Kegel 1:20) |
| Fixação da bucha | Camlock DIN ISO 702-2 Nr. 8 |
| Fuso árvore | Ø 105 mm |
| Porta-ferramentas troca rápida | SWH 9-D |
| Área de trabalho | |
| Altura do centro | 330 mm |
| Distância entre os centros | 3.050 mm |
| Ø Torneável sobre cava | 660 mm |
| Ø Torneável sem a cava | 900 mm |
| Comprimento cava | 250 mm |
| Ø Torneável sobre slide cruzado | 440 mm |
| Carro transversal | 400 mm |
| Carga | 1,4 t/m |
| Velocidade | |
| Velocidade fuso | 25 – 1.600 min-1 |
| Estágios | 16 Velocidades |
| Curso | |
| Curso slide superior | 230 mm |
| Curso slide cruzado | 368 mm |
| Avanços e Passos | |
| Motor de avanço | 550 W |
| Avanço rápido | 3,8 m/min (max. 5 min., 30 min. Pausa) |
| Avanço longitudinal na gama | 0,044 – 1,48 mm/Rev (25 Avanços) |
| Gama de avanços | 0,022 – 0,74 mm/Rev (25 Avanços) |
| Avanço métrico | 0,45 – 120 mm/Rev (54 Passos) |
| Avanço polegadas | 80 – 7/16 Gg/Polegadas (60 Passos) |
| Rosca diametral | 7/8 – 160 Gg/v (42 Cursos) |
| Rosca modular | 0,25 – 60 mm x v (46 Rosca) |
| Contra ponto | |
| Cone contra ponto | CM 5 |
| Manga contra ponto | Ø 90 mm / 235 mm |
| Dimensões | |
| Comprimento | 4.650 mm |
| Largura x Altura | 1.500 x 1.785 mm |
| Peso | 3.730 kg |
> Luneta fixa Ø máx de passagem Ø 150 mm
> Luneta móvel Ø máx de passagem Ø 130 mm
> Luz LED máquina
> Redutor Ø 113 mm / CM 5
> Contra ponto de centro fixo e rotativoCM 5
> Porta-ferramentas troca rápida9-D
> Suporte ferramentas 41 x 180 T D para cinzel quadrado 32 mm
> Conjunto de engrenagens substituíveis
> Ferramenta operacional
| Buchas | Art Nr. |
| OPTIMUM Bucha 3 Grampos Ø 315 mm Nr. 8, central | 3442768 |
| OPTIMUM Bucha 4 Grampos Ø 315 mm Nr. 8, central | 3442856 |
| OPTIMUM Bucha 4 Grampos Ø 315 mm Nr. 8, individual | 3442888 |
| BISON Bucha 3 Grampos Ø 315 mm Nr. 8, central | 3450335 |
| BISON Bucha 4 Grampos Ø 315 mm Nr. 8, central | 3450385 |
| Acessórios | Art Nr. |
| Ponto rotativo CM 5 | 3440705 |
| BISON Ponto rotativo CM 5 (2-filas rolamentos angulares SKF)) | 3451005 |
