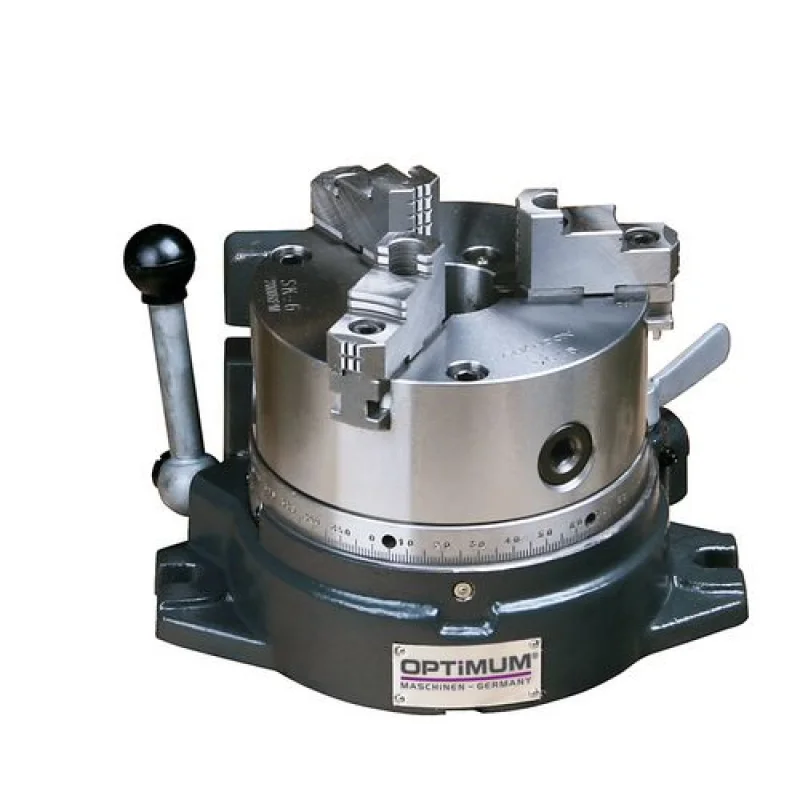

PRATO/BUCHA RTE165 3356365 OPTIMUM
> Mesas redondas de qualidade feitas de ferro fundido Meehanite de alta qualidade
> 7 discos de bloqueio serrados para 2/3/4/6/8/12/24 divisões (RTE 165)
> Rolamentos de precisão
> Indexação do grau via escala de 360° com manivela e escala vernier (RTU 165)
> Estabilidade mesmo sob carga
> Indexação direta através de placas de travamento serrilhadas
> Furo grande para fixação de peças longas
> 24 posições (Indexação 15°)
> Indexação direta através de placas de travamento serrilhadas para produção de peças em massa com velocidades maiores
> Mordente 3 garras
> Grau de indexação via escala de 360° (RTE 165)
> Inclui disco de aperto com 3 ranhuras
| Especificações técnicas | RTE 165 | RTU 165 | |
| Diâmetro da mesa | mm | 165 | 165 |
| Altura fechado x Largura x Comprimento | mm | 200 x 260 x 218 | 221 x 250 x 235 |
| Altura do centro | mm | 130 | 130 |
| Disco fixação | mm | 203 | 203 |
| Passagem | mm | 36 | 36 |
| Peso | kg | 32,5 | 48 |
| Especificações técnicas | RTE 165 | RTU 165 | |
| Disco indexação direto | 24x divisões (= 150) | ||
| Disco indexação indireto | 2, 3, 4, 6, 8 e 12x divisões | ||
| Precisão de indexação do direto | 45‘ | ||
| Opções de fixação | Horizontal e Vertical | ||
| Superfície de montagem da peça | Com escala 3600 | ||
3356365- Prato giratório RTE 165
> Mordente 3 garras (montada)
> Disco fi xação
> Disco principal (24 divisões, motado)
> 6 Discos
3356157-Contraponto RST 2
> Altura do centro 110 – 145 mm
