TORNO TH4215D /400V C/ DPA21 OPTIMUM
REF: OPTI3462070
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 2440 mm |
| Largura/profundidade (produto) aprox. | 915 mm |
| Altura (produto) aprox. | 1375 mm |
| Peso líquido aprox. | 1340 kg |
| Áreas de trabalho | |
| Altura máxima | 210 mm |
| Largura máx. | 1500 mm |
| Diâmetro de oscilação acima da base da máquina | 420 mm |
| Diâmetro de oscilação na ponte da cama | 590 mm |
| Diâmetro de oscilação acima da corrediça de aplainamento | 250 mm |
| Comprimento de viragem na ponte da cama | 260 mm |
| Largura da cama | 250 mm |
| Equipamento | |
| Indicador digital de posição | DPA 31 Plus |
| Gama de velocidades | |
| Número de mudanças | 16 |
| Gama de velocidades | 45 – 1800 min-1 |
| Dados eléctricos | |
| Potência do motor de acionamento | 4,5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede | 50 Hz |
| Valor nominal total | 4,6 kW |
| Sistema de lubrificação de arrefecimento | |
| Potência da bomba de refrigeração do sistema de lubrificação de arrefecimento | 100 W |
| Fuso | |
| Mandril do fuso | Camlock DIN ISO 702-2 N.º 6 |
| Furo do fuso | 52 mm |
| Altura máxima do suporte da ferramenta | 20 mm |
| Cone do fuso | MT 6 |
| Cabeçote móvel | |
| Mandril do cabeçote móvel | MT 4 |
| Curso da fresa do cabeçote móvel | 120 mm |
| Diâmetro da fresa do cabeçote móvel | 50 mm |
| Passos | |
| Passo métrico | 0,2 – 14 mm/rev |
| Número de passos métricos | 39 |
| Passo imperial | 72 – 2 Gg/1″ |
| Número de passos imperiais | 45 |
| Passo diametral | 8 – 44 |
| Número de passos diametrais | 21 |
| Passo de rosca modular | 0,3 – 3,5 mm/rot |
| Número de passos de rosca modular | 18 |
| Deslocação | |
| Deslocação da corrediça superior | 140 mm |
| Deslocação da corrediça transversal | 230 mm |
| Deslocação do selim do carro | 1280 mm |
| Alimentação | |
| Gama de avanço longitudinal | 0,05 – 1,7 mm/rot |
| Número de avanços longitudinais | 17 |
| Gama de avanços planos | 0,025 – 0,85 mm/rot |
| Número de avanços planos | 17 |
- Descrição
- Solicitar Contacto
Descrição

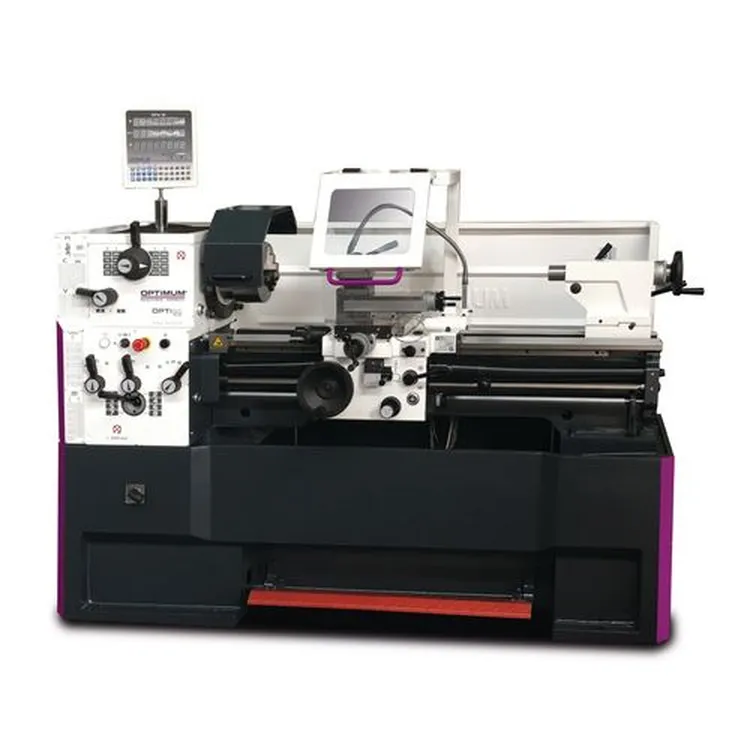

TORNO TH4215D /400V C/ DPA21 OPTIMUM
Torno de avanço de precisão, tecnologia madura, totalmente completo, fácil de operar
– Guia de eixo Z temperado e polido
– Cone árvore Camlock DIN ISO 702-2 Nr. 6
– Deslizamento preciso
– Volantes com escala fina ajustável 0,04 / 0,02 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Ajuste do slide superior ± 90°
– Concentricidade garantida do fuso, melhor que 0,015 mm
– Fuso principal em banho de óleo
– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis
– Volantes desacoplados testados para EN 23125
– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
– Rotação direita/esquerda
– Lubrificação central
– Estrutura e Base uma peça única, em fundição Meehanite
– Dispositivo de paragem de emergência com pedal
– Rodas de segurança com função de libertação no eixo X e Z
– Cabeçote ajustável ± 10 mm para esferas giratórias
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável
0,025 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,
para encher, esvaziar e limpar de acordo com a Norma DIN
– Lâmpada LED na proteção de limalhas
TH 4210D / TH 4215D:
– Display digital de cotas DPA21
> Teclado de membrana de fácil utilização, à prova de respingos de água, fechado e anti-reflexos
> Sensor fornecido para detecção da velocidade rotativa
> Escalas de vidro

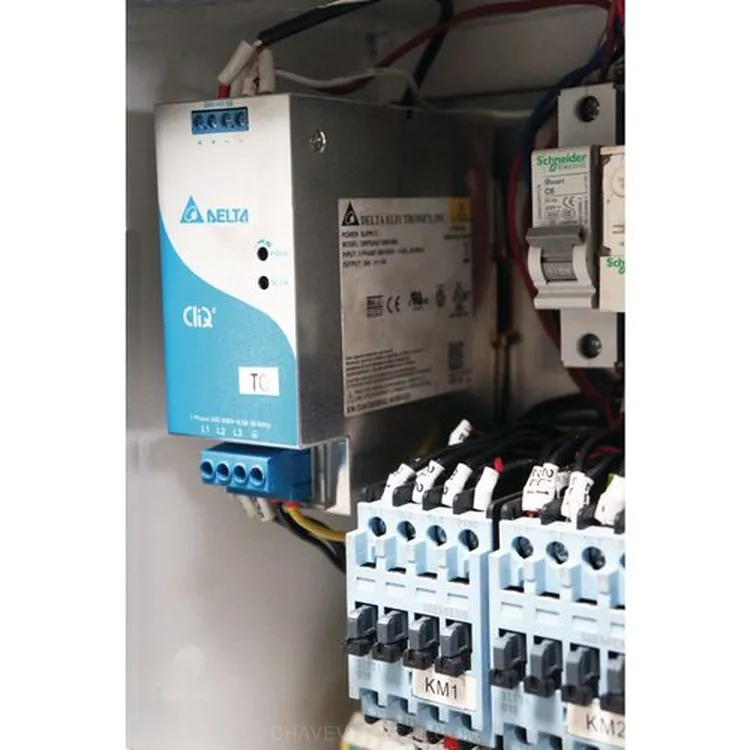

Painel de controlo
> Sistema elétrico 24V
> Todos os contatores e relés da Siemens ou Schneider
Equipamento standard
> Luneta fixa Ø 15 – 145 mm
> Luneta móvel Ø 10 – 75 mm
> Luz LED máquina
> Redutor MK 6 / CM 4
> Contra ponto de centro fixo e rotativoCM 4
> Conjunto de engrenagens substituíveis
> Jogo rodas muda para escala roscas (métrica)
> Esbarro com ajuste granular
> Máquina inicialmente com óleo premium
> Ferramenta operacional
> Vierfach-Suporte ferramentas max. 20 mm
Lembre-se de comprar a bucha!
| TH 4215D | ||
| Art. no. | 3462070 | |
| Especificações técnicas | ||
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz | |
| Potência total | 4,6 kW | |
| Bomba refrigeração motor | 100 W | |
| Fuso | ||
| Motor | 4,5 kW | |
| Cone da árvore | MK 6 | |
| Cone árvore | Camlock DIN ISO 702-2 Nr. 6 | |
| Fuso árvore | Ø 52 mm | |
| Porta-ferramentas troca rápida | 20 mm | |
| Área de trabalho | ||
| Altura do centro | 210 mm | |
| Distância entre os centros | 1.500 mm | |
| Ø Torneável sobre cava | 420 mm | |
| Ø Torneável sem a cava | 590 mm | |
| Comprimento cava | 260 mm | |
| Ø Torneável sobre slide cruzado | 250 mm | |
| Largura cava | 250 mm | |
| Velocidade | ||
| Velocidade fuso | 45 – 1.800 min-1 | |
| Estágios | 16 Velocidades | |
| Curso | ||
| Curso slide superior | 140 mm | |
| Curso slide cruzado | 230 mm | |
| Avanços e Passos | ||
| Avanço longitudinal na gama | 0,05 – 1,7 mm/Rev (17 Avanços) | |
| Gama de avanços | 0,025 – 0,85 mm/Rev (17 Avanços) | |
| Avanço métrico | 0,2 – 14 mm/Rev (39 Passos) | |
| Avanço polegadas | 72 – 2 Gg/Polegadas (45 Passos) | |
| Rosca diametral | 8 – 44 Gg/π (21 Cursos) | |
| Rosca modular | 0,3 – 3,5 mm x π (18 Rosca) | |
| Contra ponto | ||
| Cone contra ponto | CM 4 | |
| Contra ponto-Diâmetro/Curso | Ø 50 mm / 120 mm | |

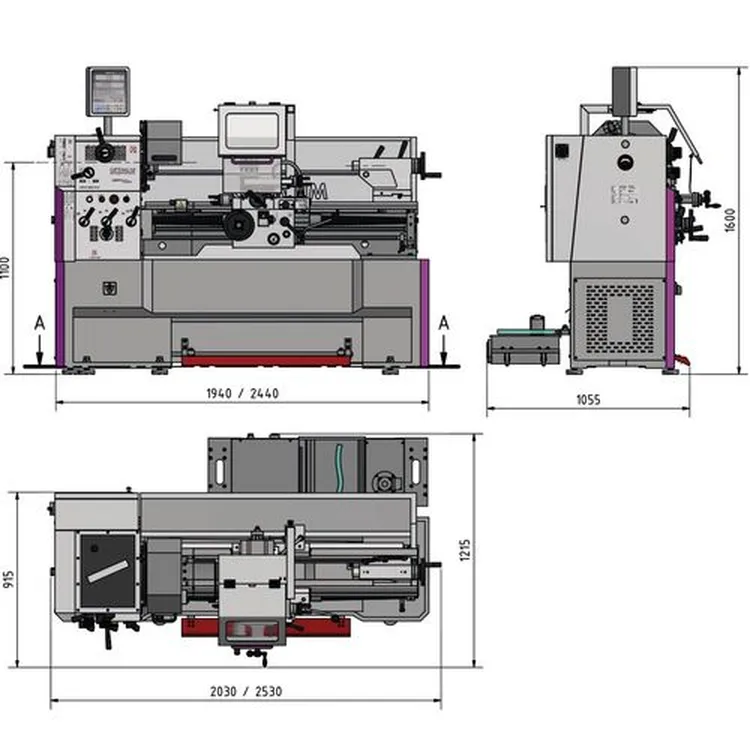

| Dimensões | ||
| Comprimento | 2.440 mm | |
| Largura x Altura | 915 x 1.375 (DPA 1.600) mm | |
| Peso | 1.340 kg | |
| Buchas | Art Nr. |
| OPTIMUM Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, central | 3442765 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, central | 3442852 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, individual | 3442884 |
| BISON Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, Fundido central | 3450330 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, Fundido central | 3450380 |
| Bucha 3 Grampos Ø 250 mm Nr. 6, Aço central | 3450530 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, Aço central | 3450580 |
| Acessórios | Art Nr. |
| Porta-ferramentas troca rápida SWH 5-B | 3384305 |
| Montagem de fábrica SWH 5-B | 9000400 |
| Suporte ferramentas 25 x 120 Tipo D Quadrado | 3384306 |
| Suporte ferramentas 32 x 130 Tipo H Redondo | 3384324 |
| Conj. ferramentas torno HM 20 mm, 5-peças (pág. 188) | 3441670 |
| Conj. ferramentas torno HM 20 mm, 5-peças (pág. 188) | 3441617 |
| Apoio anti-vibratório SE 2 (6 uni. necessárias) | 3381016 |
| Apoio anti-vibratório SE 85 (6 uni. necessárias) | 3352982 |
| Bloco fixação 20-05 | 3440654 |
| Porta pinças universais 5C | 3441507 |
