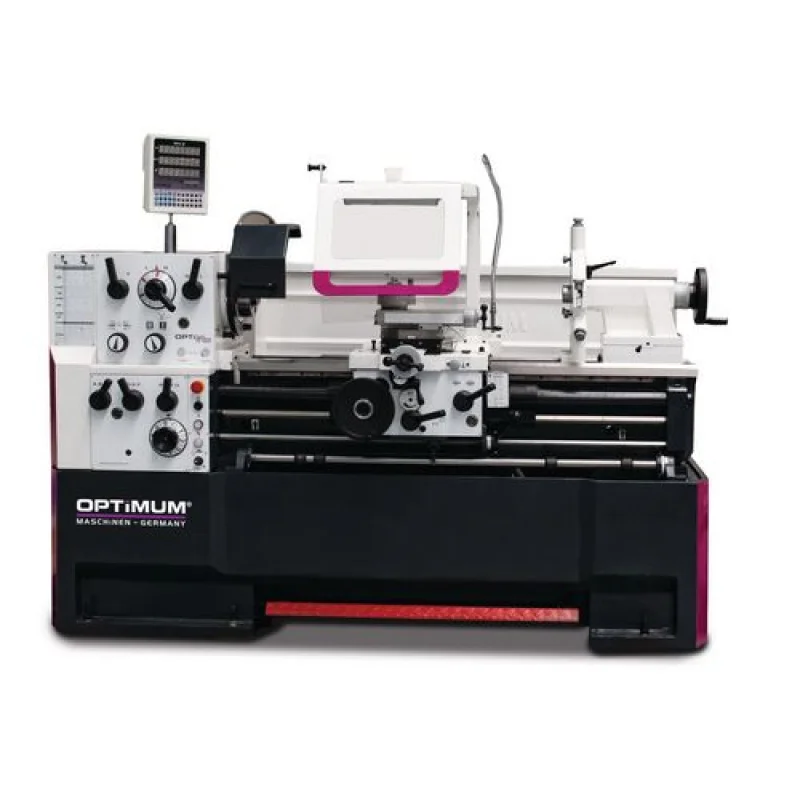

TORNO OPTIMUM TH4610/400V + SWH 5-B+DPA21 OPTIMUM
19,200.00 € + IVA
23,616.00 € Incl. IVA
Especificações técnicas
- Ligação eléctrica: 400 V / 3 Ph ~50 Hz
- Potência total: 5,8 kW
- Bomba refrigeração motor: 125 Watt
Fuso
- Motor: 5,5 kW
- Cone da árvore: MK 6
- Cone árvore: Camlock DIN ISO 702-2 Nr. 6
- Fuso árvore: Ø 58 mm
- Porta-ferramentas troca rápida: SWH 5-B
Área de trabalho
- Altura do centro: 230 mm
- Distância entre os centros: 1.060 mm
- Ø Torneável sobre cava: 460 mm
- Ø Torneável sem a cava: 690 mm
- Comprimento cava: 240 mm
- Ø Torneável sobre slide cruzado: 270 mm
- Largura cava: 300 mm
- Descrição
- Solicitar Contacto
Descrição
TORNO OPTIMUM TH4610/400V + SWH 5-B+DPA21 OPTIMUM
Tornos de avanço de precisão – únicos em termos de precisão e controlo
Com display digital de cotas DPA 21 e porta-ferramentas troca rápida
– Guia de eixo Z temperado e polido
– Deslizamento preciso
– Volantes com escala fina ajustável 0,04 / 0,02 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Eixos, Engrenagens e Fuso principal em banho de óleo
– Ajuste do slide superior ± 90°
– Concentricidade garantida do fuso, melhor que 0,015 mm
– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis
– Engrenagens de avanço de troca rápida em design fechado, engrenagens e eixos temperados, em banho
de óleo e rolamentos de precisão
– Volantes desacoplados testados para EN 23125
– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
– Rotação direita/esquerda
– Avanço longitudinal mecânico do carro da cava com quatro excêntricos ajustáveis
– Dispositivo de paragem de emergência com pedal
– Rodas de segurança com função de libertação no eixo X e Z
– Lubrificação central
– Cabeçote ajustável ± 10 mm para esferas giratórias
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,
para encher, esvaziar e limpar de acordo com a Norma DIN
– Proteção contra limalhas de grande dimensão e lâmpada LED integrada
– Porta-ferramentas troca rápida SWH 5-B
– Suporte ferramentas 25 x 120 Tipo D para cinzel quadrado 250 mm
– Display digital de cotas DPA 21 com ecrã de alta velocidade

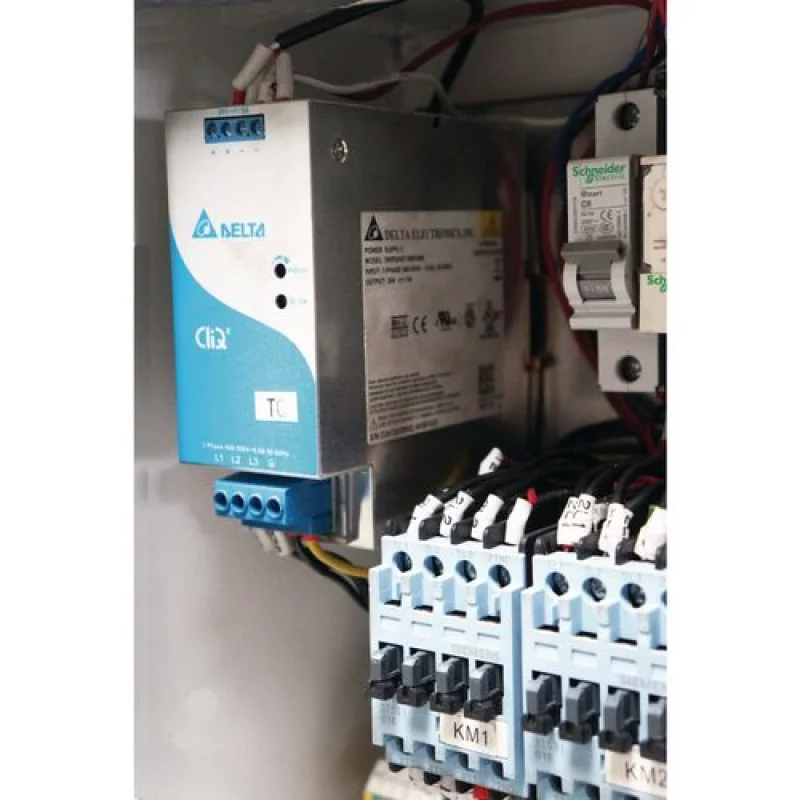

Painel de controlo
> Sistema elétrico 24V
> Todos os contatores e relés da Siemens ou Schneider
Equipamento standard
> Luneta fixa Ø máx de passagem Ø 160 mm
> Luneta móvel Ø máx de passagem Ø 100 mm
> Luz LED máquina
> Redutor MK 6/CM 4
> Contra ponto de centro fixo e rotativo CM 4
> Porta-ferramentas troca rápida 5-B
> Suporte ferramentas 25 x 120 Tipo D para cinzel quadrado 20 mm
> Escala de roscas
> Conjunto de engrenagens substituíveis
> Jogo rodas muda para escala roscas (métrica)
> Máquina inicialmente com óleo premium
Ferramenta operacional
LEMBRE-SE DE COMPRAR A BUCHA!
| Buchas | Art Nr. |
| OPTIMUM Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, central | 3442765 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, central | 3442852 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, individual | 3442884 |
| BISON Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, central | 3450330 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, central | 3450380 |
| Acessórios | Art Nr. |
| Suporte ferramentas 25 x 120 Tipo D Quadrado | 3384306 |
| Suporte ferramentas 32 x 130 Tipo H Redondo | 3384324 |
| Conj. ferramentas torno HM 20 mm, 5-peças (veja a pág. 188) | 3441670 |
| Conj. ferramentas torno HM 20 mm, 5-peças Kit extensão (veja a pág. 188) | 3441617 |
| Prato de fixação Ø 350 mm Nr. 6 | 3442980 |
| Porta pinças universal 5C | 3441507 |
| Jogo pinças 3 – 25 mm, 5C, 17-peças | 3441509 |
| Apoio anti-vibratório SE 3 (6 uni. necessárias) | 3381018 |
| Kit porta pinças 5C – Camlock Nr. 6 | 3441556 |
| Esbarro com ajuste fino | 3444022 |
