TORNO OPTIMUM TH4615/400V + SWH 5-B+DPA21 OPTIMUM
- Ligação elétrica: 400 V / 3 Ph ~50 Hz
- Carga total: 5.8 kW
- Equipamento de refrigeração: 100 W
- Altura de pontos: 230 mm
- Distância entre pontos: 1500 mm
- Ø torneável sobre a cava: 465 mm
- Ø torneável sobre o carro transversal: 270 mm
- Ø torneável sem a cava: 690 mm
- Comprimento da cava: 240 mm
- Largura da cava: 300 mm
- Velocidades da árvore: 25 – 2’000 min-1
- Número de velocidades: 12 estágios
- Motor: 5.5 KW
- Cone da árvore: CM 6
- Cone da árvore Camlock: DIN ISO 702-2 Nr. 6
- Furo da árvore: Ø 58 mm
- Curso superior: 128 mm
- Curso transversal: 285 mm
- Avanço longitudinal: 0.031 – 1.7 mm/rev; 40 avanços
- Avanço transversal: 0.014 – 0.784 mm/rev; 40 avanços
- Rosca métrica: 0.1 – 14 mm/rec; 53 roscas
- Rosca em polegadas: 112 – 2 roscas/1″; 40 roscas
- Rosca trapezoidal: 4 – 112; 50 roscas trapezoidais
- Rosca modular: 0.1 – 7; 34 roscas modulares
- Altura de porta-ferramentas quádruplo: máx. 25 x 25 mm
- Cone contraponto: CM 4
- Dimensões (CxLxA): aprox. 2750 x 1245 x 1568 mm
- Peso líquido: 1.810 kg
- Descrição
- Solicitar Contacto
Descrição

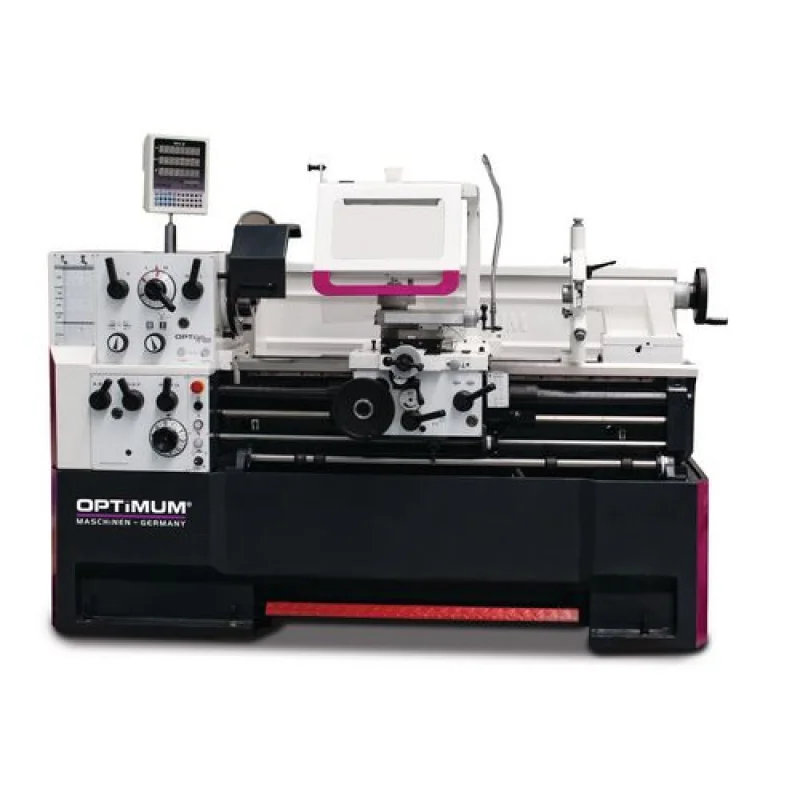

TORNO OPTIMUM TH4615/400V + SWH 5-B+DPA21 OPTIMUM
Tornos de avanço de precisão – únicos em termos de precisão e controlo
Com display digital de cotas DPA 21 e porta-ferramentas troca rápida
– Guia de eixo Z temperado e polido
– Deslizamento preciso
– Volantes com escala fina ajustável 0,04 / 0,02 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Eixos, Engrenagens e Fuso principal em banho de óleo
– Ajuste do slide superior ± 90°
– Concentricidade garantida do fuso, melhor que 0,015 mm
– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis
– Engrenagens de avanço de troca rápida em design fechado, engrenagens e eixos temperados, em banho
de óleo e rolamentos de precisão
– Volantes desacoplados testados para EN 23125
– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
– Rotação direita/esquerda
– Avanço longitudinal mecânico do carro da cava com quatro excêntricos ajustáveis
– Dispositivo de paragem de emergência com pedal
– Rodas de segurança com função de libertação no eixo X e Z
– Lubrificação central
– Cabeçote ajustável ± 10 mm para esferas giratórias
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,
para encher, esvaziar e limpar de acordo com a Norma DIN
– Proteção contra limalhas de grande dimensão e lâmpada LED integrada
– Porta-ferramentas troca rápida SWH 5-B
– Suporte ferramentas 25 x 120 Tipo D para cinzel quadrado 250 mm
– Display digital de cotas DPA 21 com ecrã de alta velocidade
TH 4615:
– Condução dos cabos de energia na corrente guia
Painel de controlo
> Sistema elétrico 24V
> Todos os contatores e relés da Siemens ou Schneider
Equipamento standard
> Luneta fixa Ø máx de passagem Ø 160 mm
> Luneta móvel Ø máx de passagem Ø 100 mm
> Luz LED máquina
> Redutor MK 6/CM 4
> Contra ponto de centro fixo e rotativo CM 4
> Porta-ferramentas troca rápida 5-B
> Suporte ferramentas 25 x 120 Tipo D para cinzel quadrado 20 mm
> Escala de roscas
> Conjunto de engrenagens substituíveis
> Jogo rodas muda para escala roscas (métrica)
> Máquina inicialmente com óleo premium
> Ferramenta operacional
| Art. no. | 3462120 |
|---|---|
| Especificações Técnicas | |
| Ligação elétrica | 400 V / 3 Ph ~50 Hz |
| Potência total | 5,8 kW |
| Bomba de refrigeração (motor) | 125 W |
| Fuso | |
| Motor | 5,5 kW |
| Cone da árvore | MK 6 |
| Cone árvore | Camlock DIN ISO 702-2 Nr. 6 |
| Fuso árvore | Ø 58 mm |
| Porta-ferramentas de troca rápida | SWH 5-B |
| Área de Trabalho | |
| Altura do centro | 230 mm |
| Distância entre os centros | 1.560 mm |
| Ø torneável sobre cava | 460 mm |
| Ø torneável sem a cava | 690 mm |
| Comprimento da cava | 240 mm |
| Ø torneável sobre slide cruzado | 270 mm |
| Largura da cava | 300 mm |
| Velocidade | |
| Velocidade do fuso | 25 – 2.000 min-1 |
| Estágios | 12 velocidades |
| Curso | |
| Curso do slide superior | 125 mm |
| Curso do slide cruzado | 285 mm |
| Avanços e Passos | |
| Avanço longitudinal na gama | 0,031 – 1,7 mm/Rev (42 avanços) |
| Gama de avanços | 0,014 – 0,784 mm/Rev (42 avanços) |
| Avanço métrico | 0,1 – 14 mm/Rev (41 passos) |
| Avanço em polegadas | 112 – 2 Gg/Polegadas (41 passos) |
| Rosca diametral | 4 – 112 Gg/π (50 roscas) |
| Rosca modular | 0,1 – 7 mm x π (34 roscas) |
| Contra Ponto | |
| Cone do contra ponto | CM 4 |
| Diâmetro / Curso | Ø 60 mm / 130 mm |
| Dimensões | |
| Comprimento | 2.765 mm |
| Largura x Altura | 1.065 x 1.550 mm |
| Peso | 1.977 kg |
LEMBRE-SE DE COMPRAR A BUCHA!
| Acessórios | Art Nr. |
|---|---|
| Suporte de ferramentas 25 x 120 Tipo D Quadrado | 3384306 |
| Suporte de ferramentas 32 x 130 Tipo H Redondo | 3384324 |
| Conjunto de ferramentas de torno HM 20 mm, 5 peças (veja a pág. 188) | 3441670 |
| Conjunto de ferramentas de torno HM 20 mm, 5 peças Kit extensão (veja a pág. 188) | 3441617 |
| Prato de fixação Ø 350 mm Nr. 6 | 3442980 |
| Porta pinças universal 5C | 3441507 |
| Jogo de pinças 3 – 25 mm, 5C, 17 peças | 3441509 |
| Apoio anti-vibratório SE 3 (6 unidades necessárias) | 3381018 |
| Kit porta pinças 5C – Camlock Nr. 6 | 3441556 |
| Esbarro com ajuste fino | 3444022 |
| Buchas | Art Nr. |
|---|---|
| OPTIMUM Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, central | 3442765 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, central | 3442852 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, individual | 3442884 |
| BISON Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, central | 3450330 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, central | 3450380 |
