TORNO OPTIMUM TZ4/400V/ 3Ph C/ NEWALL OPTIMUM

Descrição

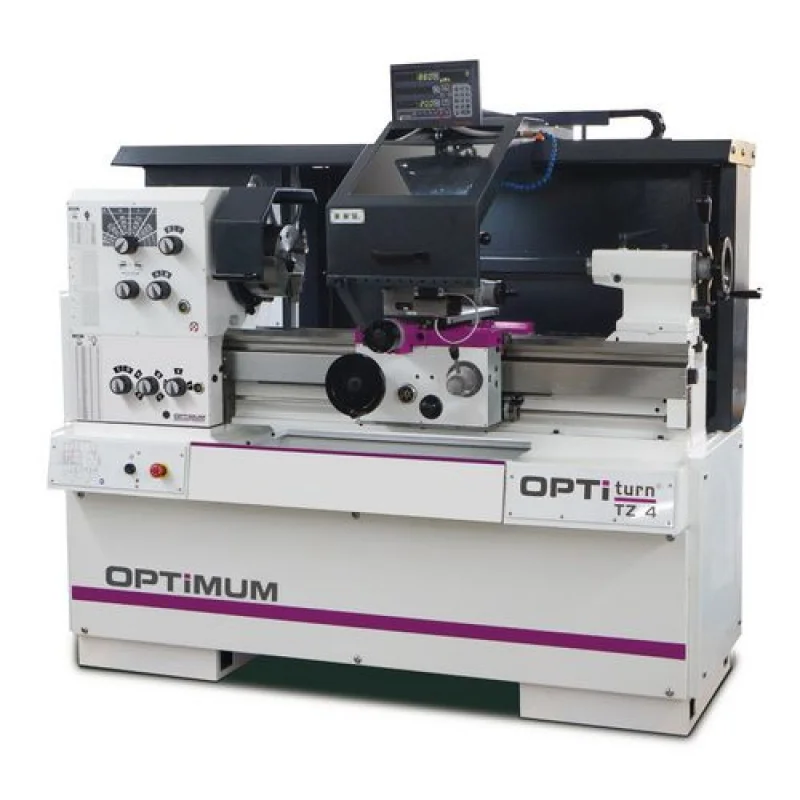

TORNO OPTIMUM TZ4/400V/ 3Ph C/ NEWALL OPTIMUM



Tornos de avanço de precisão com display digital de cotas  NEWALL DP 700 e porta-ferramentas de troca rápida.

– Guia de eixo Z temperado e polido

– Protecção bem dimensionada deslizante

– Protecção com DPA, mangueira refrigeração e sub comando integrado

– Veios dos carros temperados e endurecidos, ajustáveis por porca de veio

– Avanço fino e gama de roscagem

– Luz LED para iluminar a área de trabalho

– Conjunto engrenagens substituíveis para polegadas e módulo rosca

– Painel de controlo com fonte de alimentação de 24-V DC

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Volantes desacoplados testados para EN 23125

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Quadro eléctrico com componentes Siemens ou Schneider

– Volantes com sistema de segurança no eixo X e Z

– Tabuleiro de limalhas extraível pela frente

– Porta ferramentas aperto rápido SWH 5-B

– 1 Porta ferros 25 x 120 tipo D para ferramentas quadradas

– Display digital de cotas NEWALL DP 700

TZ 4:

– Redução do tempo de desaceleração do fuso principal

– Interruptor de proteção do motor

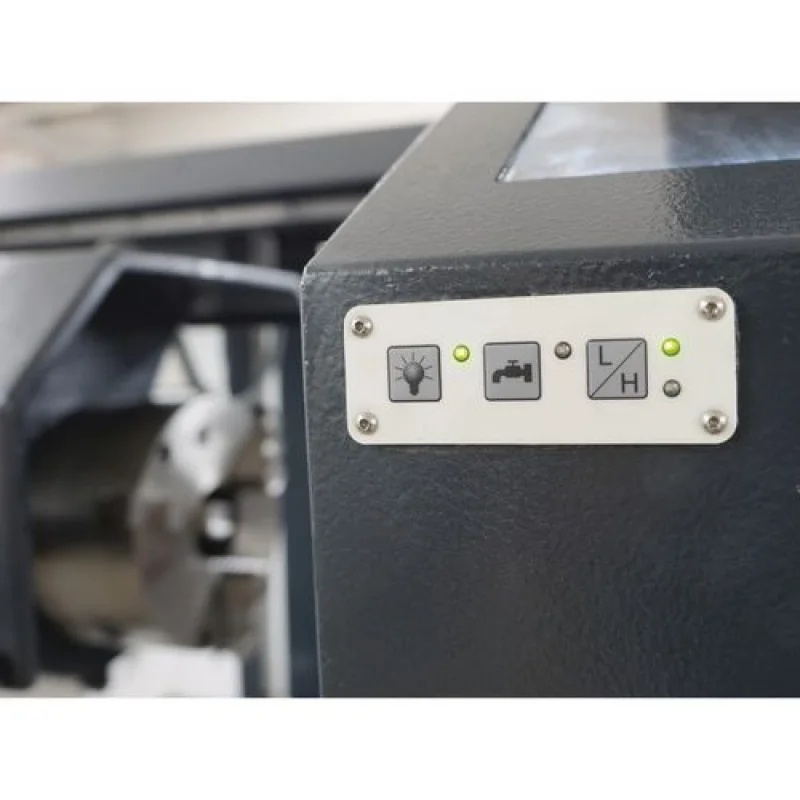

Painel controlo

• Para ligar

– Iluminação

– Lubrificação

– Selector do motor de 2 bobinagens

• Teclado fácil de limpar

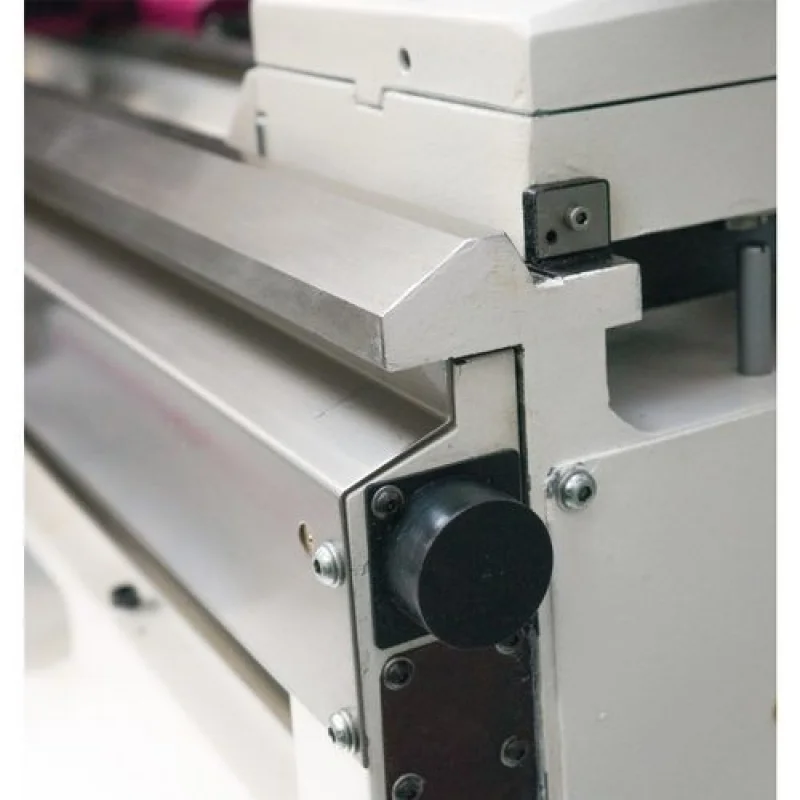

Geometria cava

• Ângulo plano
• Elevada retenção

Equipamento standard

> Luneta fixa Ø 10 – 130 mm

> Luneta móvel Ø 10 – 100 mm

> Redutor CM 3 und MK 6

> Centro fixo CM 3

> Porta-ferramentas troca rápida 5-B

> Suporte ferramentas 25×120 Tipo D para cinzel quadrado 20 mm

> Conjunto de engrenagens substituíveis por rosca métrica

> Máquina inicialmente com óleo premium

> Ferramenta operacional



Dados técnicos	TZ 4
Art. no.	3432240
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	5 kW
Bomba refrigeração motor	125 Watt
Fuso
Motor	3 kW / 4,5 kW
Cone da árvore	MK 6
Cone árvore	DIN ISO 702-1 Nr. 5
Fuso árvore	Ø 52 mm
Porta-ferramentas troca rápida	SWH 5-B
Especificações técnicas
Altura do centro	200 mm
Distância entre os centros	800 mm
Ø Torneável sobre cava	400 mm
Ø Torneável sobre slide cruzado	245 mm
Carro transversal	260 mm
Velocidade
Velocidade fuso	45 – 1.800 min-1
Estágios	16 Velocidades
Curso
Curso slide superior	112 mm
Curso slide cruzado	212 mm
Avanços e Passos
Avanço longitudinal na gama	0,0263 – 1,8416 mm/Rev (48 Avanços)
Gama de avanços	0,0133 – 0,9321 mm/Rev (48 Avanços)
Avanço métrico	0,2 – 14 mm/Rev (26 Passos)
Avanço polegadas (Acessórios: Kit mudança rodas Art. No. 3444160)	80 – 1 Gg/Polegadas (42 Passos)
Rosca modular	0,1 – 7mm x π (44 Rosca)
Rosca diametral (Acessórios: Kit mudança rodas Art. No. 3444160)	3 – 200 Gg/π (33 Cursos)
Contra ponto
Cone contra ponto	CM 3
Diâmetro / Curso	Ø 50 mm / 110 mm
Dimensões
Dimensões C x L x A	1.960 x 1.060 x 1.690 mm
Peso	1.250 kg



Bucha TZ 4	Art. no.
BISON Bucha 4 Grampos Ø 250 mm Nr. 5 Fundido aperto central (Prato p/bucha 3450218 necessário)	3450216



Buchas e acessórios	Art. no.
Prato p/ bucha Ø 250 mm Nr. 5 (para bucha 3450216/3450217)	3450218
BISON Bucha 3 Grampos Ø 200 mm Nr. 5 Fundido aperto central (Prato p/bucha 3450212 necessário)	3450210
Prato p/ bucha Ø 200 mm Nr. 5 (para bucha 3450210)	3450212
Prato de fixação Ø 320 mm Nr. 5	3442979
BISON Prato p/ bucha Ø 160 mm (Szf 3450245)	3450246
BISON Kit porta pinças 16C – Ø 160 mm (Prato p/bucha 3450246 necessário)	3450245
Conj. ferramentas torno HM 25 mm, 5-peças	3441623
Conjunto de engrenagens substituíveis para polegadas e módula rosca	3444160
Apoio anti-vibratório SE 55 (8 uni. necessárias)	3352981
