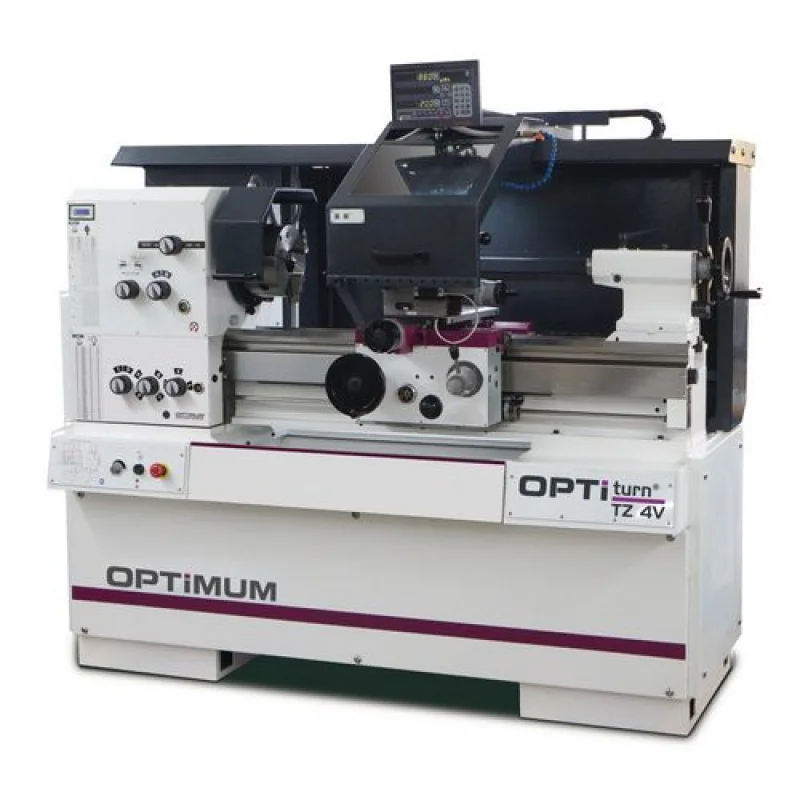

TORNO OPTIMUM TZ4/400V/ 3Ph VARIO C/ NEWALL OPTIMUM
22,500.00 € + IVA
27,675.00 € Incl. IVA
TORNO OPTIMUM TZ4/400V/ 3Ph VARIO C/ NEWALL OPTIMUM
- Descrição
- Solicitar Contacto
Descrição
TORNO OPTIMUM TZ4/400V/ 3Ph VARIO C/ NEWALL OPTIMUM
Tornos de avanço de precisão com display digital de cotas NEWALL DP 700 e porta-ferramentas de troca rápida. TZ 4V eletronicamente controlado
– Guia de eixo Z temperado e polido
– Protecção bem dimensionada deslizante
– Protecção com DPA, mangueira refrigeração e sub comando integrado
– Veios dos carros temperados e endurecidos, ajustáveis por porca de veio
– Avanço fino e gama de roscagem
– Luz LED para iluminar a área de trabalho
– Conjunto engrenagens substituíveis para polegadas e módulo rosca
– Painel de controlo com fonte de alimentação de 24-V DC
– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
– Volantes desacoplados testados para EN 23125
– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
– Quadro eléctrico com componentes Siemens ou Schneider
– Volantes com sistema de segurança no eixo X e Z
– Tabuleiro de limalhas extraível pela frente
– Porta ferramentas aperto rápido SWH 5-B
– 1 Porta ferros 25 x 120 tipo D para ferramentas quadradas
– Display digital de cotas NEWALL DP 700
TZ 4V
– Redução do tempo de desaceleração do fuso principal através de recuperação de energia

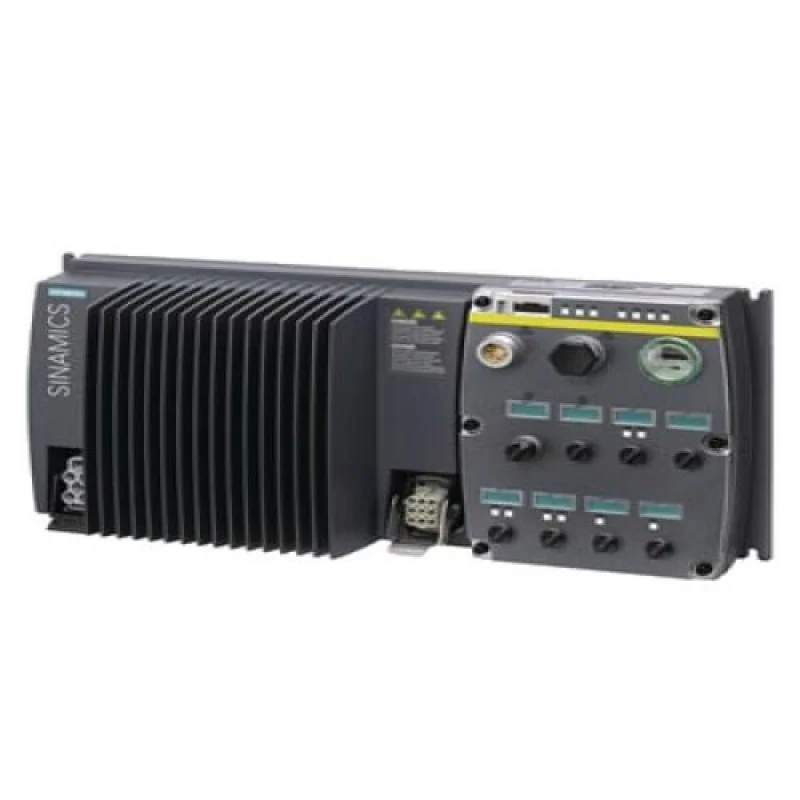

– Quadro elétrico com componentes Siemens ou Schneider

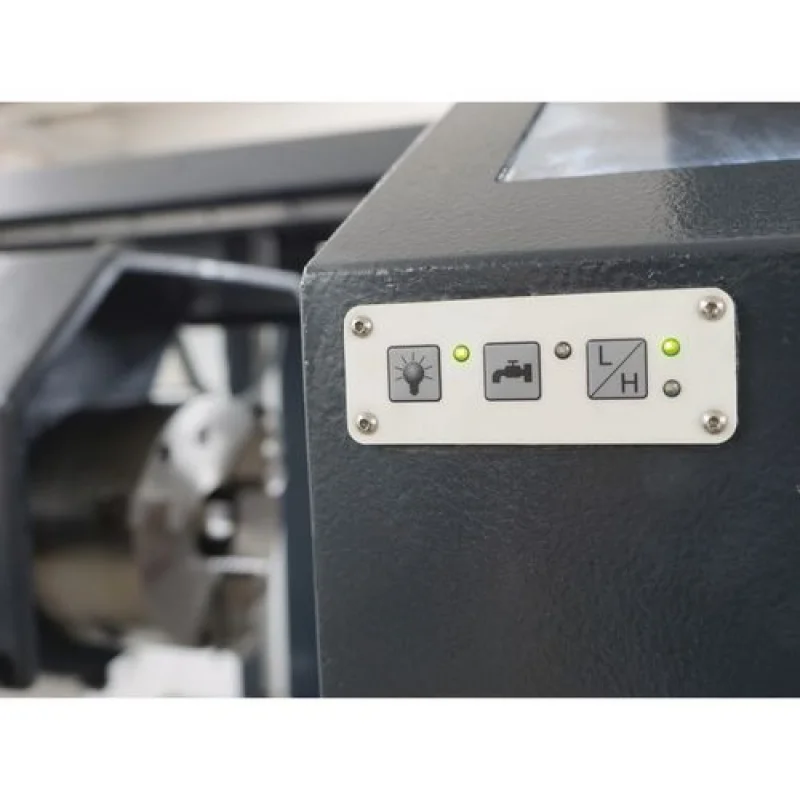

Painel controlo
- Para ligar
– Iluminação
– Lubrificação
– Selector do motor de 2 bobinagens
- Teclado fácil de limpar

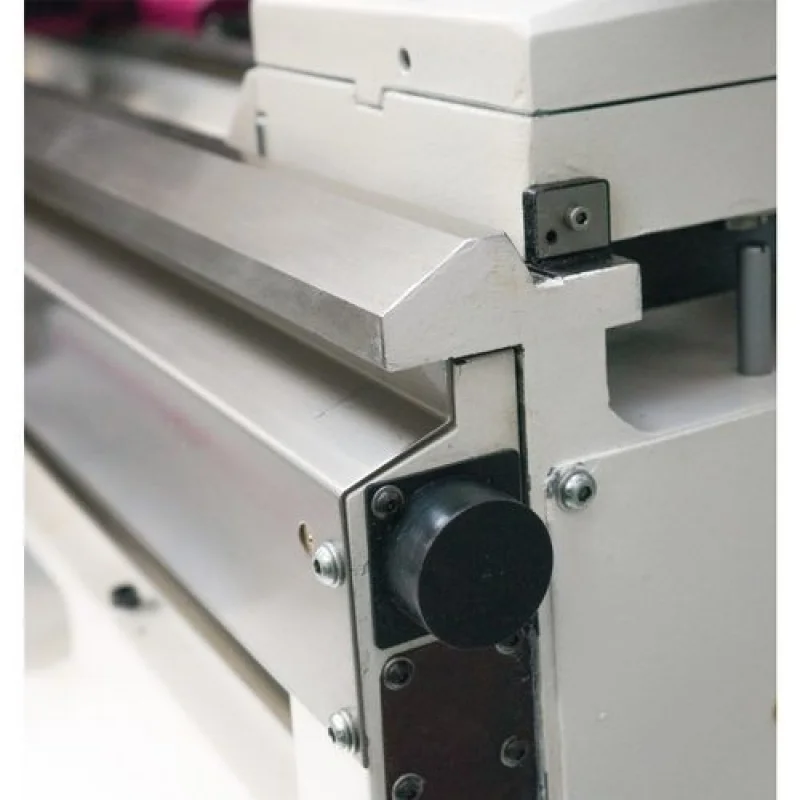

Geometria cava
- Ângulo plano
- Elevada retenção
Equipamento standard
> Luneta fixa Ø 10 – 130 mm
> Luneta móvel Ø 10 – 100 mm
> Redutor CM 3 und MK 6
> Centro fixo CM 3
> Porta-ferramentas troca rápida 5-B
> Suporte ferramentas 25×120 Tipo D para cinzel quadrado 20 mm
> Conjunto de engrenagens substituíveis por rosca métrica
> Máquina inicialmente com óleo premium
Ferramenta operacional
| Dados técnicos | TZ 4V** | |
| Art. no. | 3432245 | |
| Especificações técnicas | ||
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz | |
| Potência total | 6 kW | |
| Bomba refrigeração motor | 125 Watt | |
| Fuso | ||
| Motor | 5,5 kW | |
| Cone da árvore | MK 6 | |
| Cone árvore | DIN ISO 702-1 Nr. 5 | |
| Fuso árvore | Ø 52 mm | |
| Porta-ferramentas troca rápida | SWH 5-B | |
| Especificações técnicas | ||
| Altura do centro | 200 mm | |
| Distância entre os centros | 800 mm | |
| Ø Torneável sobre cava | 400 mm | |
| Ø Torneável sobre slide cruzado | 245 mm | |
| Carro transversal | 260 mm | |
| Velocidade | ||
| Velocidade fuso | 50 – 3.000 min-1 | |
| Estágios | 2 Velocidades, Controlado eletronic. | |
| Curso | ||
| Curso slide superior | 112 mm | |
| Curso slide cruzado | 212 mm | |
| Avanços e Passos | ||
| Avanço longitudinal na gama | 0,0263 – 1,8416 mm/Rev (48 Avanços) | |
| Gama de avanços | 0,0133 – 0,9321 mm/Rev (48 Avanços) | |
| Avanço métrico | 0,2 – 14 mm/Rev (26 Passos) | |
| Avanço polegadas
(Acessórios: Kit mudança rodas Art. No. 3444160) |
80 – 1 Gg/Polegadas (42 Passos) | |
| Rosca modular | 0,1 – 7mm x π (44 Rosca) | |
| Rosca diametral
(Acessórios: Kit mudança rodas Art. No. 3444160) |
3 – 200 Gg/π (33 Cursos) | |
| Contra ponto | ||
| Cone contra ponto | CM 3 | |
| Diâmetro / Curso | Ø 50 mm / 110 mm | |
| Dimensões | ||
| Dimensões C x L x A | 1.960 x 1.060 x 1.690 mm | |
| Peso | 1.250 kg | |
| Bucha TZ 4V | Art. no. |
| BISON Bucha 4 Grampos Ø 250 mm Nr. 5 Aço aperto central (Prato p/bucha 3450218 necessário) | 3450217 |
| Buchas e acessórios | Art. no. |
| Prato p/ bucha Ø 250 mm Nr. 5
(para bucha 3450216/3450217) |
3450218 |
| BISON Bucha 3 Grampos Ø 200 mm Nr. 5 Fundido aperto central (Prato p/bucha 3450212 necessário) | 3450210 |
| Prato p/ bucha Ø 200 mm Nr. 5 (para bucha 3450210) | 3450212 |
| Prato de fixação Ø 320 mm Nr. 5 | 3442979 |
| BISON Prato p/ bucha Ø 160 mm (Szf 3450245) | 3450246 |
| BISON Kit porta pinças 16C – Ø 160 mm
(Prato p/bucha 3450246 necessário) |
3450245 |
| Conj. ferramentas torno HM 25 mm, 5-peças | 3441623 |
| Conjunto de engrenagens substituíveis para polegadas e
módula rosca |
3444160 |
| Apoio anti-vibratório SE 55 (8 uni. necessárias) | 3352981 |
