TORNO TH4210D /400V C/ DPA21 OPTIMUM

Descrição

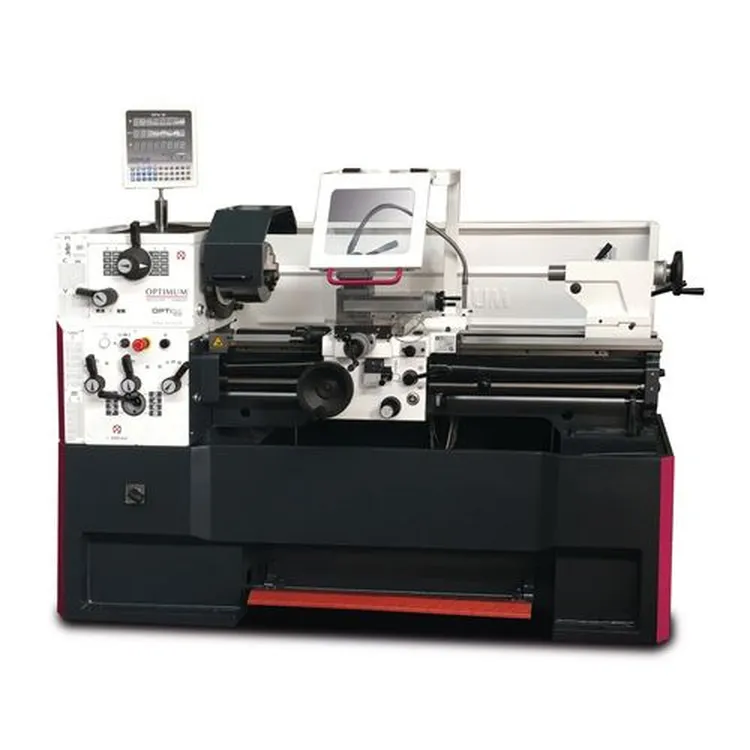

TORNO OPTIMUM TH4210D /400V C/ DPA21 OPTIMUM



Torno de avanço de precisão, tecnologia madura, totalmente completo, fácil de operar



– Guia de eixo Z temperado e polido

– Cone árvore Camlock DIN ISO 702-2 Nr. 6

– Deslizamento preciso

– Volantes com escala fina ajustável 0,04 / 0,02 mm

– Suporte ferramentas quádruplo

– Todos os guias ajustáveis usando cunhas

– Ajuste do slide superior ± 90°

– Concentricidade garantida do fuso, melhor que 0,015 mm

– Fuso principal em banho de óleo

– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis

– Volantes desacoplados testados para EN 23125

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Rotação direita/esquerda

– Lubrificação central

– Estrutura e Base uma peça única, em fundição Meehanite

– Dispositivo de paragem de emergência com pedal

– Rodas de segurança com função de libertação no eixo X e Z

– Cabeçote ajustável ± 10 mm para esferas giratórias

– Manga do fuso do cabeçote móvel e volante com escala fina ajustável

0,025 mm

– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,

para encher, esvaziar e limpar de acordo com a Norma DIN

– Lâmpada LED na proteção de limalhas



TH 4210D / TH 4215D:

– Display digital de cotas DPA21

> Teclado de membrana de fácil utilização, à prova de respingos de água, fechado e anti-reflexos

> Sensor fornecido para detecção da velocidade rotativa

> Escalas de vidro

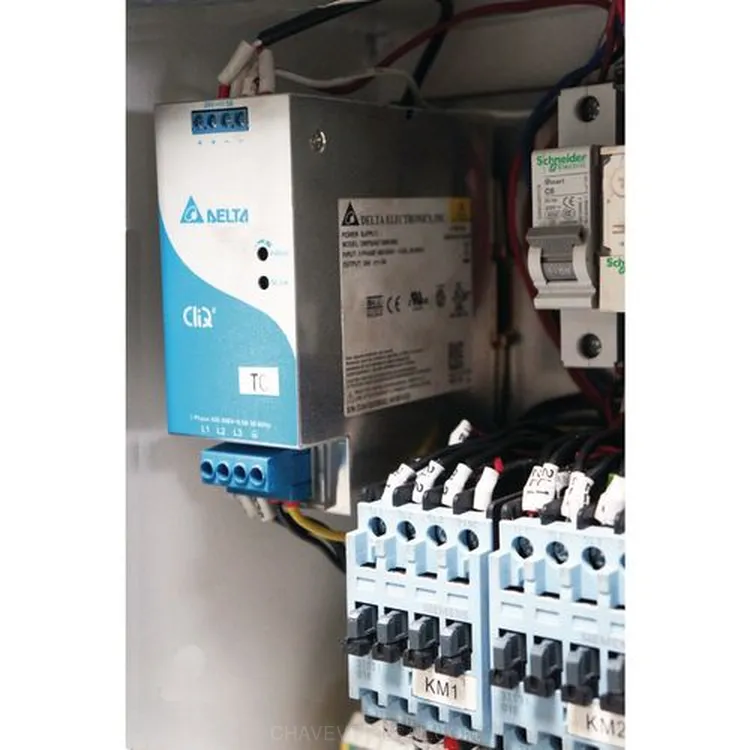

Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider



Lembre-se de comprar a bucha!



TH 4210D

• Art. no.: 3462055

Especificações Técnicas:

• Ligação Eléctrica: 400 V / 3 Ph ~50 Hz
• Potência Total: 4,6 kW
• Bomba Refrigeração Motor: 100 W

Fuso:

• Motor: 4,5 kW
• Cone da Árvore: MK 6
• Cone Árvore: Camlock DIN ISO 702-2 Nr. 6
• Fuso Árvore: Ø 52 mm
• Porta-Ferramentas Troca Rápida: 20 mm

Área de Trabalho:

• Altura do Centro: 210 mm
• Distância entre os Centros: 1.000 mm
• Ø Torneável sobre Cava: 420 mm
• Ø Torneável sem a Cava: 590 mm
• Comprimento Cava: 260 mm
• Ø Torneável sobre Slide Cruzado: 250 mm
• Largura Cava: 250 mm

Velocidade:

• Velocidade Fuso: 45 – 1.800 min⁻¹
• Estágios: 16 Velocidades

Curso:

• Curso Slide Superior: 140 mm
• Curso Slide Cruzado: 230 mm

Avanços e Passos:

• Avanço Longitudinal na Gama: 0,05 – 1,7 mm/Rev (17 Avanços)
• Gama de Avanços: 0,025 – 0,85 mm/Rev (17 Avanços)
• Avanço Métrico: 0,2 – 14 mm/Rev (39 Passos)
• Avanço Polegadas: 72 – 2 Gg/Polegadas (45 Passos)
• Rosca Diametral: 8 – 44 Gg/π (21 Cursos)
• Rosca Modular: 0,3 – 3,5 mm x π (18 Rosca)

Contra Ponto:

• Cone Contra Ponto: CM 4
• Contra Ponto-Diâmetro/Curso: Ø 50 mm / 120 mm

Dimensões:

• Comprimento: 1.940 mm
• Largura x Altura: 915 x 1.375 (DPA 1.600) mm
• Peso: 1.160 kg

OPCIONAIS

Buchas	Art Nr.
OPTIMUM Buchas
Bucha 3 Grampos Ø 250 mm Nr. 6, central	3442765
Bucha 4 Grampos Ø 250 mm Nr. 6, central	3442852
Bucha 4 Grampos Ø 250 mm Nr. 6, individual	3442884
BISON Buchas
Bucha 3 Grampos Ø 250 mm Nr. 6, Fundido central	3450330
Bucha 4 Grampos Ø 250 mm Nr. 6, Fundido central	3450380
Bucha 3 Grampos Ø 250 mm Nr. 6, Aço central	3450530
Bucha 4 Grampos Ø 250 mm Nr. 6, Aço central	3450580





Acessórios	Art Nr.
Porta-ferramentas troca rápida SWH 5-B	3384305
Montagem de fábrica SWH 5-B	9000400
Suporte ferramentas 25 x 120 Tipo D Quadrado	3384306
Suporte ferramentas 32 x 130 Tipo H Redondo	3384324
Conj. ferramentas torno HM 20 mm, 5-peças (pág. 188)	3441670
Conj. ferramentas torno HM 20 mm, 5-peças (pág. 188)	3441617
Apoio anti-vibratório SE 2 (6 uni. necessárias)	3381016
Apoio anti-vibratório SE 85 (6 uni. necessárias)	3352982
Bloco fixação 20-05	3440654
Porta pinças universais 5C	3441507
