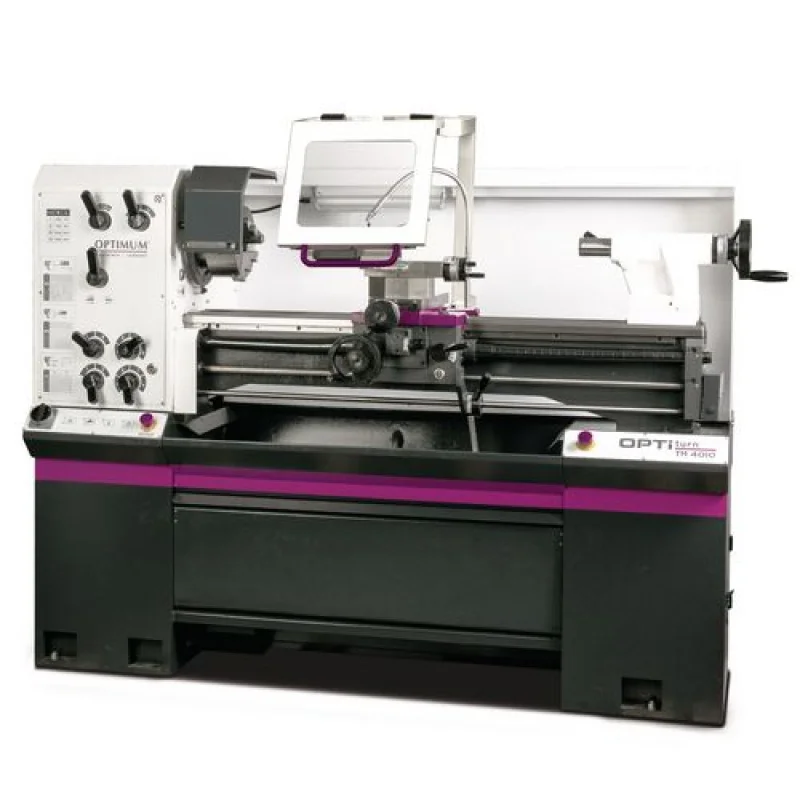

TORNO TM4010 / 400V / 3Ph C/ DPA21 OPTIMUM

Descrição

TORNO TM4010 / 400V / 3Ph C/ DPA21 OPTIMUM





Torno de avanço impressiona com design robusto e manuseio simples.

TM 4010D com display digital de cotas DPA 21





– Guia de eixo Z temperado e polido

– Cone árvore Camlock DIN ISO 702-2 Nr. 5

– Concentricidade garantida do fuso, melhor que 0,015 mm

– Engrenagens e eixos temperados em banho de óleo e em rolamentos de precisão

– Contra ponto com ,manga de fuso temperado

– Sistema elétrico – DC 24 Volt

– Todas as engrenagens em aço, endurecidas e polidas, eixos em rolamentos de agulha, todos os

componentes são lubrificados em banho de óleo

– Rotação direita/esquerda

– Rodas de segurança com função de libertação no eixo X e Z

– Paragem de emergência

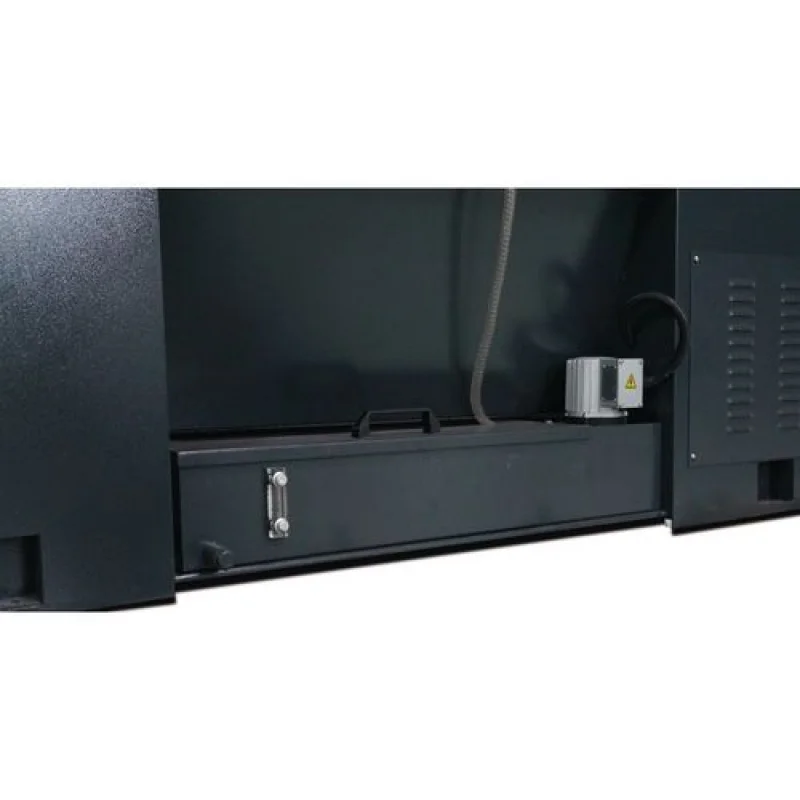

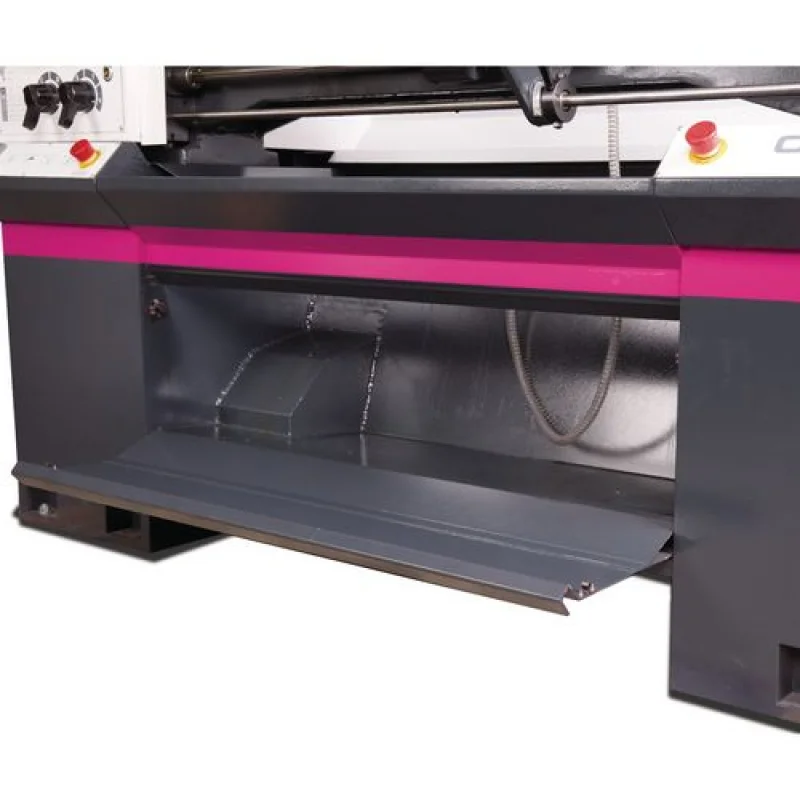

– Compartimento extraível para facilitar a remoção de limalhas pela frente

– Chassi das máquinas com design robusto em aço

– Bomba de refrigeração com depósito e indicador de nível

– Com dispositivo de segurança contra operação simultânea de rosqueamento e mecanismo de

alimentação

– Volantes desacoplados testados para EN 23125

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Lâmpada LED na proteção de limalhas

– Travão de motor eléctrico

– Bucha Ø 200 mm, Nr. 5 incluída

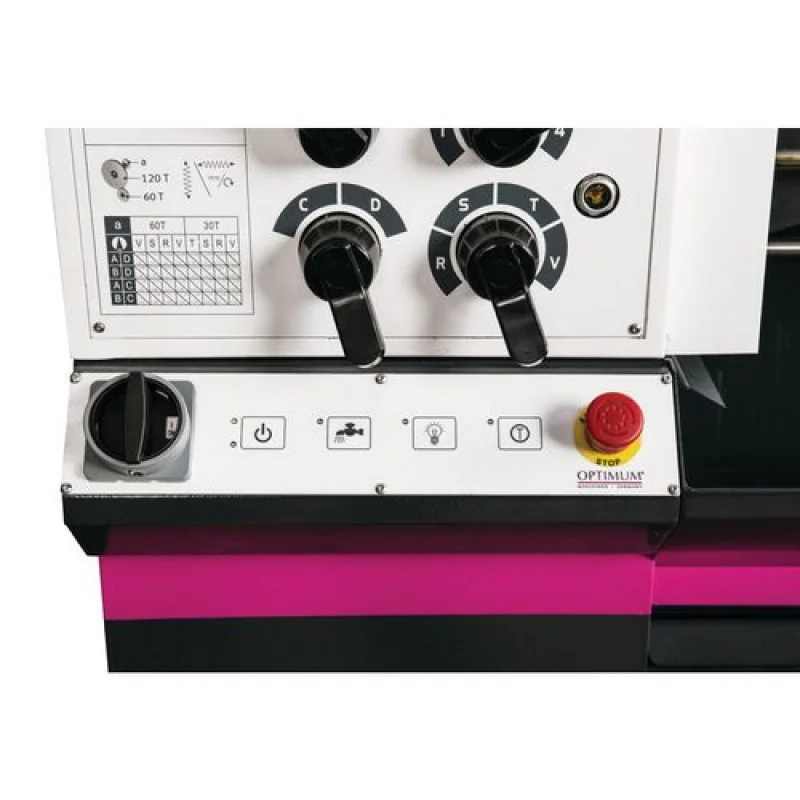

– Teclado de membrana fácil de usar

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

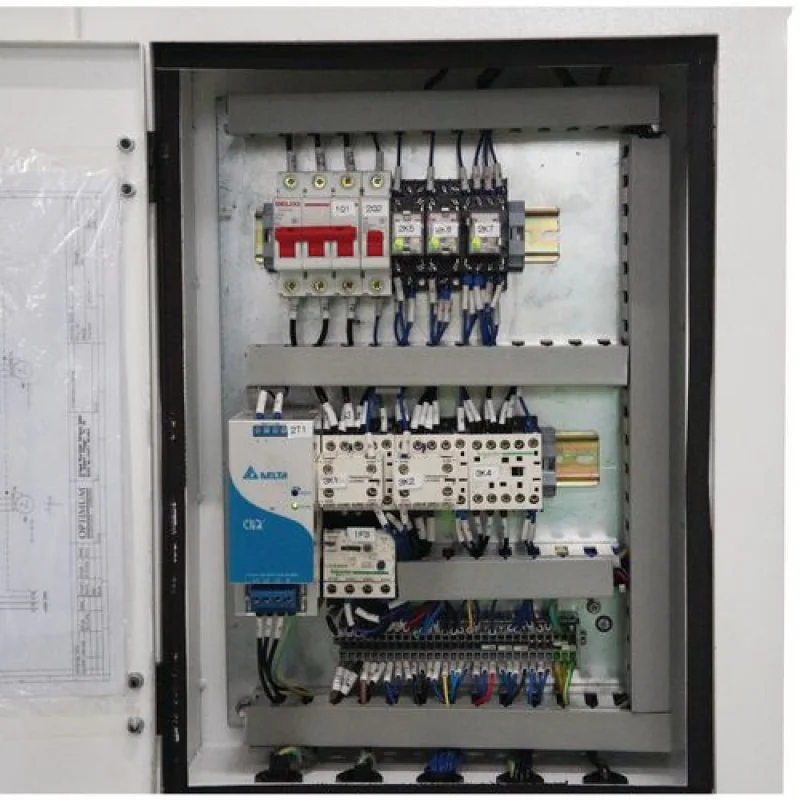

Painel de controlo

> Sistema elétrico 24V

Todos os contatores e relés da Siemens ou Schneider





Equipamento standard

>  Bucha 3 Grampos Ø 200 mm, Nr. 5

>   Porta-ferramentas  troca  rápida  3-E

>  Luneta fixa 7 – 102 mm

>  Luneta móvel 10 – 60 mm

> Redutor CM 3 / MK 6

>  Centro fixo CM 4

>  Máquina inicialmente com óleo premium

>   Ferramenta  operacional



Dados técnicos	TM 4010
Art. No.	3403040
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	2,3 kW
Bomba refrigeração motor	100 Watt
Fuso
Motor	2,2 kW
Cone da árvore	MK 6
Cone árvore	Camlock DIN ISO 702-2 Nr. 5
Fuso árvore	Ø 53 mm
Porta-ferramentas troca rápida	SWH 3-E
Área de trabalho
Altura do centro	200 mm
Distância entre os centros	1.000 mm
Ø Torneável sobre slide cruzado	400 mm
Ø Torneável sem a cava	250 mm
Velocidade
Velocidade rotativa	70 – 2.000 min-1
Estágios	8 Velocidades
Curso
Curso slide superior	98 mm
Curso slide cruzado	185 mm
Avanços e Passos
Avanço longitudinal na gama	0,014 – 0,38 mm/U (26 Avanços)
Gama de avanços	0,052 – 1,392 mm/U (32 Avanços)
Avanço métrico	0.4 – 7 mm/U (32 Passos)
Avanço polegadas	56 – 4 Gg/Zoll (31 Passos)
Contra ponto
Cone contra ponto	CM 4
Diâmetro / Curso	Ø 50 mm / 110 mm
Dimensões
Dimensões C x L x A	1.935 × 780 × 1.740 mm
Peso	500 kg







Buchas	Art Nr.
BISON Bucha 3 Grampos Ø 200 mm Nr. 5 central (Prato p/bucha 3450212 necessário)	3450210
BISON Bucha 4 Grampos Ø 250 mm Nr. 5 central (Prato p/bucha 3450218 necessário)	3450216



Acessórios	Art Nr.
Suporte ferramentas 20 x 100 Tipo D Quadrado	3384304
Suporte ferramentas 30 x 100 Tipo H Redondo	3384322
Conj. ferramentas torno 16 mm, 11-peças (veja a pág. 186)	3441604
Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186)	3441668
Conj. ferramentas torno 16 mm, 5-peças “Made in Germany“ (pág. 186)	3441216
Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186)	3441610
Prato de fixação Ø 320 mm Nr. 5	3442979
Apoio anti-vibratório SE 2 (6 uni. necessárias)	3381016
Apoio anti-vibratório SE 85 (6 uni. necessárias)	3352982
Esbarro com ajuste fino	3441523
