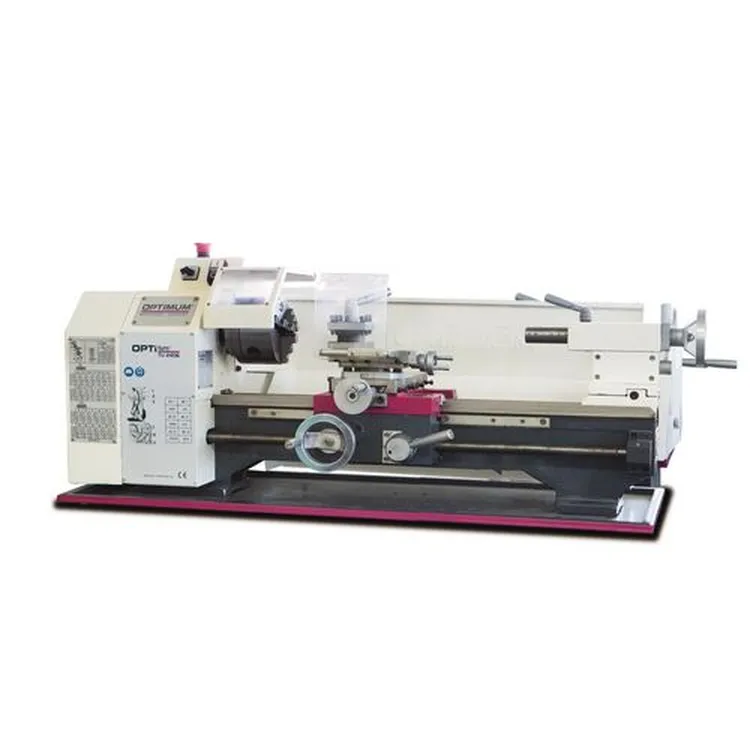

TORNO TU2406/400V OPTIMUM
REF: OPTI3420353
Fuso
Área de trabalho
Velocidade
Curso
Passos
Contra ponto
Dimensões
- Descrição
- Solicitar Contacto
Descrição
TORNO TU2406/400V OPTIMUM
Tornos versáteis para trabalhos do dia-a-dia.
– Retificado c/ precisão
– Guia de eixo Z temperado e polido
– Concentricidade garantida, melhor que 0.009 mm
– Rolamentos cônicos em qualidade P5
– Deslizamento preciso
– Volantes com escala fina ajustável 0,04 / 0,01 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Precisão de rotação da bucha melhor que 0.05 mm
– Transmissão para alternar entre a função de roscar e tornear automática
– Rotação direita/esquerda
– Contra ponto ajustável ± 5 mm para esferas
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,02 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Botão paragem de emergência
– Rolamentos de impulso
– Extensa gama de acessórios
– Bucha 3 Grampos incluída
Acessórios
Chassi de máquinas
Art.-Nr. 3440409
Apoio anti-vibratório-Base SE 1
(6 uni. necessárias)
Art.-Nr. 3381012
Apoio anti-vibratório SE 55
(6 uni. necessárias)
Art.-Nr. 3352981
Equipamento standard
> Bucha 3 Grampos Ø 125 mm, central
> Centro fixo CM 2 und CM 3
> Proteção
> Tabuleiro de limalhas
> Suporte ferramentas quádruplo
> Conjunto de engrenagens substituíveis
Ferramenta operacional
| Dados técnicos | TU 2406 | |
| Art. no.(400 V) | 3420353 | |
| Especificações técnicas | ||
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz | |
| 400 V / 3 Ph ~50 Hz | ||
| Motor | 750 W | |
| Fuso | ||
| Cone da árvore | CM 3 | |
| Cone árvore | cílindrico Ø 52 mm | |
| Fuso árvore | Ø 21 mm | |
| Altura suporte ferramentas quádruplo | 14 mm | |
| Área de trabalho | ||
| Altura do centro | 125 mm | |
| Distância entre os centros | 550 mm | |
| Ø Torneável sobre cava | 250 mm | |
| Carro transversal | 135 mm | |
| Velocidade | ||
| Velocidade fuso | 125 – 2.000 min-1 | |
| Nº velocidades | 6 Velocidades | |
| Curso | ||
| Curso slide superior | 75 mm | |
| Curso slide cruzado | 120 mm | |
| Passos | ||
| Avanço métrico | 0,4 – 3,5 mm/Rev (14 Passos) | |
| Avanço polegadas | 44 – 10 Gg/Polegadas (12 Passos) | |
| Contra ponto | ||
| Cone contra ponto | CM 2 | |
| Contra ponto – Curso | 70 mm | |
| Dimensões | ||
| Dimensões C x L x A | 1.090 x 594 x 484 mm | |
| Peso | 125 kg | |
| Buchas e Acessórios | Art Nr. |
| Bucha 4 Grampos Ø 125 mm, central
(Prato p/bucha 3440511 necessário) |
3442812 |
| Bucha 4 Grampos Ø 125 mm, individual
(Prato p/bucha 3440511 necessário) |
3442874 |
| Prato Ø 125 mm (Buchas 3442812/3442874) | 3440511 |
| Prato de fixação Ø 220 mm | 3440552 |
| > Informações sobre buchas na pág.166 | |
| Acessórios | Art Nr. |
| Luneta fixa Ø máx de passagem Ø 50 mm | 3441315 |
| Luneta móvel Ø máx de passagem Ø 34 mm | 3441310 |
| Porta-ferramentas troca rápida SWH 1-A | 3384301 |
| Montagem de fábrica SWH 1-A | 9000401 |
| Suporte ferramentas 20 x 90 Tipo D Quadrado | 3384302 |
| Suporte ferramentas 20 x 85 Typ H Redondo | 3384321 |
| Conj. ferramentas torno 10 mm, 11-peças (veja a pág. 185) | 3441602 |
| Conj. ferramentas torno 12 mm, 11-peças (veja a pág. 185) | 3441603 |
| Conj. ferramentas torno 12 mm, 5-peças (veja a pág. 185) | 3441666 |
| Conj. ferramentas torno 12 mm, 5-peças “Made in Germany“ | 3441212 |
| Kit porta pinças ER 25, cílindrico | 3440505 | |
| Kit porta pinças ER 32, curto | 3440506 | |
| Display digital de cotas DRO 5 inclui 3
sensores magnéticos |
3383975 | |
| Fita magnética Comprimento 1.100 mm | 3383978 | |
| Montagem de fábrica | 9000420 | |
