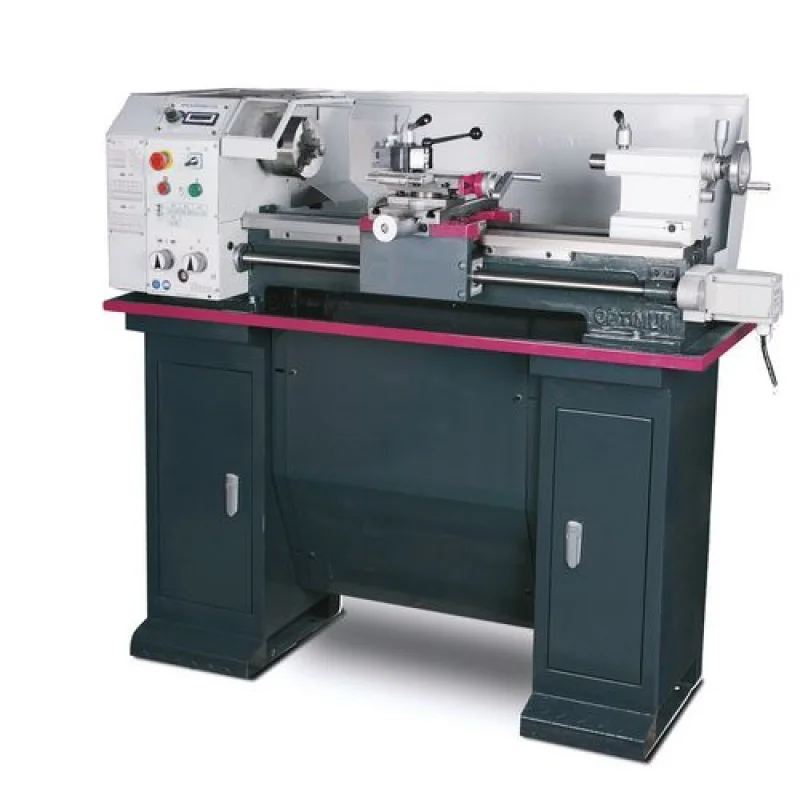

TORNO TU2807 /230V VARIO OPTIMUM
4,095.00 € + IVA
5,036.85 € Incl. IVA
TORNO OPTIMUM TU2807 /230V VARIO OPTIMUM
- Descrição
- Solicitar Contacto
Descrição
TORNO TU2807 /230V VARIO OPTIMUM
Torno com avanço para utilizadores exigentes
TU 2807V com potente motor sem escovas para controlo variável da velocidade
– Retificado c/ precisão
– Motor potente e isento de manutenção
– Avanço suave com engrenagens arredondadas em banho de óleo
– Guia de eixo Z temperado e polido
– Concentricidade garantida melhor que 0.009 mm
– Concentricidade na bucha do torno melhor que 0,04 mm
– Avanço longitudinal/fuso principal automático
– Transmissão para alternar entre a função de roscar e tornear automática
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Rotação direita/esquerda
– Fuso principal temperado em rolamentos cônicos de precisão ajustáveis
– Rolamentos cônicos em qualidade P5
– Proteção contra limalhas no slide inferior
– Contra ponto ajustável ± 5 mm para esferas
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,02 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Conjunto de engrenagens substituíveis incluídas para roscar
– Volantes com escala fina ajustável 0,04 / 0,01 mm
– Rolamentos de impulso
– Bucha 3 Grampos incluída
– Botão paragem de emergência
– Totalmente equipado, permitindo que o usuário seja produtivo de imediato
TU 2807V
– Aço de alta precisão para velocidades superiores
– Velocidade facilmente ajustável via potenciómetro
– Visor digital de velocidade
– Potente motor sem escovas. Torque constante em toda a gama de velocidades e extremamente
Silencioso
TU 2807V

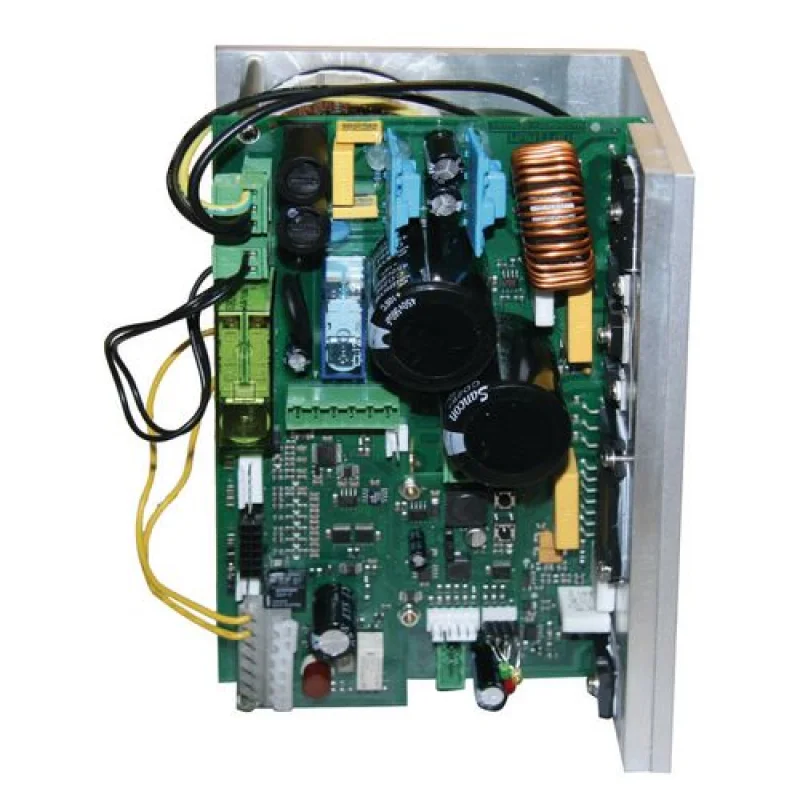

Variador Optimum
> Ação suave
> Torque constante em todas as velocidades
> Extremamente potente
Acessórios

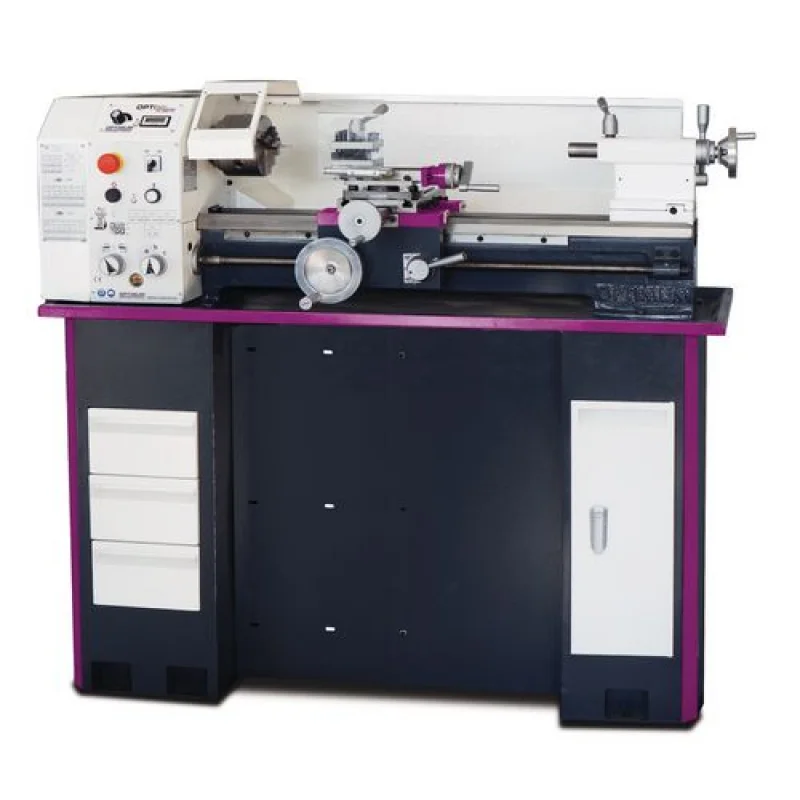

Chassi de máquinas
Art.-Nr. 3440409
Apoio anti-vibratório-Base SE 1
(6 uni. necessárias)
Art.-Nr. 3381012
Apoio anti-vibratório SE 55
(6 uni. necessárias)
Art.-Nr. 3352981
Equipamento standard
> Bucha 3 Grampos Ø 125 mm, central
> Centro fixo CM 2 und CM 4
> Proteção
> Tabuleiro de limalhas
> Ferramentas de corte HSS
> Suporte ferramentas quádruplo 13,5 mm
> Conjunto de engrenagens substituíveis
> Ferramenta operacional
| Dados técnicos | TU 2807V** | |
| Art. no.(230 V) | 3427006 | |
| Especificações técnicas | ||
| Ligação eléctrica | 230 V / 1 Ph ~50 | |
| Motor | 1,5 kW | |
| Fuso | ||
| Cone da árvore | CM 4 | |
| Cone árvore | Curto | |
| Fuso árvore | Ø 26 mm | |
| Altura suporte ferramentas quádruplo | max. 13,5 mm | |
| Área de trabalho | ||
| Altura do centro | 140 mm | |
| Distância entre os centros | 700 mm | |
| Ø Torneável sobre cava | 266 mm | |
| Ø Torneável sobre slide cruzado | 170 mm | |
| Largura cava | 180 mm | |
| Velocidade | ||
| Velocidade fuso | 30 – 4.000 min- | |
| Nº velocidades | 4 Velocidades, Controlado eletro | |
| Curso | ||
| Curso slide superior | 60 mm | |
| Curso slide cruzado | 160 mm | |
| Avanços e Passos | ||
| Avanço longitudinal na gama | 0,07 – 0,4 mm/Rev (6 Avanços) | |
| Avanço métrico | 0,2 – 3,5 mm/Rev (18 Passos) | |
| Avanço polegadas | 56 – 8 Gg/Polegadas (21 Passos) | |
| Contra ponto | ||
| Cone contra ponto | CM 2 | |
| Manga contra ponto- Diâmetro/Curso | 30 mm /85 mm | |
| Dimensões | ||
| Dimensões C x L x A | 1.370 x 660 x 440 | |
| Peso | 180 kg |
| Buchas e Acessórios | Art Nr. |
| Bucha 4 Grampos Ø 125 mm, individual
(Prato p/bucha 3441312 necessário) |
3442874 |
| Bucha 4 Grampos Ø 125 mm, central
(Prato p/bucha 3441312 necessário) |
3442812 |
| Prato Ø 125 mm (3442874/3442812 ) | 3441312 |
| Bucha 3 Grampos Ø 160 mm, central
(Prato p/bucha 3441413 necessário) |
3442716 |
| Bucha 4 Grampos Ø 160 mm, central
(Prato p/bucha 3441413 necessário) |
3442816 |
| Prato Ø 160 mm (3442716/3442816 ) | 3441413 |
| > Informações sobre buchas na pág.166 | |
| Acessórios | Art Nr. |
| Luneta fixa Ø máx de passagem Ø 55 mm | 3441415 |
| Luneta móvel Ø máx de passagem Ø 56 mm | 3441410 |
| Porta-ferramentas troca rápida SWH 1-A | 3384301 |
| Montagem de fábrica SWH 1-A | 9000401 |
| ErsatzSuporte ferramentas 20 x 90 Tipo D Quadrado | 3384302 |
| ErsatzSuporte ferramentas 20 x 85 Tipo H Redondo | 3384321 |
| Conj. ferramentas torno 10 mm, 11-peças (veja a pág. 185) | 3441602 |
| Conj. ferramentas torno 12 mm, 11-peças (veja a pág. 185) | 3441603 |
| Conj. ferramentas torno 12 mm, 5-peças “Made in
Germany“ |
3441212 |
| Jogo pinças ER 32, 3 – 20 mm | 3441122 |
| Kit porta pinças ER 25, cilíndrico | 3441305 |
| Kit porta pinças ER 32, curto | 3441306 |
| Display digital de cotas DRO 5 inclui 3 sensores magnéticos | 3383975 |
| Fita magnética Comprimento 1.100 mm | 3383978 |
| Montagem de fábrica | 9000420 |
