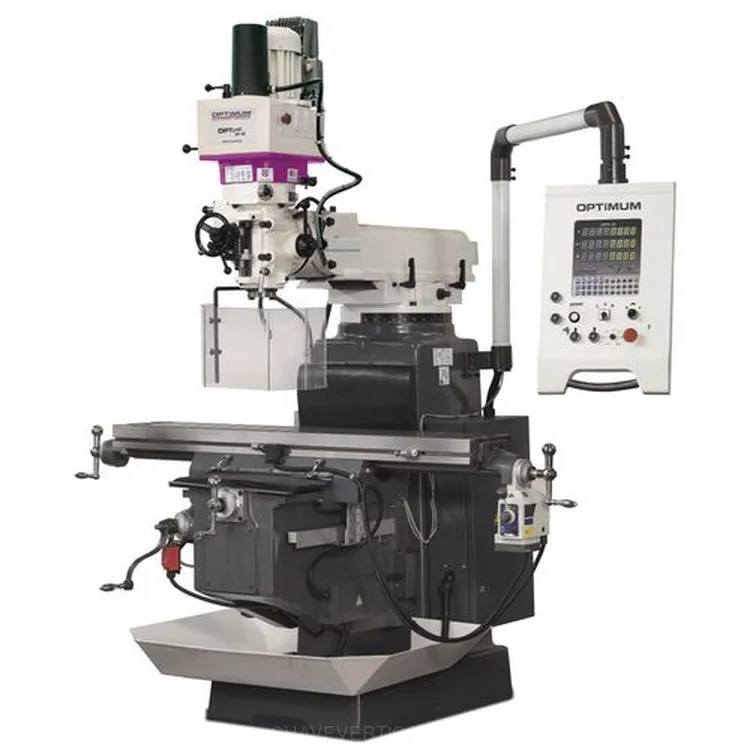

FRESADORA /FERRAMENTEIRA OPTIMUM MF4V C/ DPA21 OPTIMUM
REF: OPTI3336050
- Com variador de velocidade Siemens SINAMICS G110M e visualizador digital de posição nos 3 eixos
- Design pesado e sólido feito de ferro fundido Meehanite de alta qualidade
- Cabeça de furação-fresagem inclinável em ± 45°
- Cabeça de furação-fresagem giratória ± 90°
- Ajuste motorizado nos eixos X e Z
DADOS TÉCNICOS:
- Dimensões (produto) CxLxA aprox. 1500 x 1450 x 2200 milímetros
- Peso líquido aprox. 1150kg
- Inclinação cabeça ± 90 °
- Diâmetro máximo da cabeça de fresagem 100 milímetros
- Capacidade de furação em Aço (S235JR) 32 milímetros
- Diâmetro máximo da fresa 20 milímetros
- Capacidade de furação continua em Aço (S235JR) 28 milímetros
- Tensão de alimentação 400 V
- Frequência da rede 50Hz
- Dimensões da mesa horizontal CxL 1370 x 254 mm
- Capacidade de carga da mesa 275kg
- Potência bomba de refrigeração 100 W
- Padrão DIN EN 55011, Nível EMC C2
- Curso manual do eixo X 900 milímetros
- Curso manual do eixo Y 320 milímetros
- Curso manual do eixo Z 400 milímetros
- Curso automático eixo X 800 milímetros
- Curso automático eixo Z 365 milímetros
- Cone da árvore ISO 40 DIN 2080
- Faixa de velocidade 9 – 6750 min¯¹
- Número de velocidades 8
- Controle de velocidade do fuso vertical ajustável eletronicamente
- Curso da árvore milímetros 127 mm
- Velocidades da alimentação da descida automática 0,038/0,076/0,152 mm/rotação
- Motor da árvore 3 kW
- Potência absorvida 4,5 kW
CONTEÚDO DE ENTREGA:
- Ferramenta operacional
- Descrição
- Solicitar Contacto
- Avaliações (0)
Descrição
FRESADORA /FERRAMENTEIRA OPTIMUM MF4V C/ DPA21 OPTIMUM
Modelos de Furar-Fresar multifunções para profissionais – com variador de velocidade electrónico e Display digital cotas de 3-eixos DPA 21
Estrutura e Construção
-
Estrutura: Robusta, construída em fundição Meehanite de alta qualidade
-
Mesa: Mesa de movimentos cruzados robusta, para processamento de superfícies com precisão
-
Guias: Eixos X e Z com guia ajustável em rabo de andorinha
Precisão e Funcionalidade
-
Precisão de concentricidade: Inferior a 0.01 mm, graças a rolamentos cónicos de precisão
-
Árvore: Avanço automático
-
Batente de profundidade: Ajustável, com escala milimétrica
-
Função de roscar: Rotação direita/esquerda
Segurança e Equipamentos
-
Protecção da bucha: Grande e ajustável, com microswitch
-
Sistema Vario: Vario Lenze
-
Sistema de refrigeração: Incluído (mencionado duas vezes, consolidado)
MF 2V:
– Eixo Y com guia de encaixe ajustável
MF 4V:
– Eixo Y com guia plano
– Eixo Y de grande curso de 400 mm
– Ajuste de altura da mesa motorizada (eixo Z)
Conversores Siemens – SINAMICS G110M
-
Compatibilidade EMC: Especialmente compatível com a norma EMC devido ao seu design compacto
-
Função de segurança: Inclui função de segurança interna
Painel de Comando
-
Painel de controlo: Integrado
-
Display: Digital, modelo DPA 21
-
Rotação: Painel rotativo em torno do seu próprio eixo
Sistema de fixação de ferramenta opcional
(Art. no.: 3352394)
| Dados técnicos | MF 4V |
| Art. No. | 3336050 |
| Especificações técnicas Ligação eléctrica |
400 V / 3 Ph ~50 Hz |
| Potência total | 4 kW |
| Motor | 3 kW |
| Bomba refrigeração motor | 100 Watt |
| Desempenho de perfuração Em aço (S235JR) |
Ø 32 mm |
| Contínuo em aço(S235JR) | Ø 28 mm |
| Dimensão fresa (max.) | Ø 100 mm |
| Dimensão fresa topo (max.) | Ø 20 mm |
| Fuso | |
| Curso | |
| Cone árvore | |
| Alcance | 200 – 680 mm |
| Cabeça | |
| Velocidade rotativa | 9 – 6.750 min-1 |
| Estágios | 8 Velocidades, eletronicamente ajustável |
| Inclinação | ± 45° |
| Avanço da árvore | 3 Velocidades: 0,038 / 0,076 / 0,152 mm/U |
| Mesa perfuração | |
| Mesa C x L | 1.370 x 254 mm |
| Capacidade de carga max. | 275 kg |
| Rasgos T / Espaçamento / Nº | 16 mm / 63 mm / 3 |
| Distância fuso-Mesa perfuração | 40 – 446 mm |
| Curso | |
| Eixo-X | manual 930 mm / automático 850 mm |
| Eixo-Y | manual 400 mm |
| Eixo-Z | manual 406 mm / automático 350 mm |
| Dimensões Dimensões C x L x A |
1.500 x 1.450 x 2.200 mm |
| Peso | 1.150 kg |
Equipamento standard
> Tabuleiro
> Ferramenta operacional
| Prensas ZAS 50 |
Art. no. 3354170 |
| HMS 125 | 3355127 |
| FMS 125 | 3354125 |
| FMS 150 | 3354150 |
| FMSN 125 | 3354120 |
| FMSN 150 | 3354130 |
| VMQ 125 | 3354182 |
| VMQ 150 | 3354183 |
| MV3-75 | 3354175 |
| MV3-125 | 3354178 |
| DAS 100 | 3355500 |
| HCV 105 | 3536210 |
| Acessórios Kit espaçadores, 20-peças |
Art. no. 3354001 |
| Prato Horizontal/Vertical RT 150 | 3356150 |
| Prato Horizontal/Vertical RT 200 | 3356200 |
| Prato Horizontal/Vertical RTE 165 | 3356365 |
| Prato Horizontal/Vertical RTU 165 | 3354165 |
| Kit ferramentas fixação SPW 14, 58-peças | 3352018 |
| Jogo fresas HSS TiN-revestido 12-peças | 3352250 |
| Jogo fresas HSS TiN-revestido 20-peças | 3352255 |
| Apoio anti-vibratório SEU1 (4 peças necessárias) veja a pág. 128 |
3352985 |
| Apoio anti-vibratório SE 85 (4 peças necessárias) | 3352982 |
| Cone bucha ISO 40/B16 | 3352070 |
| Conjunto de pinça 18-peças ISO40 | 3352056 |
| Fresa de facejar ISO 40 DIN 2080 | 3350216 |
| Jogo porta buris ISO40 | 3352128 |
| Avanço mesa universal V250 | 3352025 |
| Avanço mesa montagem V250 | 9000489 |
| Fixador de ferramentas pneumático ISO 40 3352394 (Pedidos sem montagem: alguns ajustes poderão ser necessários.) |
3352394 |
