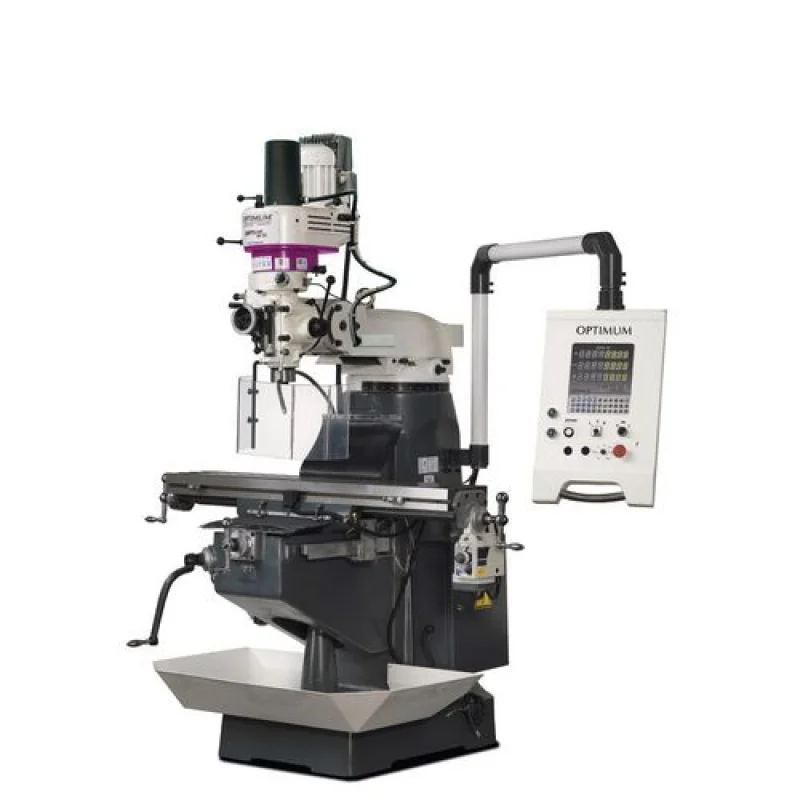

FRESADORA /FERRAMENTEIRA OPTIMUM MF2V C/ DPA21 OPTIMUM

Descrição

FRESADORA /FERRAMENTEIRA OPTIMUM MF2V C/ DPA21 OPTIMUM



Modelos de Furar-Fresar multifunções para profissionais – com variador de velocidade electrónico e Display digital cotas de 3-eixos DPA 21



– Estrutura robusto, construída em fundição Meehanite de alta qualidade
– Mesa de movimentos cruzados robusta, para o processamento das superfícies com precisão.
– Elevada precisão concentricidade graças a rolamentos cónicos de precisão inferior a 0.01 mm medidas na árvore
– Avanço automático da árvore
– Batente de profundidade de perfuração ajustável com escala milimétrica.
– Rotação dir./esq. para a função roscar
– Eixos X e Z com guia ajustável em rabo de andorinha
– Sistema de refrigeração
– Protecção da bucha, grande e ajustável, com microswitch
– Sistema Vario Lenze
– Sistema refrigeração
MF 2V:
– Eixo Y com guia de encaixe ajustável

Conversores Siemens
SINAMICS G110M
> Especialmente compatível com a norma EMC pelo seu design compacto
> Função de segurança interna

Painel comando
> Painel de controlo integrado
> Display digital cotas DPA 21
> Rotativo em torno do seu próprio eixo

Sistema de fixação de ferramenta opcional
(Art. no.: 3352394)





Dados técnicos	MF 2V
Art. No.	3336030
Especificações técnicas Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	2,2 kW
Motor	1,5 kW
Bomba refrigeração motor	100 Watt
Desempenho de perfuração Em aço (S235JR)	Ø 24 mm
Contínuo em aço(S235JR)	Ø 20 mm
Dimensão fresa (max.)	Ø 76 mm
Dimensão fresa topo (max.)	Ø 18 mm
Fuso
Curso	127 mm
Cone árvore	ISO 40 DIN 2080
Alcance	213 – 533 mm
Cabeça
Velocidade rotativa	10 – 5.100 min-1
Estágios	6 Velocidades, eletronicamente ajustável
Inclinação	± 45°
Avanço da árvore	3 Velocidades: 0,038 / 0,076 / 0,152 mm/U
Mesa perfuração
Mesa C x L	1.245 x 230 mm
Capacidade de carga max.	230 kg
Rasgos T / Espaçamento / Nº	16 mm / 63 mm / 3
Distância fuso-Mesa perfuração	57 – 463 mm
Curso
Eixo-X	manual 800 mm / automático 730 mm
Eixo-Y	manual 305 mm
Eixo-Z	manual 406 mm
Dimensões Dimensões C x L x A	1.400 x 1.450 x 2.150 mm
Peso	950 kg

Equipamento standard
> Tabuleiro
> Ferramenta operacional



Prensas ZAS 50	Art. no. 3354170
HMS 125	3355127
FMS 125	3354125
FMS 150	3354150
FMSN 125	3354120
FMSN 150	3354130
VMQ 125	3354182
VMQ 150	3354183
MV3-75	3354175
MV3-125	3354178
DAS 100	3355500
HCV 105	3536210



Acessórios Kit espaçadores, 20-peças	Art. no. 3354001
Prato Horizontal/Vertical RT 150	3356150
Prato Horizontal/Vertical RT 200	3356200
Prato Horizontal/Vertical RTE 165	3356365
Prato Horizontal/Vertical RTU 165	3354165
Kit ferramentas fixação SPW 14, 58-peças	3352018
Jogo fresas HSS TiN-revestido 12-peças	3352250
Jogo fresas HSS TiN-revestido 20-peças	3352255
Apoio anti-vibratório SEU1 (4 peças necessárias) veja a pág. 128	3352985
Apoio anti-vibratório SE 85 (4 peças necessárias)	3352982
Cone bucha ISO 40/B16	3352070
Conjunto de pinça 18-peças ISO40	3352056
Fresa de facejar ISO 40 DIN 2080	3350216
Jogo porta buris ISO40	3352128
Avanço mesa universal V250	3352025
Avanço mesa montagem V250	9000489
Fixador de ferramentas pneumático ISO 40 3352394 (Pedidos sem montagem: alguns ajustes poderão ser necessários.)	3352394
