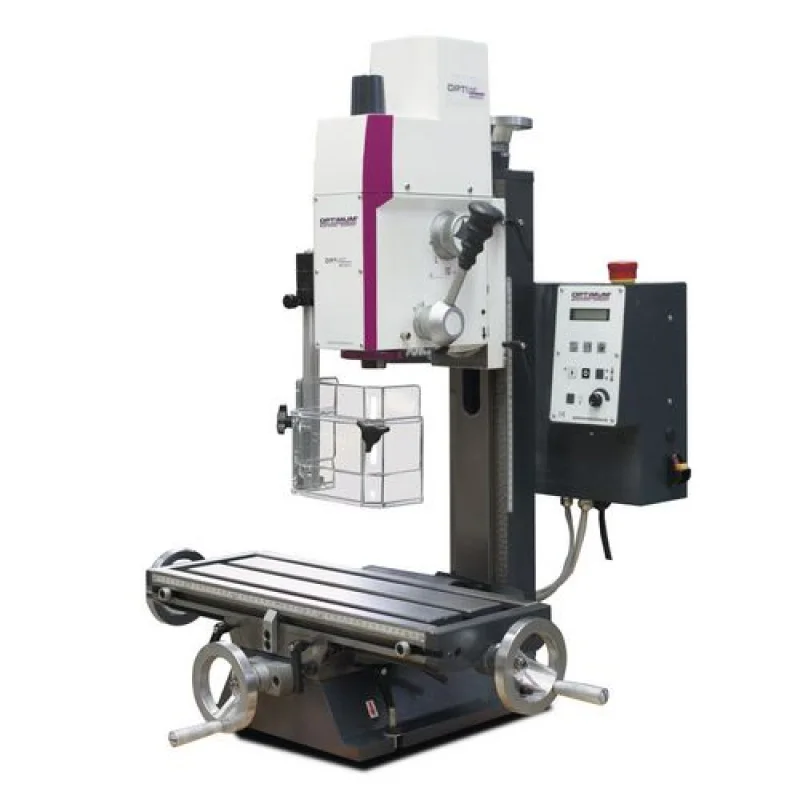

MÁQ. FURAR /FRESAR MH20/230V/MT2 VARIO OPTIMUM
Características Principais
- Ligação Elétrica: 230 V / 1 Ph ~50 Hz
- Potência do Motor: 750 W
- Desempenho de Perfuração:
- Em Aço (S235JR): Ø 16 mm
- Contínuo em Aço (S235JR): Ø 12 mm
- Dimensão Fresa (Máx.): Ø 52 mm
- Dimensão Fresa Topo (Máx.): Ø 20 mm
- Fuso:
- Curso: 50 mm
- Diâmetro: Ø 60 mm
- Cone Árvore: CM 2
- Alcance: 170 mm
- Cabeça:
- Velocidade Rotativa: 100 – 3.000 min-1
- Estágios: 2 Velocidades, Velocidade Ajustável Eletronicamente
- Inclinação: ± 90°
- Mesa de Perfuração:
- Mesa C x L: 510 x 180 mm
- Rasgos T / Espaçamento / Nº: 12 mm / 63 mm / 3
- Capacidade de Carga Máx.: 50 kg
- Distância Fuso – Mesa de Perfuração: 255 mm
- Curso:
- Eixo-X: 280 mm
- Eixo-Y: 175 mm
- Eixo-Z: 210 mm
- Dimensões:
- Dimensões C x L x A: 750 x 650 x 820 mm
- Peso: 94 kg
- Descrição
- Solicitar contacto
- Avaliações (0)
Descrição
MÁQ. FURAR /FRESAR MH20/230V/MT2 VARIO OPTIMUM
Fresadoras/furadoras robustas com variador de velocidade eletrónico
– Painel de comando com teclado de membrana simples de operar
– Electrónica de 24V
– Display digital para profundidade e velocidade de fácil leitura
– Interruptor de paragem de emergência
– Motor potente com monitorização de corrente permanente
– Eletrônica de controlo com relé integrado
– Cabeça de perfurar e fresar inclinável em ± 90 °
– Veios sem folgas, ajustáveis por intermédio de porcas
– Rotação dir./esq.
– Luz na máquina
– Alta concentricidade medida pelo rolamento de rolos cônicos £ 0,015 mm na árvore
– Guia de rabo de andorinha estável, retificado com precisão, com cunhas ajustáveis
– Batentes ajustáveis
– Rolamentos de esferas de nos eixos, reguláveis sem folga
– Foles para proteger as guias
– Protecção da bucha grande ajustável em altura c/ microswitch
MH 20V
– Eixos dos pilares X, Y e Z com ranhura preparada para a montagem subsequente de fitas magnéticas

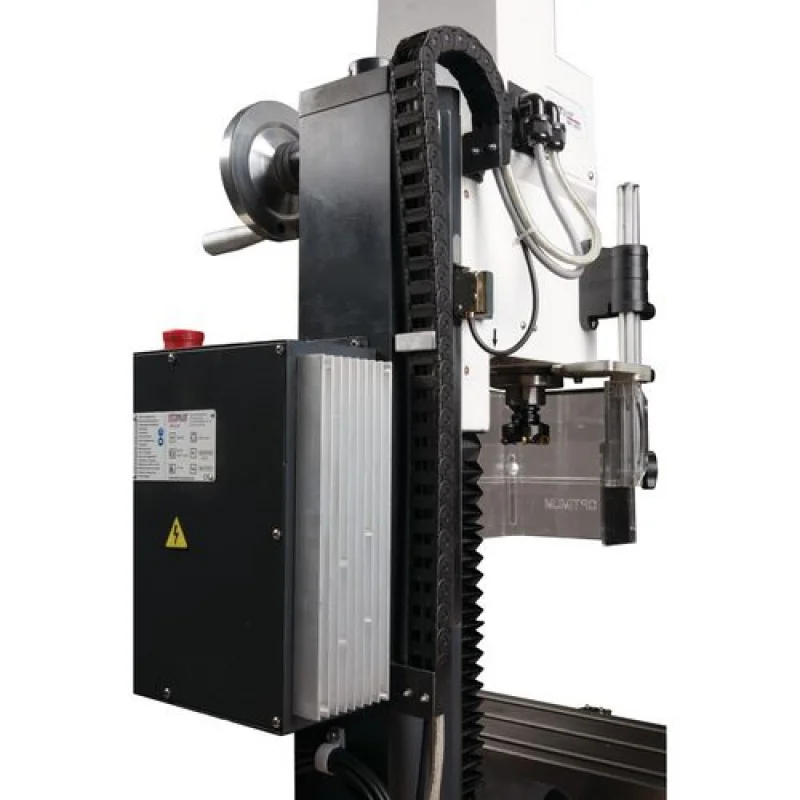

Corrente guia
> Condução dos cabos de energia na corrente guia
Sistema mecânico de fixação de troca rápida MH 22V / MH 22VD
> A cabeça de fresagem está equipada com uma pinça para apertar os parafusos BT20x45 °
Troca fácil movendo a alavanca da árvore para cima
| Dados técnicos | MH 20V | |
| Art. No. | 3338115 | |
| Dados técnicos | ||
| Art. No. | – | |
| Especificações técnicas | ||
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz | |
| Potência do motor | 750 W | |
| Desempenho de perfuração | ||
| Em aço (S235JR) | Ø 16 mm | |
| Contínuo em aço(S235JR) | Ø 12 mm | |
| Dimensão fresa (max.) | Ø 52 mm | |
| Dimensão fresa topo (max.) | Ø 20 mm | |
| Fuso | ||
| Curso | 50 mm | |
| Diâmetro | Ø 60 mm | |
| Cone árvore | CM 2 | |
| Alcance | 170 mm | |
| Cabeça | ||
| Velocidade rotativa | 100 – 3.000 min-1 | |
| Estágios | 2 Velocidades, Velocidade ajustável eletrôn. | |
| Inclinação | ± 90° | |
| Mesa perfuração | ||
| Mesa C x L | 510 x 180 mm | |
| Rasgos T / Espaçamento / Nº | 12 mm / 63 mm / 3 | |
| Capacidade de carga max. | 50 kg | |
| Distância fuso – Mesa perfuração | 255 mm | |
| Curso | ||
| Eixo-X | 280 mm | |
| Eixo-Y | 175 mm | |
| Eixo-Z | 210 mm | |
| Dimensões | ||
| Dimensões C x L x A | 750 x 650 x 820 mm | |
| Peso | 94 kg | |
| Acessórios | Art. no. |
| Kit inicial ferramentas fresar BT 20 (Info pág. 127) | 3353281 |
| Suporte para roca Ø 16 mm BT 20 | 3352728 |
| Cone adaptador BT 20 – B16 | 3352727 |
| Porta fresas Weldon Ø 6 mm BT 20 | 3352732 |
| Porta fresas Weldon Ø 8 mm BT 20 | 3352734 |
| Porta fresas Weldon Ø 10 mm BT 20 | 3352736 |
| Porta fresas Weldon Ø 12 mm BT 20 | 3352738 |
| Kit porta pinças ER16 | 3352741 |
| Chave p/porta pinças ER 16 | 3352742 |
| Jogo pinças ER 16, 12-peças 1 – 10 mm | 3440282 |
| Parafuso de engate p/cone BT 20 | 3352726 |
| Bucha aperto rápido 1 – 13 mm; B16 | 3050623 |
| Jogo pinças CM 2 / M10, direto | 3351980 |
| Jogo pinças ER 25, 15-peças | 3441109 |
| Jogo fresas HSS TiN-revestido | 3352250 |
| Kit montagem de DRO5 em MH20V/MH22V | 3383990 |
| Bancada (Informação na pág. 131) | 3353000 |
| Tabuleiro de aparas (Informação na pág. 131) | 3352999 |
| Apoio anti-vibratório SE 55 (4 peças necessárias) | 3352981 |
| > Mais acessórios para fresadoras na pág.108 | |
| Prensa | Art. no. |
| VMQ 80 | 3354180 |
