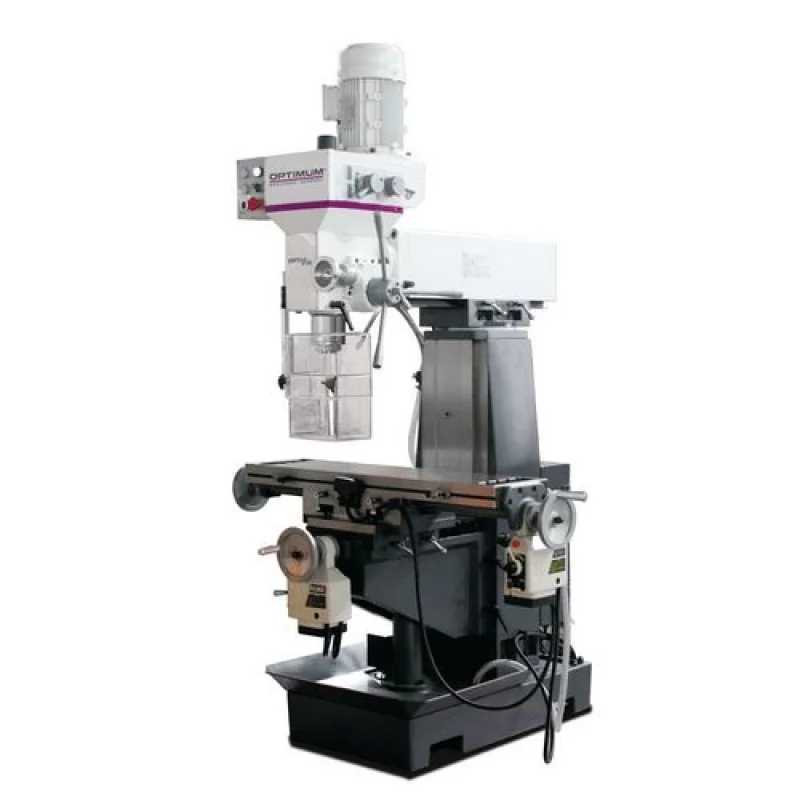

FRESADORA UNIVERSAL OPTI MT50 E /400V OPTIMUM

Descrição

FRESADORA UNIVERSAL OPTI MT50 E /400V OPTIMUM

Fresadora universal de perfuração
com alimentação automática nos eixos X e Y

– Precisão no trabalho graças ao funcionamento livre de vibração
– Controlo de painel fácil
– Luz com lâmpada LED
– Rotação dir./esq. 450
– Alimentação automática dos eixos X e Y com ajuste de velocidade
– Interruptor de limite do eixo-X automático e ajustável
– Engrenagens endurecidas, em banho de óleo
– Rotação direita/esquerda
– Acoplamento para mudar de avanço grosso para avanço fino
– Grande alcance da cabeça do fuso Eixo-Y: 250 – 650 mm
– Proteção com microswith
– Mesa transversal bem dimensionada com guias de cauda de andorinha, superfície maquinada com precisão, ranhuras em T, ajustável por meio de cunhas em ± 450
– Sistema de refrigeração



Art. No.	3336010
Especificações técnicas Ligação eléctrica	400 V / 3 Ph ~50 Hz
Motor	0,85 / 1,5 kW
Bomba refrigeração motor	40 W
Desempenho de perfuração Em aço (S235JR)
Ø 30 mm
Contínuo em aço(S235JR)	Ø 25 mm
Dimensão fresa (max.)	Ø 63 mm
Dimensão fresa topo (max.)	Ø 25 mm
Fuso
Cone árvore	SK40 DIN 2080
Curso	120 mm
Haste	M 16
Distância fuso-Mesa perfuração	60 – 360 mm
Cabeça
Velocidade rotativa	115 – 1.750 min-1
Engrenagens / Velocidades do motor	4 Velocidades / 2 Velocidades
Inclinação	± 450
Alcance	250 – 650 mm
Mesa perfuração
Mesa C x L	1.000 x 240 mm
Capacidade de carga max.	150 kg
Rasgo T /Nº	14 mm / 4
Rotação	± 450
Curso
Eixo-X	manual 580 mm / automático 500 mm
Eixo-Y	manual 230 mm / automático 150 mm
Eixo-Z manual	400 mm

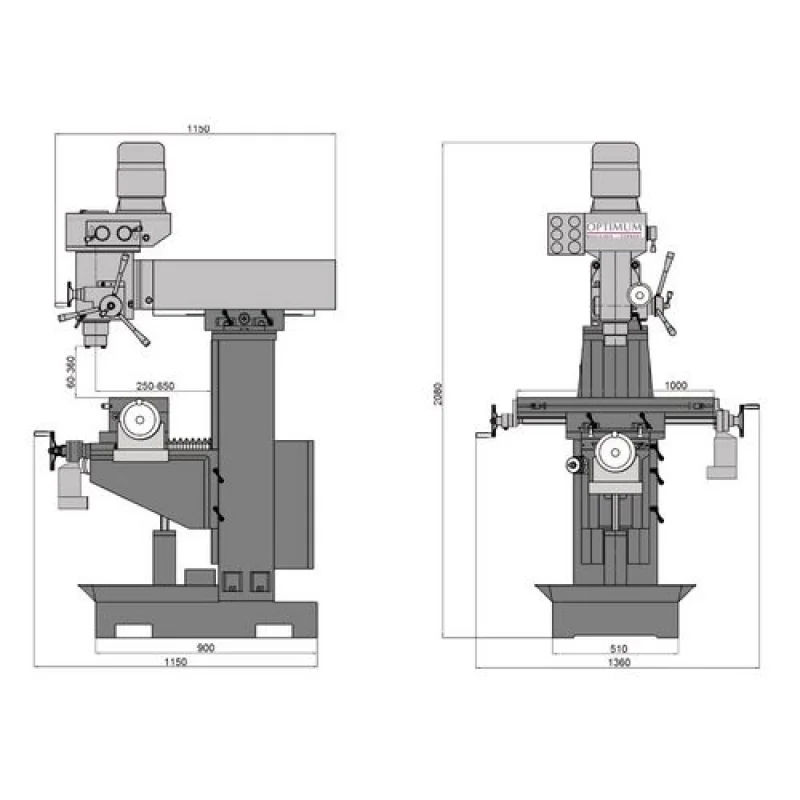

Dimensões
Dimensões C x L x A	1.360 x 1.150 x 2.080 mm
Peso	760 kg



Equipamento standard
> Bucha com chave 3 – 16 mm / B 18
> Árvore ISO40 / B18
> Porca de rasgos T
> Extrator
> Redutor ISO40- CM 3/CM 3-CM 2
> Ferramenta operacional



Acessórios Kit espaçadores, 20-peças	Art. no. 3354001
Prato Horizontal/Vertical RT 150	3356150
Prato Horizontal/Vertical RT 200	3356200
Prato Horizontal/Vertical RTE 165	3356365
Prato Horizontal/Vertical RTU 165	3354165
Kit ferramentas fixação SPW 12, 58-peças	3352017
Jogo fresas HSS TiN-revestido 12-peças	3352250
Jogo fresas HSS TiN-revestido 20-peças	3352255
Apoio peça ajustável WPS-4	3354264
Apoio anti-vibratório SEU1 (4 peças necessárias) veja a pág. 128	3352985
Apoio anti-vibratório SE 85 (4 peças necessárias)	3352982
Cone bucha ISO 40/B16	3352070
Conjunto de pinça 18-peças ISO40	3352056
Fresa de facejar ISO 40 DIN 2080	3350216
Jogo porta buris ISO40	3352128
Grampo de aperto Conj. 2	3352031



Equipamento standard
> Bucha com chave 3 – 16 mm / B 18
> Árvore ISO40 / B18
> Porca de rasgos T
> Extrator
> Redutor ISO40- CM 3/CM 3-CM 2
> Ferramenta operacional



Prensas FMS 125	Art. no. 3354125
FMSN 125	3354120
VMQ 100	3354181
MV3-75	3354175
DAS 100	3355500
ZAS 50	3354170
