MÁQUINA COMBINADA TP25/32 EVO 50HZ 400V OFMER

Descrição

MÁQUINA COMBINADA TP25/32 EVO 50HZ 400V OFMER

Máquina 2-em-1 para dobrar e cortar varões de aço, com placa rotativa Ø 395 mm, carros longos para dobra dupla e duas lâminas (quatro arestas de corte úteis).
Disponível em 220 V monofásica e 400 V trifásica, 3 Hp (2,2 kW), estrutura robusta e manutenção simples.

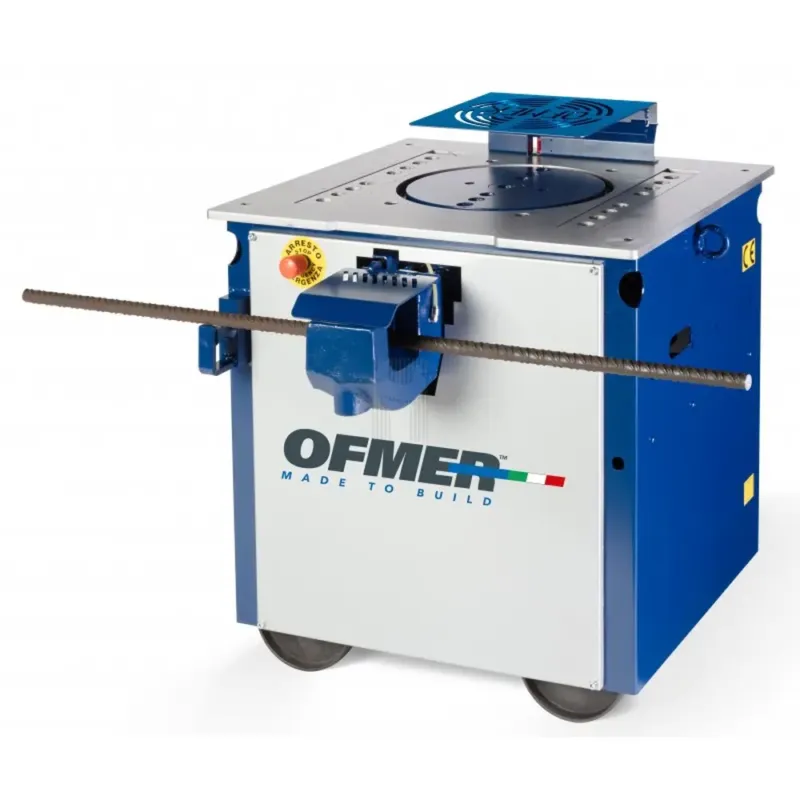

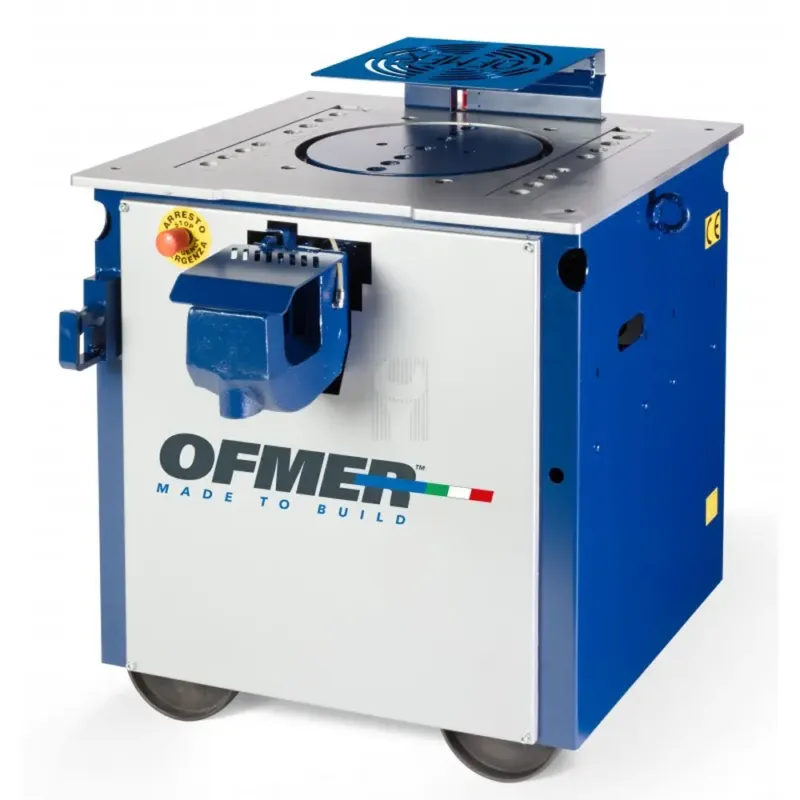

A OF.ME.R. TP25/32 EVO combina dobragem e corte numa única máquina compacta, ideal para estaleiros e oficinas de armaduras.

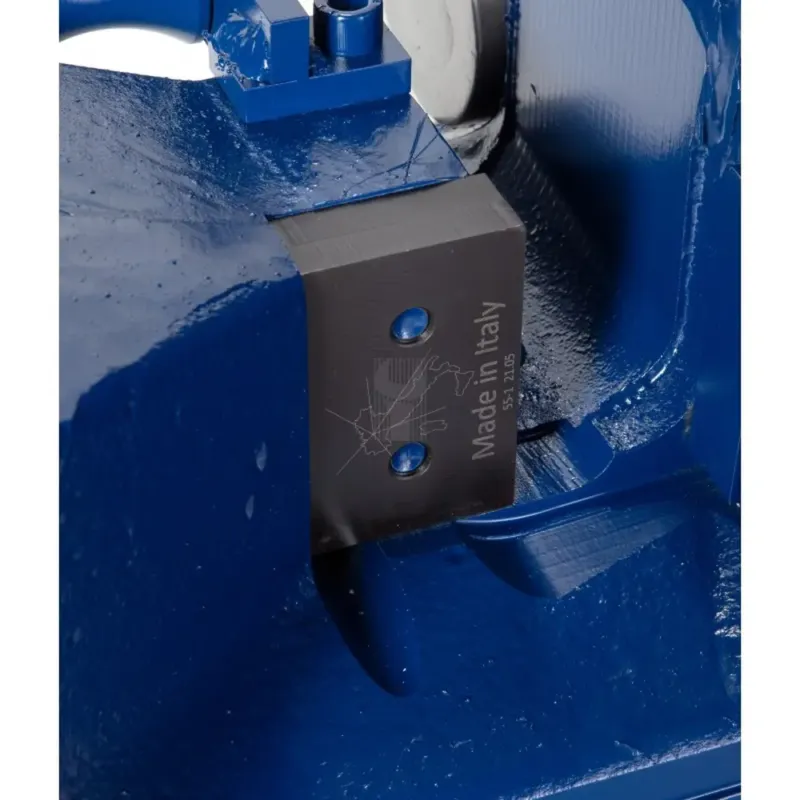

Os carros longos permitem dobra dupla com repetibilidade, enquanto a placa rotativa Ø 395 mm aceita casquilhos até Ø 220 mm para um leque amplo de configurações. No corte, o conjunto de duas lâminas em liga de aço de silício forjado, cada uma com quatro lados de corte, maximiza a durabilidade e a qualidade de corte.
Disponível em monofásica 220 V/50 Hz ou trifásica 400 V/50 Hz, com motor de 3 Hp (2,2 kW) e velocidade de 10 rpm, é uma solução versátil para produção diária de estribos e cortes de barra.

Capacidades (aço R=65 e 85 kg/mm²)

Os valores apresentam-se no formato Dobra / Corte.

Aço R=65 kg/mm²

• 1 barra: Ø 24 / 28 mm

• 2 barras: Ø 18 / 20 mm

• 3 barras: Ø 14 / 16 mm

Aço R=85 kg/mm²

• 1 barra: Ø 22 / 26 mm

• 2 barras: Ø 16 / 18 mm

• 3 barras: Ø 12 / 14 mm

Especificações técnicas

• Dimensões (L×P×A): 80 × 100 × 83 cm

• Peso: 342 kg

• Óleo: SAE 40, 6 kg

• Motor: 3 Hp (2,2 kW)

• Alimentação: 220 V/50 Hz (monofásica) | 400 V/50 Hz (trifásica)

• Velocidade da placa: 10 rpm

• Embalagem: 105 × 75 × 100 cm | 360 kg | 0,79 m³

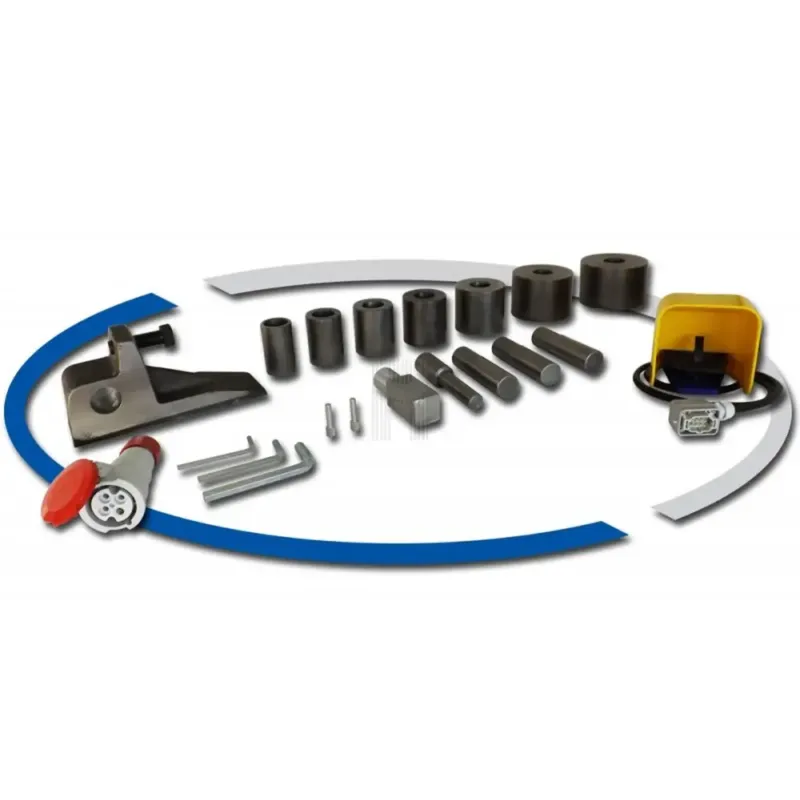

Equipamento de série

• 1 perno quadrado temperado

• 1 perno de dobra de estribos temperado

• 3 pernos porta-casquilho temperados

• 1 batente

• 1 pedal de comando

• 5 casquilhos Ø 50-60-70-80-95 mm

• 1 conjunto de chaves Allen

Opções e acessórios

• Ferramenta UNIQUE 2-em-1 para dobrar e medir estribos (define vários comprimentos de lado e dobra vários varões em simultâneo, até Ø 16 mm)

• Ferramenta para espirais (ripas/colunas; varões até Ø 16 mm)

• Bancada modular com rolos (apoio e avanço da barra até à zona de corte; pés independentes para pisos irregulares)

• Painel ANGLE CONTROL (trifásico) – edita múltiplos ângulos de dobra e inclui diagnóstico (também disponível em versão 2 velocidades)

• Painel BASIC ANGLE CONTROL – 2 velocidades (trifásico) – memoriza até 6 ângulos de dobra

• Relé de controlo e sequência de fase (trifásico) – monitoriza sequência/perda de fase para evitar rotação invertida e danos

• Acessórios de manutenção extra: capa de proteção e pernos/casquilhos personalizáveis conforme o trabalho

Tabela de rendimento (exemplos)

A brochura inclui exemplos de produção diária tanto para dobragem de estribos (1, 2 e 3 barras; estribo sísmico de 1,5 m com 5 dobras) como para corte de varões (ex.: 1 corte a cada 12 s), ver tabela da página 4.

Conteúdo da caixa

Máquina TP25/32 EVO, casquilhos e pernos de série, batente, pedal de comando e manual do utilizador.
