PRATO H./VERT.RT150 3356150 OPTIMUM

Descrição

PRATO H./VERT.RT150 3356150 OPTIMUM



Prato horizontal / vertical rotativo

> Mesas redondas de qualidade feitas de ferro fundido Meehanite de alta qualidade

> Mesa de trabalho com escala 360°

> Rolamentos de precisão > 1 revolução de volante 4° de rotação

> Estabilidade mesmo sob carga > Divisão de escala no volante 2I

> Furo grande para fixação de peças longas > Possível indexação via volante com escala vernier

> Rápida indexação através de placas de travamento serrilhadas para produção de peças em massa com velocidades  maiores

> Até 150 unidades (RT 150) e 400 unidades (RT 200) várias opções de indexação possíveis discos divisórios indiretos

> Engrenagem sem fim temperada e polida



Especificações técnicas		RT 100	RT 150	RT 200
Centralizador		CM 2	CM 2	CM 3
Transmissão		90:1	90:1	90:1
Tam. disco	mm	110	150	200
Altura fechado x C x L	mm	72 x 138 x118	79 x 204 x 156	104 x 265 x 199
Altura máx.	mm	80	102	133
Largura ranhura/número	mm	11/3	11/3	16/3
Peso	kg	5	10	25

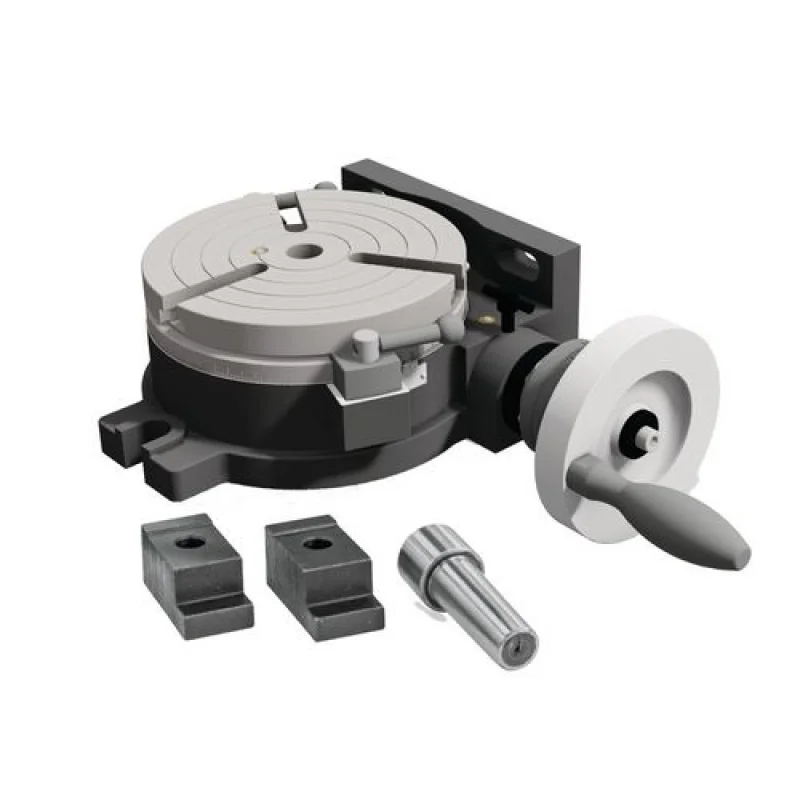

Prato giratório RT 150
> 2 Blocos de fixação
> Centrador CM 2 –  3356150

Prato p/bucha 3356154
Bucha 3 grampos Ø 130 mm central-3356100
Divisor IT 150
> 3 Discos

> Braço setor
> Tesoura de ânculo com mola –3356152

Contraponto RST 1
> Altura do centro 72 – 108 mm –3356155
