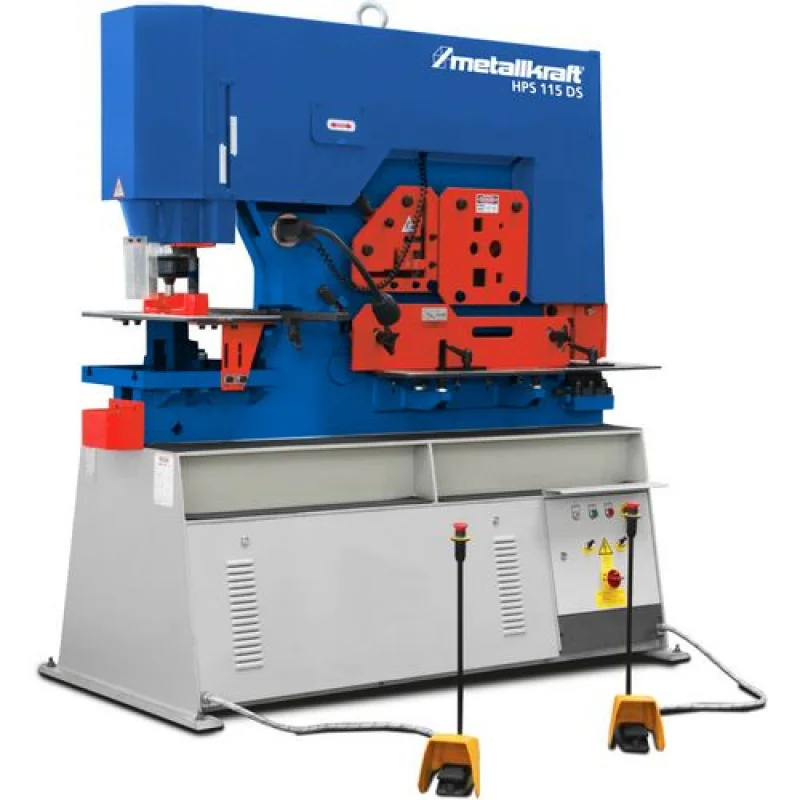

PUNCIONADORA HIDRÁULICA COMBINADA HPS 115DS METALLKRAFT

Descrição

PUNCIONADORA HIDRÁULICA COMBINADA HPS 115DS METALLKRAFT



HPS – Puncionadora/Guilhotina de perfis hidráulica combinada com 5 estações de corte e controle por pedal



• Para chapa, tubo redondo, tubo quadrado barra e cantoneiras
• Série DS com dois cilindros e pedais para acção simultânea de saca bocados e corte
• Cursos dos cilindros de trabalho constantemente ajustáveis para economia de tempo no trabalho
• Garganta de 620mm disponível para estação de corte da HPS 55DS
• Construção pesada e sólida
• Com faca de entalhe HPS 45S
• Com poderoso motor de 400 volts
• Faca de entalhe em V opcional, unidade de punção extra grande e garganta mais longa para estação
• de perfuração disponível a pedido
• Pedal de dois estágios para operação em marcha lenta
• Com montagem MUBEA como padrão para punções nr. 1, nr. 2 e nr. 3 e matrizes nr. 30, nr. 45 e nr. 60, uso de punção e matriz nr. 4 e nr. 80 é possível como opcional



Composição HPS 55DS / HPS 65DS / HPS 85DS / HPS 115DS / HPS 175DS:

> Puncionadora

> Estação de corte plano

> Estação de corte ângulo

> Estação corte perfis redondos e quadrados

> Estação corta cantos

> Luz trabalho

> Batente com contacto elétrico

> Porta ferramentas com fecho de baioneta

> Montagem para punções e matrizes Nr.1, Nr.2, Nr.3, Nr.30, Nr.45 e Nr.60

> Puncionadora com batente ajustável com escala, estação de

corte plano e corta cantos com batentes ajustáveis

> Chave de unha

> 2 cilindros hidráulicos e 2 pedais

> Óleo hidráulico



Art. nr.	3819115
Puncionadora	HPS 115DS
Capacidade	115 t
Ø max. espessura chapa **	Ø 34 x 26 mm
Ø max. espessura chapa **	Ø 55 x 16 mm***
Garganta	355 mm
Avanços	80 mm
Cursos/min.	25
Altura  puncionadora	1 110 mm
Estação corte barra
Redonda/quadrada em mm	Ø 55 / 50
Estação corte ângulo
90° corte em mm	150 x 150 x 15
45° corte em mm	80 x 80 x 10
Altura trabalho	1 215 mm
Estação corte plano
Espessura máxima	380 x 25 mm
Tamanho máximo	600 x 15 mm
Largura cortante	610 mm
45° corte ao máximo ângulo em mm	120 x 120 x 15
Altura trabalho	935 mm
Estação corta cantos
Espessura máx.	13 mm
Largura	60 mm
Profundidade	100 mm
Potência motor	11 kW
Ligação elétrica	400 V/50 Hz
Peso liquido	2 920 kg
Dimensões em mm	2 040 x 950 x 2 180
Equipamento opcionais
Garganta estação punção	620 mm
Cortante perfil – U	200 x 90 mm
Cortante perfil – T	120 x 13 mm
Punção em V – mm	100 x 100 x 13



PUNCIONADORA HIDRÁULICA COMBINADA HPS 115DS METALLKRAFT



Conjunto facas substituição para estação de aço plano

para HPS 115DS Ref. 3887014



Conjunto facas substituição para estação de aço angular

para HPS 115DS Ref. 3887024



Conjunto facas substituição para estação de barras de aço

para HPS 115DS Ref. 3887030



Conjunto facas substituição para cantos

para HPS 115DS Ref. 3887044



Unidade de punção maior (Compatível com todos os modelos HPS)

para HPS 115DS Ref. 3887165



Conjunto de facas para secções IPN

para HPS 115DS Ref. 3887054



Conjunto de facas para secções UPN

para HPS 115DS Ref. 3887064



Conjunto de facas para secções T

para HPS 175DS Ref. 3887075



Conjunto de facas V 100 x 100mm para cantos inclui suportes e mesa

para HPS 175DS Ref. 3887136



Conjunto de faca V 100 x 100 mm

para HPS 175DS Ref. 3887085





Unidade de dobrar cantos

250 x 22 mm para HPS 115DS Ref. 3887096

500 x 3 mm para HPS 115DS Ref. 3887097



Bloco perfuração para secção em U

para HPS 115DS Ref. 3887109



620 mm garganta para estação de perfuração (só ex works)

para HPS 115DS 3 Ref. 887123



Suportes de punçao e matriz (Compatível com todos os modelos HPS)

Inserção de punção nr. 1* Ref. 3889002

Redutor de punção nr. 1* Ref. 3889003

Suporte punção nr. 2 Ref. 3889005

Suporte punção nr. 3 Ref. 3889006

Redutor matriz 60-30 Ref. 3889000

Redutor matriz 60-45 Ref. 3889001



Inserção dr punção nr. 1, redutor de punção nr. 1 e suporte de punção nr. 2 são necessários para usar a punção nr. 1
