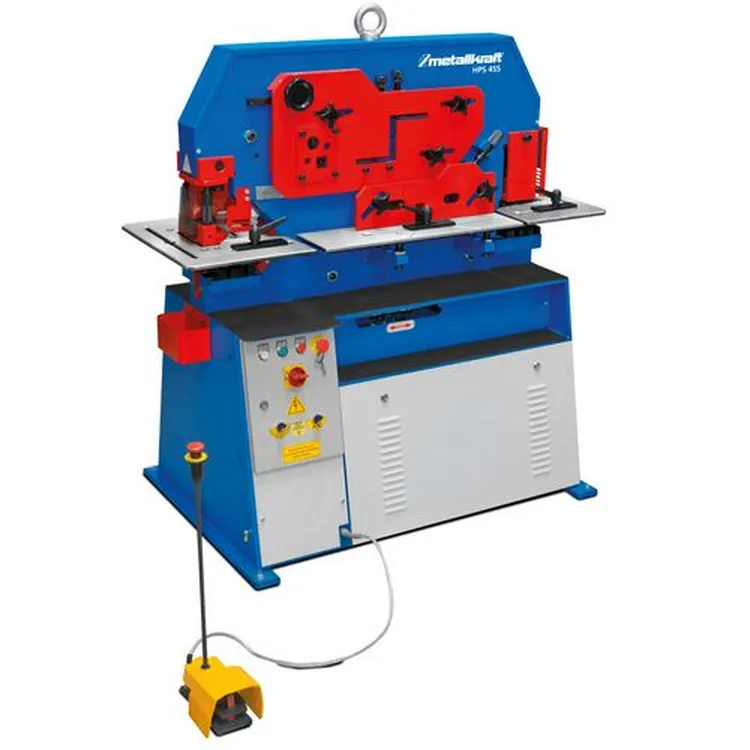

PUNCIONADORA HIDRÁULICA COMBINADA HPS 45S METALLKRAFT

Descrição

PUNCIONADORA HIDRÁULICA COMBINADA HPS 45S METALLKRAFT



HPS – Puncionadora/Guilhotina de perfis hidráulica combinada com 5 estações de corte e controle por pedal



• Para chapa, tubo redondo, tubo quadrado barra e cantoneiras
• Série DS com dois cilindros e pedais para acção simultânea de saca bocados e corte
• Cursos dos cilindros de trabalho constantemente ajustáveis para economia de tempo no trabalho
• Garganta de 620mm disponível para estação de corte da HPS 55DS
• Construção pesada e sólida
• Com faca de entalhe HPS 45S
• Com poderoso motor de 400 volts
• Faca de entalhe em V opcional, unidade de punção extra grande e garganta mais longa para estação
• de perfuração disponível a pedido
• Pedal de dois estágios para operação em marcha lenta
• Com montagem MUBEA como padrão para punções nr. 1, nr. 2 e nr. 3 e matrizes nr. 30, nr. 45 e nr. 60, uso de punção e matriz nr. 4 e nr. 80 é possível como opcional



Composição HPS 45S/HPS 60S:

> Puncionadora

> Estação de corte plano

> Estação de corte ângulo

> Estação corte perfis redondos e quadrados

> Estação corta cantos

> Porta ferramentas com fecho de baioneta

> Montagem para punções e matrizes Nr.1, Nr.2, Nr.3, Nr.30, Nr.45 e Nr.60

> Puncionadora, corte plano e corta cantos com batentes ajustáveis

> Chave de unha

> Pedal

> Óleo hidráulico



Art. nr.	3819045
Puncionadora	HPS 45S
Capacidade	45 t
Ø max. espessura chapa **	Ø 22 x 15 mm
Ø max. espessura chapa **	Ø 38 x 8 mm
Garganta	175 mm
Avanços	50 mm
Cursos/min.	20
Altura  puncionadora	935 mm
Estação corte barra
Redonda/quadrada em mm	Ø 30 / 25
Estação corte ângulo
90° corte em mm	100 x 100 x 10
45° corte em mm	70 x 70 x 6
Altura trabalho	1 140 mm
Estação corte plano
Espessura máxima	200 x 15 mm
Tamanho máximo	300 x 12 mm
Largura cortante	316 mm
45° corte ao máximo ângulo em mm	80 x 80 x 10
Altura trabalho	935 mm
Estação corta cantos
Espessura máx.	8 mm
Largura	35 mm
Profundidade	75 mm
Potência motor	4 kW
Ligação elétrica	400 V/50 Hz
Peso liquido	1 165 kg
Dimensões em mm	1 430 x 950 x 1 780
Equipamento opcionais
Garganta estação punção	–
Cortante perfil – U	80 x 45 mm
Cortante perfil – T	40 x 5 mm
Punção em V – mm	100 x 100 x 10





PUNCIONADORA HIDRÁULICA COMBINADA HPS 45S METALLKRAFT





Conjunto facas substituição para estação de aço plano

Para  HPS 40S / 45S Ref. 3887010



Conjunto facas substituição para estação de aço angular

para HPS 40S / 45S Ref. 3887020



Conjunto facas substituição para estação de barras de aço

para HPS 40S / 45S Ref. 3887026



Conjunto facas substituição para cantos

para HPS 45S Ref. 3887040



Unidade de punção maior (Compatível com todos os modelos HPS)

para HPS 45S Ref. 3887160



Conjunto de facas para secções IPN

para HPS 40S / 45S Ref. 3887050



Conjunto de facas para secções UPN

para HPS 40S / 45S Ref. 3887060



Conjunto de facas para secções T

para HPS 40S / 45S Ref. 3887070



Conjunto de facas V 100 x 100mm para cantos inclui suportes e mesa

para HPS 45S Ref. 3887130



Conjunto de faca V 100 x 100 mm

para HPS 45S Ref. 3887080



Travão elétrico de contacto

para HPS 45S Ref. 3887150



Unidade de dobrar cantos

100 x 12 mm para HPS 45S Ref. 3887090



Bloco perfuração para secção em U

para HPS 40S / 45S Ref. 3887105



Suportes de punçao e matriz (Compatível com todos os modelos HPS)

Inserção de punção nr. 1* Ref. 3889002

Redutor de punção nr. 1* Ref. 3889003

Suporte punção nr. 2 Ref. 3889005

Suporte punção nr. 3 Ref. 3889006

Redutor matriz 60-30 Ref. 3889000
