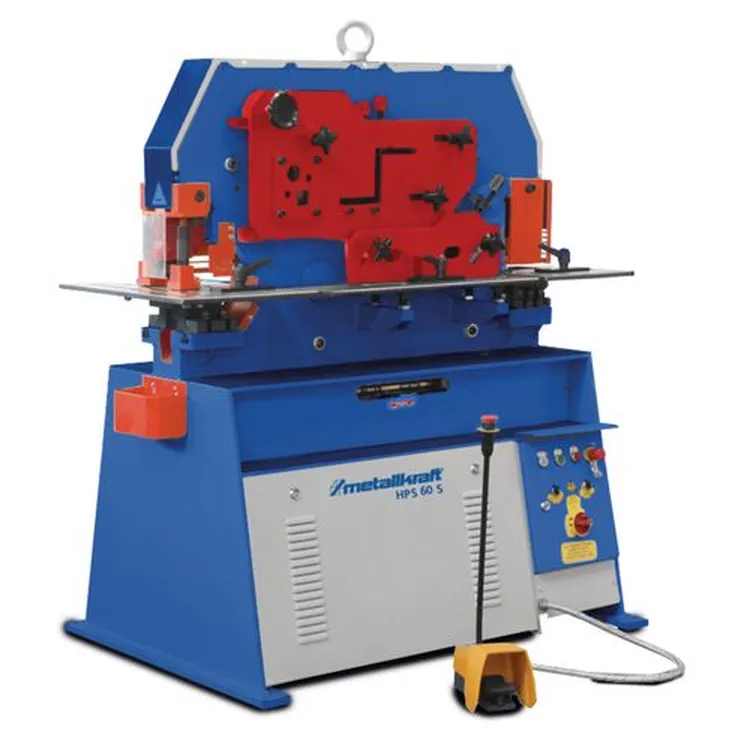

PUNCIONADORA HIDRÁULICA COMBINADA HPS 60S METALLKRAFT

Descrição

PUNCIONADORA HIDRÁULICA COMBINADA HPS 60S METALLKRAFT

HPS – Puncionadora/Guilhotina de perfis hidráulica combinada com 5 estações de corte e controle por pedal

A HPS 60S da Metallkraft é uma puncionadora/guilhotina hidráulica combinada, concebida para trabalhos intensivos de punção e corte numa única máquina. Integra 5 estações de trabalho para chapa e perfis, permitindo operar em chapa, tubo redondo, tubo quadrado, barra e cantoneiras com elevada produtividade.

A construção é pesada e robusta, com controlo por pedal e pedal de dois estágios para operação em marcha lenta quando é necessária maior precisão. Os cursos dos cilindros de trabalho são ajustáveis, ajudando a reduzir tempos de ciclo e a otimizar o ritmo de produção. A máquina inclui montagem padrão para punções e matrizes do sistema MUBEA (com possibilidade de ampliação para outras combinações).

Com motor trifásico de 400 V e 4 kW, é uma solução indicada para oficinas e serralharias que procuram versatilidade: punção até 60 t e múltiplas capacidades de corte (barra, ângulo, plano e corta-cantos). Inclui porta-ferramentas com fecho de baioneta, batentes ajustáveis em operações-chave, pedal e óleo hidráulico.

• Para chapa, tubo redondo, tubo quadrado barra e cantoneiras
• Série DS com dois cilindros e pedais para acção simultânea de saca bocados e corte
• Cursos dos cilindros de trabalho constantemente ajustáveis para economia de tempo no trabalho
• Garganta de 620mm disponível para estação de corte da HPS 55DS
• Construção pesada e sólida
• Com faca de entalhe HPS 45S
• Com poderoso motor de 400 volts
• Faca de entalhe em V opcional, unidade de punção extra grande e garganta mais longa para estação
• de perfuração disponível a pedido
• Pedal de dois estágios para operação em marcha lenta
• Com montagem MUBEA como padrão para punções nr. 1, nr. 2 e nr. 3 e matrizes nr. 30, nr. 45 e nr. 60, uso de punção e matriz nr. 4 e nr. 80 é possível como opcional

Composição HPS 45S/HPS 60S:

> Puncionadora

> Estação de corte plano

> Estação de corte ângulo

> Estação corte perfis redondos e quadrados

> Estação corta cantos

> Porta ferramentas com fecho de baioneta

> Montagem para punções e matrizes Nr.1, Nr.2, Nr.3, Nr.30, Nr.45 e Nr.60

> Puncionadora, corte plano e corta cantos com batentes ajustáveis

> Chave de unha

> Pedal

> Óleo hidráulico

Aplicações:

• Serralharia metálica e fabrico de estruturas

• Oficinas de manutenção industrial

• Produção de componentes em chapa e perfis

• Preparação de cantoneiras, barras e perfis para montagem

• Trabalhos gerais de corte e punção em ambiente de oficina/armazém

Art. nr.	3819060
Puncionadora	HPS 60S
Capacidade	60 t
Ø max. espessura chapa **	Ø 28 x 15 mm
Ø max. espessura chapa **	Ø 38 x 11 mm
Garganta	220 mm
Avanços	55 mm
Cursos/min.	25
Altura  puncionadora	955 mm
Estação corte barra
Redonda/quadrada em mm	Ø 40 / 35
Estação corte ângulo
90° corte em mm	120 x 120 x 12
45° corte em mm	80 x 80 x 8
Altura trabalho	1 155 mm
Estação corte plano
Espessura máxima	200 x 20 mm
Tamanho máximo	300 x 15 mm
Largura cortante	317 mm
45° corte ao máximo ângulo em mm	80 x 80 x 10
Altura trabalho	955 mm
Estação corta cantos
Espessura máx.	10 mm
Largura	42 mm
Profundidade	100 mm
Potência motor	4 kW
Ligação elétrica	400 V/50 Hz
Peso liquido	1 440 kg
Dimensões em mm	1 520 x 950 x 1 780
Equipamento opcionais
Garganta estação punção	–
Cortante perfil – U	80 x 45 mm
Cortante perfil – T	80 x 9 mm
Punção em V – mm	100 x 100 x 10





Conjunto facas substituição para estação de aço plano

para HPS 60S Ref. 3887011



Conjunto facas substituição para estação de aço angular

para HPS 60S Ref. 3887021



Conjunto facas substituição para estação de barras de aço

para HPS 60S Ref. 3887027



Conjunto facas substituição para cantos

para HPS 60S Ref. 3887041



Unidade de punção maior (Compatível com todos os modelos HPS)

para HPS 60S Ref. 3887161



Conjunto de facas para secções IPN

para HPS 60S Ref. 3887051



Conjunto de facas para secções UPN

para HPS 60S Ref. 3887061



Conjunto de facas para secções T

para HPS 60S Ref. 3887071



Conjunto de facas V 100 x 100mm para cantos inclui suportes e mesa

para HPS 60S Ref. 3887131



Conjunto de faca V 100 x 100 mm

para HPS 60S Ref. 3887081



Travão eléctrico de contacto

para HPS 60S Ref. 3887151



Unidade de dobrar cantos

110 x 12 mm para HPS 60S Ref. 3887091



Bloco perfuração para secção em U

para HPS 60S Ref. 3887106



Suportes de punçao e matriz (Compatível com todos os modelos HPS)

Inserção de punção nr. 1* Ref. 3889002

Redutor de punção nr. 1* Ref. 3889003

Suporte punção nr. 2 Ref. 3889005

Suporte punção nr. 3 Ref. 3889006

Redutor matriz 60-30 Ref. 3889000

Redutor matriz 60-45 Ref. 3889001



Inserção dr punção nr. 1, redutor de punção nr. 1 e suporte de punção nr. 2 são necessários para usar a punção nr. 1
