Descrição

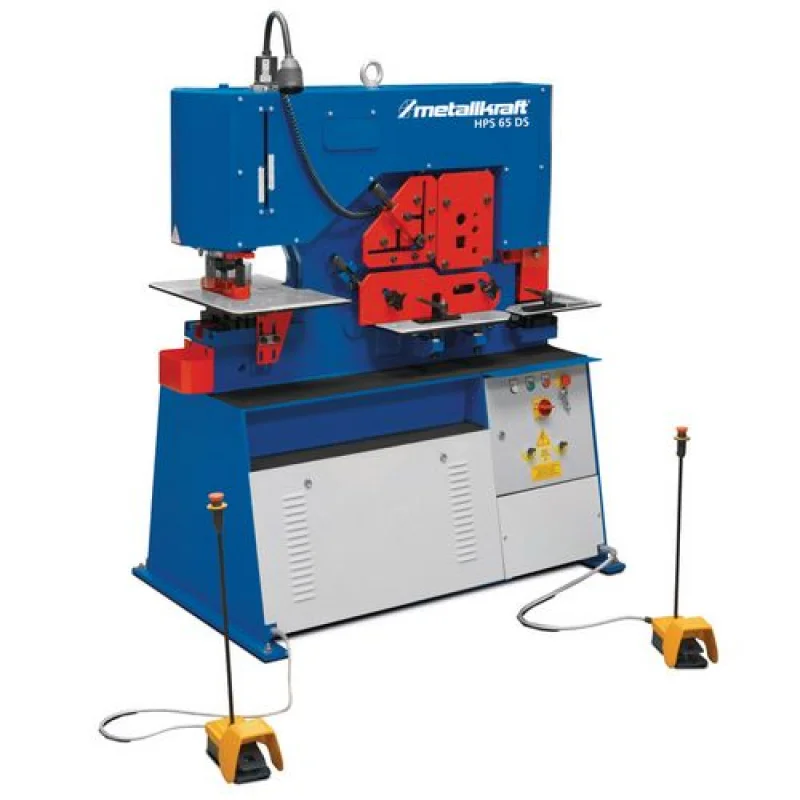

PUNCIONADORA HIDRAULICA COMBINADA HPS 65DS METALLKRAFT
HPS – Puncionadora/Guilhotina de perfis hidráulica combinada com 5 estações de corte e controle por pedal
- Para chapa, tubo redondo, tubo quadrado barra e cantoneiras
- Série DS com dois cilindros e pedais para acção simultânea de saca bocados e corte
- Cursos dos cilindros de trabalho constantemente ajustáveis para economia de tempo no trabalho
- Garganta de 620mm disponível para estação de corte da HPS 55DS
- Construção pesada e sólida
- Com faca de entalhe HPS 45S
- Com poderoso motor de 400 volts
- Faca de entalhe em V opcional, unidade de punção extra grande e garganta mais longa para estação
- de perfuração disponível a pedido
- Pedal de dois estágios para operação em marcha lenta
- Com montagem MUBEA como padrão para punções nr. 1, nr. 2 e nr. 3 e matrizes nr. 30, nr. 45 e nr. 60, uso de punção e matriz nr. 4 e nr. 80 é possível como opcional
Composição HPS 55DS / HPS 65DS / HPS 85DS / HPS 115DS / HPS 175DS:
> Puncionadora
> Estação de corte plano
> Estação de corte ângulo
> Estação corte perfis redondos e quadrados
> Estação corta cantos
> Luz trabalho
> Batente com contacto elétrico
> Porta ferramentas com fecho de baioneta
> Montagem para punções e matrizes Nr.1, Nr.2, Nr.3, Nr.30, Nr.45 e Nr.60
> Puncionadora com batente ajustável com escala, estação de
corte plano e corta cantos com batentes ajustáveis
> Chave de unha
> 2 cilindros hidráulicos e 2 pedais
> Óleo hidráulico
| Art. nr. | 3819065 |
| Puncionadora | HPS 65DS |
| Capacidade | 65 t |
| Ø max. espessura chapa ** | Ø 26 x 20 mm |
| Ø max. espessura chapa ** | Ø 57 x 10 mm*** |
| Garganta | 305 mm |
| Avanços | 55 mm |
| Cursos/min. | 25 |
| Altura puncionadora | 1 030 mm |
| Estação corte barra | |
| Redonda/quadrada em mm | Ø 45 / 45 |
| Estação corte ângulo | |
| 90° corte em mm | 120 x 120 x 12 |
| 45° corte em mm | 70 x 70 x 10 |
| Altura trabalho | 1 140 mm |
| Estação corte plano | |
| Espessura máxima | 300 x 20 mm |
| Tamanho máximo | 375 x 15 mm |
| Largura cortante | 380 mm |
| 45° corte ao máximo ângulo em mm | 100 x 100 x 15 |
| Altura trabalho | 900 mm |
| Estação corta cantos | |
| Espessura máx. | 10 mm |
| Largura | 45 mm |
| Profundidade | 90 mm |
| Potência motor | 5.5 kW |
| Ligação elétrica | 400 V/50 Hz |
| Peso liquido | 1 600 kg |
| Dimensões em mm | 17 00 x 950 x
1 880 |
| Equipamento opcionais | |
| Garganta estação punção | 620 mm |
| Cortante perfil – U | 120 x 58 mm |
| Cortante perfil – T | 90 x 11 mm |
| Punção em V – mm | 100 x 100 x 10 |
Unidade de punção maior (Compatível com todos os modelos HPS)
para HPS 65DS Ref. 3887163
Conjunto de facas V 100 x 100mm para cantos inclui suportes e mesa
para HPS 65DS Ref. 3887133
Suportes de punçao e matriz (Compatível com todos os modelos HPS)
Inserção de punção nr. 1* Ref. 3889002
Redutor de punção nr. 1* Ref. 3889003
Suporte punção nr. 2 Ref. 3889005
Suporte punção nr. 3 Ref. 3889006
Redutor matriz 60-30 Ref. 3889000
Redutor matriz 60-45 Ref. 3889001
Inserção dr punção nr. 1, redutor de punção nr. 1 e suporte de punção nr. 2 são necessários para usar a punção nr. 1
