Descrição

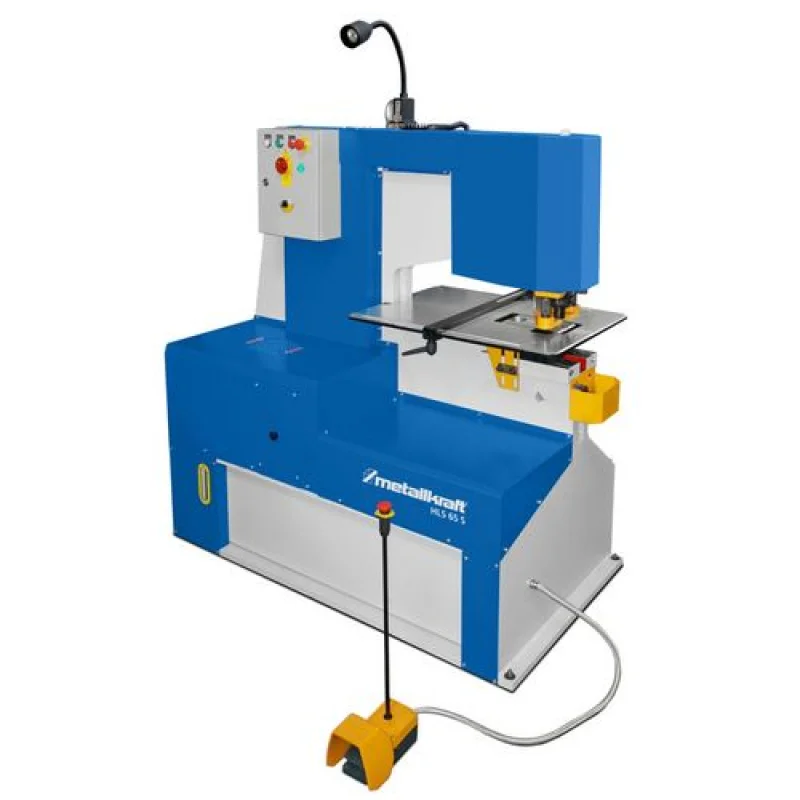

PUNCIONADORA HIDRÁULICA HLS 175S METALLKRAFT
HLS – Puncionadora hidráulica com pedal e capacidades de 65 a 175 ton.
- Para chapas de aço e perfis em U
- Construção robusta e sólida
- Mesa de corte com escalas e batentes
- Garganta grande profundidade(até 625 mm)
- Avanço variável de ajuste rápido
- Motor potente
- Ajuste de comprimento de curso continuamente variável
- Bloco de matriz com segundo suporte para processamento de secções UPN
- Com montagem MUBEA como padrão para punções nr. 1, nr. 2 e nr. 3 e matrizes nr. 30, nr. 45 e nr. 60, uso de punção e matriz nr. 4 e nr. 80 é possível como opcional
Por favor, indique o tipo de material que gostaria de processar!
Composição:
> Suporte de punção com fecho baioneta
> Suporte punção no. 1, no. 2, no. 3
> Redutores matriz nr. 30 e nr. 45 (nr. 60 é montado diretamente no banco de punção)
> Paragem com escala
> Luz trabalho
> Pedal
> Chave de unha
> Óleo hidráulico
PUNCIONADORA HIDRÁULICA HLS 175S METALLKRAFT
| Art. nr. | 3818175 |
| Dados técnicos | HLS 175S |
| Capacidade | 175 t |
| Ø max. espessura chapa ** Ø max. espessura chapa ** | Ø 40 x 32 mm Ø 57 x 22*** mm |
| Garganta | 625 mm |
| Avanço | 80 mm |
| Curso/min. | 21 |
| Altura puncionadora | 950 mm |
| Potência motor | 11 kW |
| Ligação elétrica | 400 V/50 Hz |
| Dimensões em mm | 2 700 x 1 120 x 2 160 |
| Peso | 5 270 kg |
| Opcional | |
| Máx. dobra chapa metálica | 700 x 4 mm |
**Dados de desempenho para material com resistência de tensão de 400 N/mm² ***Unidade opcional de punção extra-larga necessária
MUBEA sistema punção e matriz
- X O diâmetro do buraco desejado corresponde ao diâmetro da punção
- X O diâmetro da matriz depende da espessura do material
| Folga de corte, furo retangular e buraco quadrado | ||||||
| Espessura material | mm | 0 – 3.9 | 4 – 8.9 | 9 – 13.9 | 14 – 18.9 | 19 – 24 |
| Folga corte | mm | 0.2 | 0.7 | 1.2 | 1.7 | 2.2 |
| Folga de corte para furo entalhado | |||
| Espessura material | mm | 0 – 5.9 | 6 – 14 |
| Folga corte | mm | 0.3 | 1.0 |
