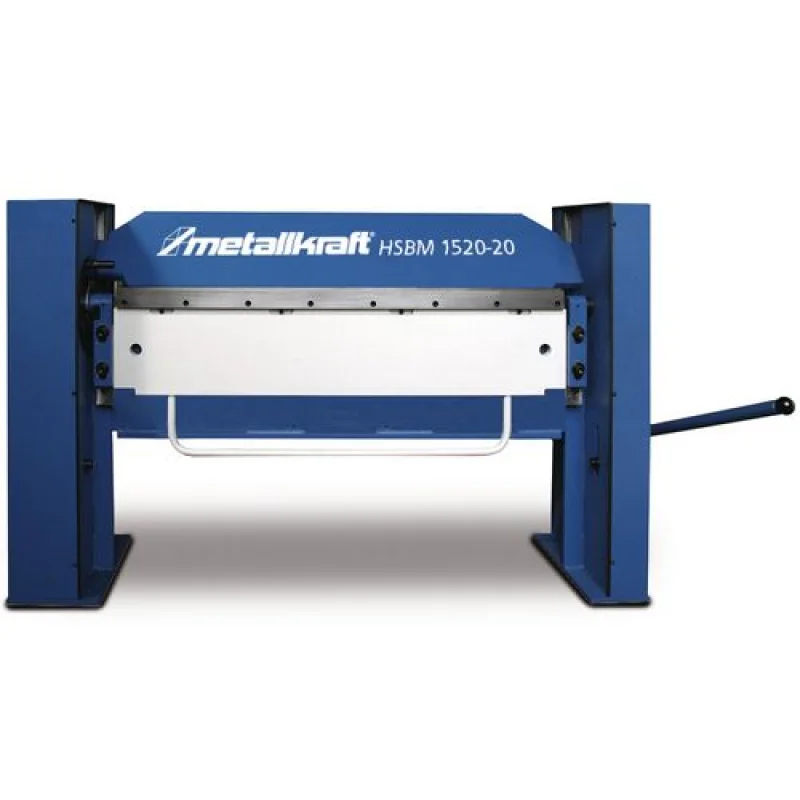

QUINADEIRA MANUAL HSBM 1520-20 METALLKRAFT
Características Principais
- Descrição
- Solicitar Contacto
Descrição
QUINADEIRA MANUAL HSBM 1520-20 METALLKRAFT
HSBM – Quinadeiras manuais
- Fácil de usar
- Design soldado, robusto e compacto
- Baixa manutenção necessária
- Com guia de flexão aguda de largura total
- Fácil flexão e ajuste preciso do ângulo de flexão, graças ao limitador com escala
- A espessura da chapa pode ser ajustada através da barra de flexão
Tipo Segmentação
HSBM 1520-20 S / SH 25-30-35-40-45-50-75-100-150-220-250-500
| Modelo
HSBM 1520-20 |
Art. no. | Máx. largura de trabalho | Máx. espessura de trabalho* | Passagem máx. entre barra superior+inferior | Ângulo máx. de flexão | Peso | Dimensões
C x L x A in mm |
| 3779001 | 1 520 mm | 2.0 mm | 140 mm | 135° | 850 kg | 2 680 x 560 x 1 255 |
*Dados de desempenho para material com força de tensão de 400 N/mm²; Desempenho flexão aço inox (VA) = fator 0.75; desempenho flexão alumínio = 1.2; ferramentas superiores temperadas são necessárias para flexão de aço inox (VA);
Dimensões Barra de flexão HSBM
| L | C | D | E |
| 1500 | 340 | 305 | 49 |
| 2000 | 340 | 305 | 49 |
| 2500 | 345 | 310 | 49 |
| 3000 | 345 | 310 | 49 |
Largura guia de flexão 20 mm
- Ajuste fácil e manual do ângulo de flexão graças ao limitador com escala
- Tesoura de rolo para chapas com espessura até 0.8 mm
- Batente traseiro com volante manual e dispositivo de medição
| Acessórios HSBM 1520-20 / S / SH | Art. no. |
| Batente traseiro com dois braços, ranhuras em T e cames de inclinação, 100 – 1 000 mm | 3797000 |
| Batente traseiro com volante manual, dispositivo de medição e barra de largura total, 75 – 760 mm | 3797010 |
| Tesouras de rolo para espessuras de chapa até 0.8 mm | 3797030 |
| Opção HSBM 1520-20 / S / SH (ex works apenas!) Art. no. |
| Batente traseiro, volante manual, dispositivo de medição e 3797020 paragem de dedos 6 – 760 mm |
