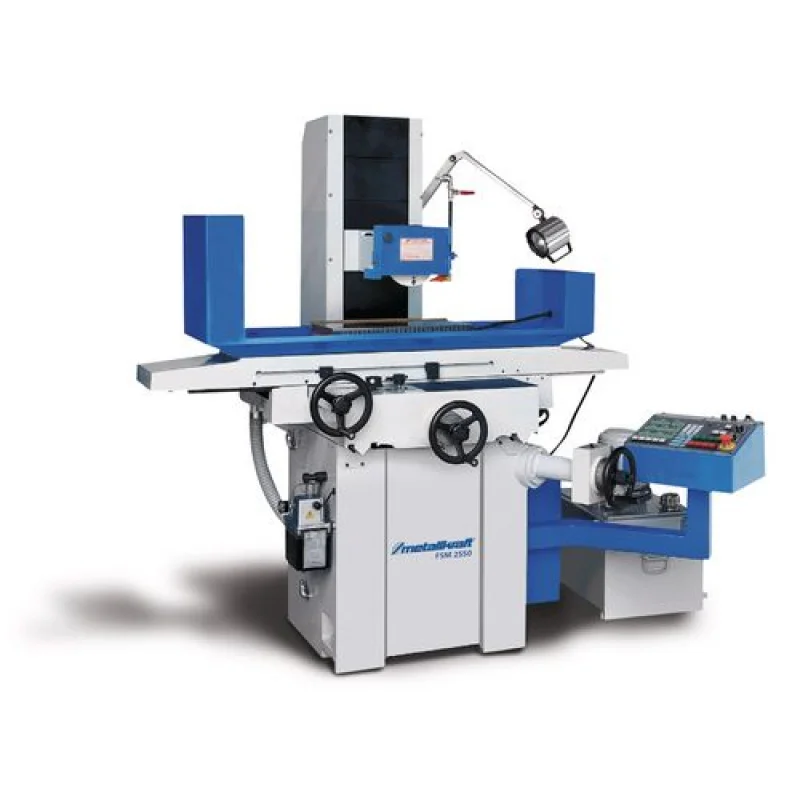

RECTIFICADORA DE PLANOS DE PRECISÃO 2550 METALLKRAFT
Características Principais
- Dimensões da Base Magnética: 250 x 500 mm
- Distância Máxima entre Veio e Mesa: 500 mm
- Transversal da Mesa: 5 – 25 m/min
- Peso Máximo da Peça: 190 kg
- Velocidade: 2900 min-1
- Dimensões da Mó: 180 x 13 x 31,7 mm
- Potência do Motor: 1,5 kW
- Potência do Motor da Bomba Hidráulica: 0,75 kW
- Ligação Elétrica: 400 V / 50 Hz
- Peso: 1350 kg
- Descrição
- Solicitar Contacto
Descrição
RECTIFICADORA DE PLANOS DE PRECISÃO 2550 METALLKRAFT
FSM – Rectificadora de planos de precisão, com avanço vertical computorizado – NC
Ideal para a indústria e comércio
- Rectificação precisa de planos para o sector industrial
- Máxima rigidez e estabilidade graças ao alívio do stress da estrutura em ferro fundido garantido elevada precisão
- Com lubrificação central automático para todos as guias e fusos
- Base electromagnética para fixar a peça (incluindo função desmagnetização automática)
- Guias lixadas manualmente e revestidas com “Turcite-B“ garante elevada uniformidade, baixo atrito e elevada precisão
- Candeeiro de halogénea classe IP65
- Com uma segunda mó rectificadora
- Fuso com rolamentos de precisão cónicos (Concentricidade garantida de 2 µm)
Composição FSM:
> Base eletromagnética
> Desmagnetizador automático
> Falange de mó
> Mó
> Mandril calibrador
> Unidade de remoção paralela
> Pés reguláveis
> Ferramenta operacional
> Candeeiro de halogéneo (IP65)
> Sistema de refrigeração
FSM 2550
Área trabalho: 250 x 500 mm
Dimensões Mó: 180 x 13 x 31,7 mm
Peso máx. peça: 190 kg
Acessórios:
- Unidade de extração -REF. 3939012
- Mecanismo de extração e sistemas refrigeração -REF. 3939013
- Separador magnético e sistema de arrefecimento -REF. 3939014
- Filtro automático de correia de papel e sistema de arrefecimento -REF. 3939015
- Filtro automático de correia de papel com separador magnético e sistema de refrigeração -REF. 3939016
- Cômoda raio -REF. 3939021
- Vice-fabricante de ferramentas -REF. 3939022
- Sine de retificação -REF. 3939023
- Aparador de formas -REF. 3939024
- Placa de fixação de ímanes permanentes 250 x 500 mm -REF. 3939001
- Mandril eletromagnético Feinpol 250 x 500 mm -REF. 3939002
- Dispositivo de decapagem e balanceamento paralelo controlado por NC -REF. 3939003
- Ajuste automático de alimentação transversal -REF. 3939004
- Ajuste fino para alimentação transversal -REF. 3939006
- Ajuste fino para alimentação vertical -REF. 3939007
- Movimento rápido vertical -REF. 3939008
- Proteção traseira -REF. 3939009
- Proteção frontal e lateral -REF. 3939010
- Proteção total -REF. 3939018
RECTIFICADORA DE PLANOS DE PRECISÃO 2550 METALLKRAFT
| Art. nr. | 3932550 |
| Dados técnicos | FSM 2550 |
| Dimensões base magnética | 250 x 500 mm |
| Distância max. veio-mesa | 500 mm |
| Transversal da mesa | 5 – 25 m/min. |
| Peso max. peça | 190 kg |
| Velocidade | 2900 min-1 |
| Dimensões Mó mm | 180 x 13 x 31,7 |
| Potência motor | 1,5 kW |
| Potência motor bomba hidráulica | 0,75 kW |
| Ligação eléctrica | 400 V / 50 Hz |
| Peso | 1350 kg |

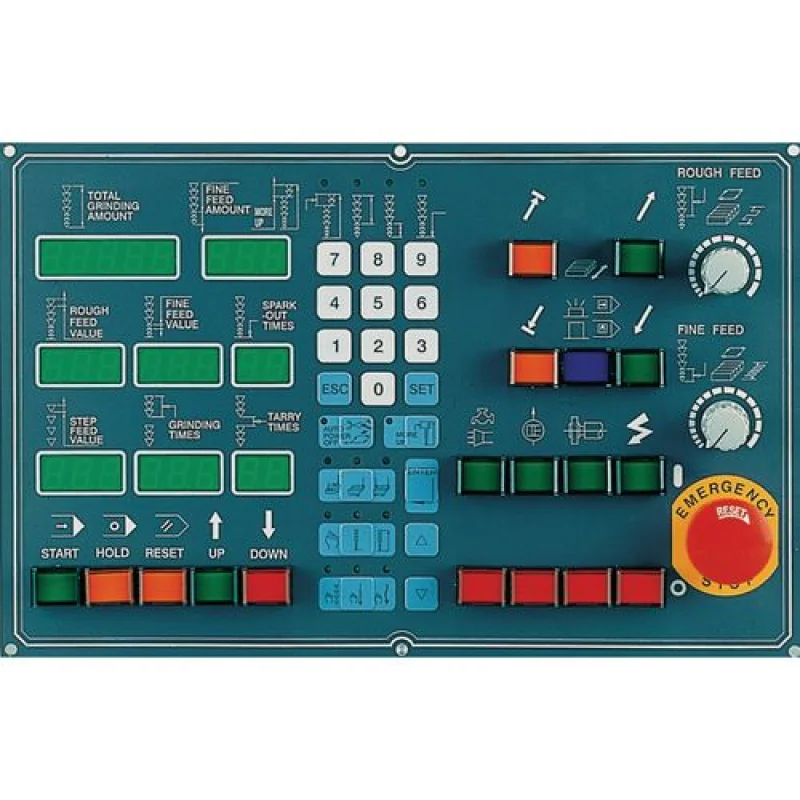

Os modelos da série FSM estão equipados com

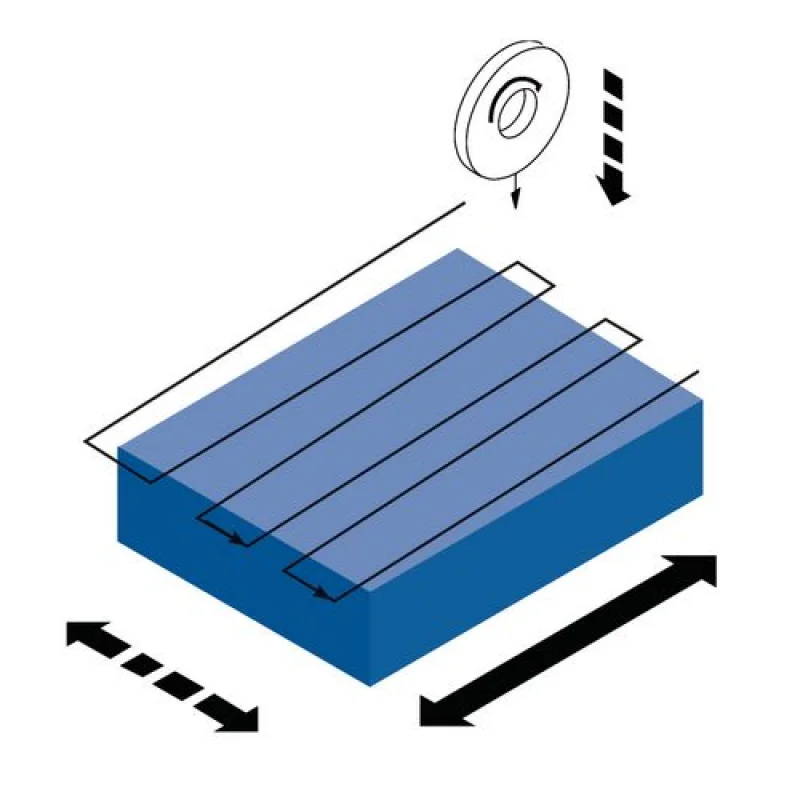

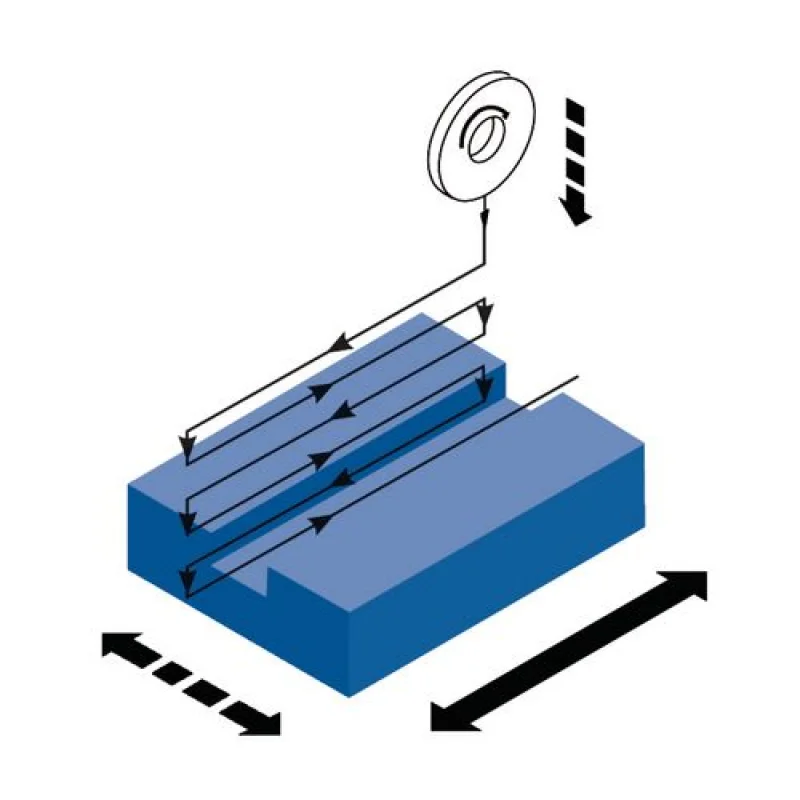

um controlo automático de alimentação (AD 5). Diferentes ciclos de moagem disponíveis – vejs esboços à direita. A entrega do rebolo pode ser projetada individualmente dependendo da peça de trabalho. O tamanho total de lixagem é dividido em alimentação grossa e fina, os passos de alimentação podem ser livremente inseridos, dependendo da aplicação, com uma resolução mínima de até 0,001 mm. A possibilidade de programação de folgas após um certo número de passos de alimentação, bem como passagens para disparo após atingir a retificação, permite melhores resultados de retificação.
