Descrição

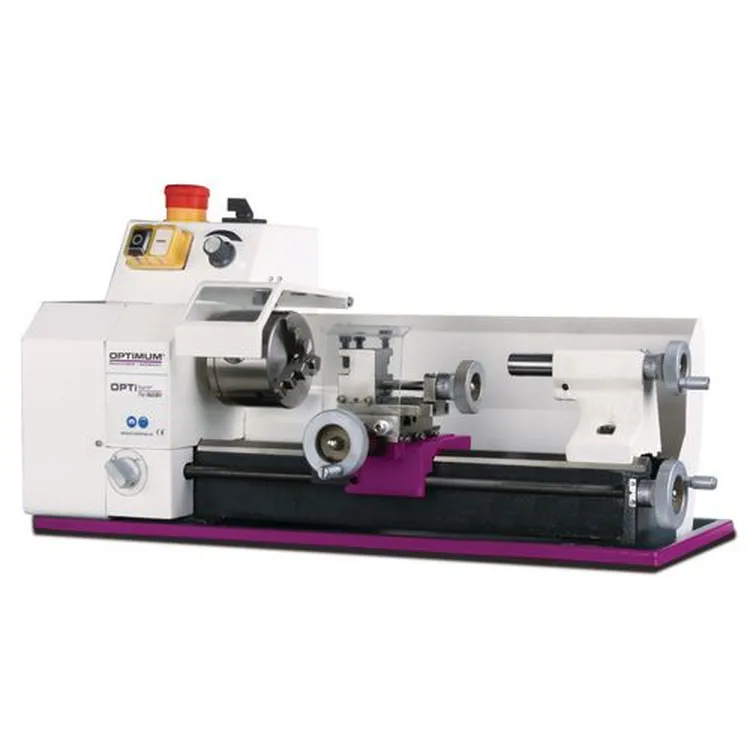

TORNO OPT.MON. TU1503V/230V VARIO OPTIMUM
Torno compacto com velocidade infinitamente variável.
Ideal para modelismo
– Motor DC
– Barramento prismático em fundição, temperada por indução e rectificada
– Guia de eixo Z temperado e polido
– Concentricidade garantida do fuso, melhor que 0,015 mm
– Concentricidade na bucha melhor que 0,05 mm
– Transmissão para alternar entre a função de roscar e tornear automática
– Com carro superior, transversal e longitudinal
– Avanço longitudinal/fuso principal automático
– Conjunto de engrenagens substituíveis para roscar
– Bucha 3 Grampos incluída
– Mudança de velocidade fácil e rápida graças à correia
– Interruptor de segurança na tampa
– Rotação direita/esquerda
– Proteção da bucha com microinterruptor
– Volantes com escala fina ajustável 0,04 / 0,01 mm
– Todos os guias ajustáveis usando cunhas
– Botão paragem de emergência
– Eletrônica de baixa tensão
– Classe de filtro EMC C1
| Equipamento standard |
| > Bucha 3 Grampos Ø 80 mm, central spannend |
| > Centro fixo MK 1 |
| > Proteção |
| > Tabuleiro de limalhas |
| > Conjunto de engrenagens substituíveis |
| > Suporte ferramentas duplo |
| > Ferramenta operacional |
| Dados técnicos | TU 1503V |
| Art. no. | 3420260 |
| Especificações técnicas | |
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz |
| Motor | 450 W |
| Fuso | |
| Cone da árvore | MK 1 |
| Spindelbohrung | Ø 11 mm |
| Cone árvore | cilíndrico Ø 22 mm |
| Altura suporte ferramentas duplo | 12 mm |
| Área de trabalho | |
| Altura do centro | 75 mm |
| Distância entre os centros | 265 mm |
| Diâmetro torneável (max.) | 150 mm* |
| Largura cava | 70 mm |
| Velocidade | 120 – 3.000 min-1 |
| Nº velocidades | Velocidade ajustável eletrôn. |
| Curso | |
| Curso slide superior | 40 mm |
| Curso slide cruzado | 55 mm |
| Avanços e Passos | |
| Avanço longitudinal na gama | 0,05 – 0,1 mm/Rev (2 Avanços) |
| Avanço métrico | 0,5 – 1,5 mm/Rev (8 Passos) |
| Contra ponto | |
| Cone contra ponto | MK 1 curto |
| Contra ponto – Curso | 30 mm |
| Dimensões L x B x H | 570 x 340 x 300 mm |
| Peso | 23 kg |
| Buchas | Art.-Nr. |
| Bucha 3 Grampos Ø 80 mm, individual spannend | 3440287 |
| Bucha 4 Grampos Ø 80 mm, individual spannend | 3440286 |
| Bucha 4 Grampos Ø 80 mm, central spannend | 3442808 |
| Acessórios | Art.-Nr. |
| Luneta móvel Ø 45 mm | 3440210 |
| Luneta fixa Ø 40 mm | 3440211 |
| Conj. ferramentas torno 8 mm, 5-peças | 3441662 |
| Conj. ferramentas torno 8 mm, 11-peças | 3441601 |
** O torno (conversor de freqüência) está em conformidade com a norma DIN EN 55011: Classe C1
