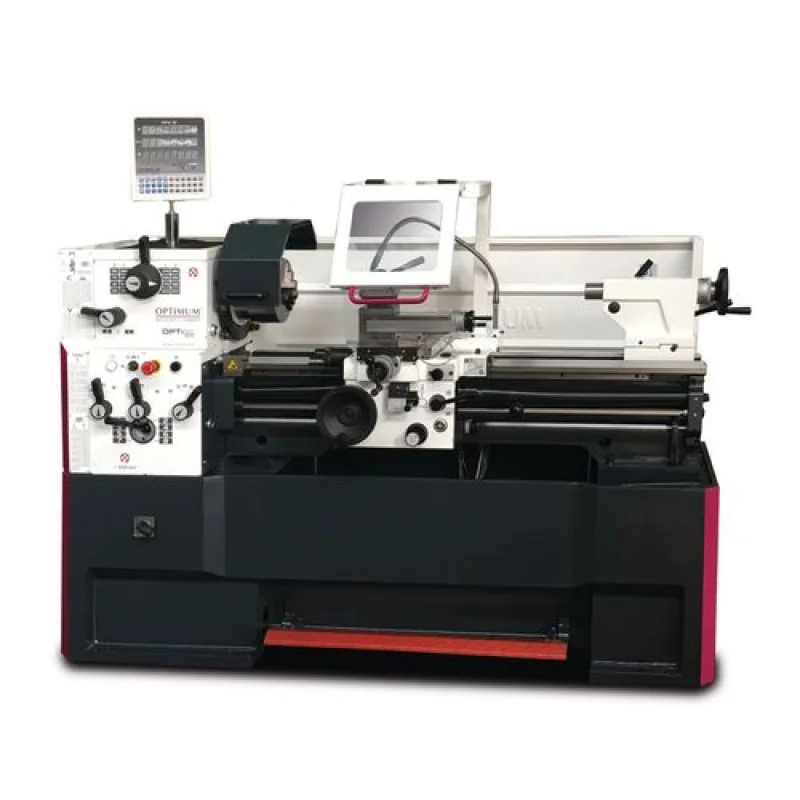

TORNO OPTIMUM TH4210 /400V OPTIMUM

Descrição

TORNO OPTIMUM TH4210 /400V OPTIMUM



Torno de avanço de precisão, tecnologia madura, totalmente completo, fácil de operar



– Guia de eixo Z temperado e polido

– Cone árvore Camlock DIN ISO 702-2 Nr. 6

– Deslizamento preciso

– Volantes com escala fina ajustável 0,04 / 0,02 mm

– Suporte ferramentas quádruplo

– Todos os guias ajustáveis usando cunhas

– Ajuste do slide superior ± 90°

– Concentricidade garantida do fuso, melhor que 0,015 mm

– Fuso principal em banho de óleo

– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis

– Volantes desacoplados testados para EN 23125

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Rotação direita/esquerda

– Lubrificação central

– Estrutura e Base uma peça única, em fundição Meehanite

– Dispositivo de paragem de emergência com pedal

– Rodas de segurança com função de libertação no eixo X e Z

– Cabeçote ajustável ± 10 mm para esferas giratórias

– Manga do fuso do cabeçote móvel e volante com escala fina ajustável

0,025 mm

– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,

para encher, esvaziar e limpar de acordo com a Norma DIN

– Lâmpada LED na proteção de limalhas



TH 4210D / TH 4215D:

– Display digital de cotas DPA21

> Teclado de membrana de fácil utilização, à prova de respingos de água, fechado e anti-reflexos

> Sensor fornecido para detecção da velocidade rotativa

> Escalas de vidro



Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider



Equipamento standard

> Luneta fixa Ø 15 – 145 mm

> Luneta móvel Ø 10 – 75 mm

> Luz LED máquina

> Redutor MK 6 / CM 4

> Contra ponto de centro fixo e rotativoCM 4

> Conjunto de engrenagens substituíveis

> Jogo rodas muda para escala roscas (métrica)

> Esbarro com ajuste granular

> Máquina inicialmente com óleo premium

> Ferramenta operacional

> Vierfach-Suporte ferramentas max. 20 mm



Lembre-se de comprar a bucha!



Buchas	Art Nr.
OPTIMUM Buchas
Bucha 3 Grampos Ø 250 mm Nr. 6, central	3442765
Bucha 4 Grampos Ø 250 mm Nr. 6, central	3442852
Bucha 4 Grampos Ø 250 mm Nr. 6, individual	3442884
BISON Buchas
Bucha 3 Grampos Ø 250 mm Nr. 6, Fundido central	3450330
Bucha 4 Grampos Ø 250 mm Nr. 6, Fundido central	3450380
Bucha 3 Grampos Ø 250 mm Nr. 6, Aço central	3450530
Bucha 4 Grampos Ø 250 mm Nr. 6, Aço central	3450580



Acessórios	Art Nr.
Porta-ferramentas troca rápida SWH 5-B	3384305
Montagem de fábrica SWH 5-B	9000400
Suporte ferramentas 25 x 120 Tipo D Quadrado	3384306
Suporte ferramentas 32 x 130 Tipo H Redondo	3384324
Conj. ferramentas torno HM 20 mm, 5-peças (pág. 188)	3441670
Conj. ferramentas torno HM 20 mm, 5-peças (pág. 188)	3441617
Apoio anti-vibratório SE 2 (6 uni. necessárias)	3381016
Apoio anti-vibratório SE 85 (6 uni. necessárias)	3352982
Bloco fixação 20-05	3440654



Dados técnicos	TH 4210
Art. no.	3462050
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	4,6 kW
Bomba refrigeração motor	100 W
Fuso
Motor	4,5 kW
Cone da árvore	MK 6
Cone árvore	Camlock DIN ISO 702-2 Nr. 6
Fuso árvore	Ø 52 mm
Porta-ferramentas troca rápida	20 mm
Área de trabalho
Altura do centro	210 mm
Distância entre os centros	1.000 mm
Ø Torneável sobre cava	420 mm
Ø Torneável sem a cava	590 mm
Comprimento cava	260 mm
Ø Torneável sobre slide cruzado	250 mm
Largura cava	250 mm
Velocidade
Velocidade fuso	45 – 1.800 min-1
Estágios	16 Velocidades
Curso
Curso slide superior	140 mm
Curso slide cruzado	230 mm
Avanços e Passos
Avanço longitudinal na gama	0,05 – 1,7 mm/Rev (17 Avanços)
Gama de avanços	0,025 – 0,85 mm/Rev (17 Avanços)
Avanço métrico	0,2 – 14 mm/Rev (39 Passos)
Avanço polegadas	72 – 2 Gg/Polegadas (45 Passos)
Rosca diametral	8 – 44 Gg/π (21 Cursos)
Rosca modular	0,3 – 3,5 mm x π (18 Rosca)
Contra ponto
Cone contra ponto	CM 4
Contra ponto-Diâmetro/Curso	Ø 50 mm / 120 mm
Dimensões
Comprimento	1.940 mm
Largura x Altura	915 x 1.375 (DPA 1.600) mm
Peso	1.160 kg
