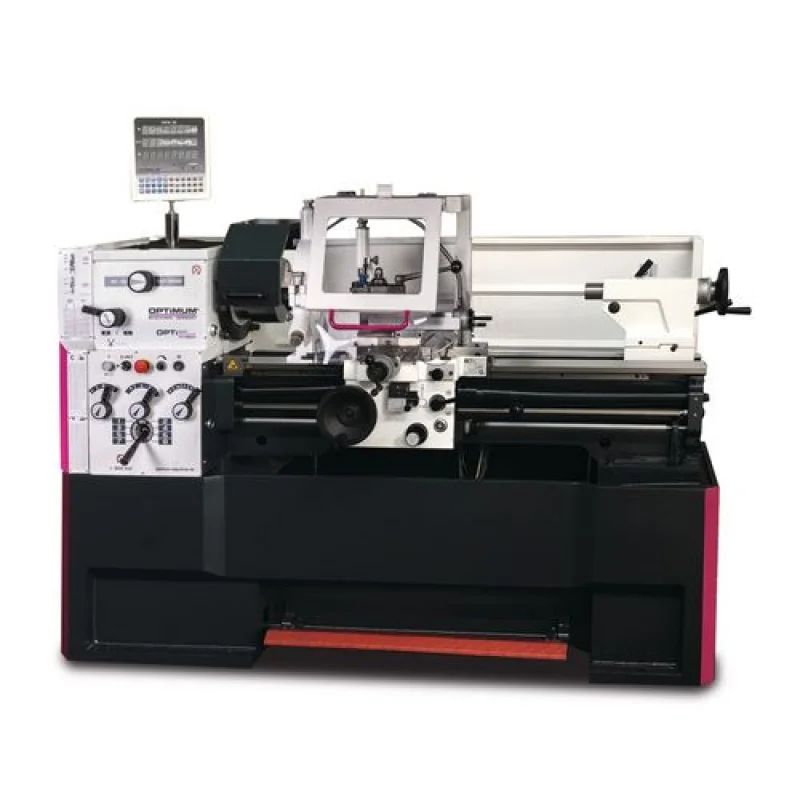

TORNO OPTIMUM TH4210 VARIO /400V C/ DPA21 OPTIMUM
20,700.00 € + IVA
25,461.00 € Incl. IVA
TORNO OPTIMUM TH4210 VARIO /400V C/ DPA21 OPTIMUM
- Descrição
- Solicitar Contacto
Descrição
TORNO OPTIMUM TH4210 VARIO /400V C/ DPA21 OPTIMUM
Torno de avanço de precisão, tecnologia madura, totalmente completo, fácil de operar
Com Variador Siemens
– Guia de eixo Z temperado e polido
– Cone árvore Camlock DIN ISO 702-2 Nr. 6
– Deslizamento preciso
– Volantes com escala fina ajustável 0,04 / 0,02 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Ajuste do slide superior ± 90°
– Concentricidade garantida do fuso, melhor que 0,015 mm
– Fuso principal em banho de óleo
– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis
– Volantes desacoplados testados para EN 23125
– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
– Rotação direita/esquerda
– Lubrificação central
– Estrutura e Base uma peça única, em fundição Meehanite
– Dispositivo de paragem de emergência com pedal
– Rodas de segurança com função de libertação no eixo X e Z
– Cabeçote ajustável ± 10 mm para esferas giratórias
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,
para encher, esvaziar e limpar de acordo com a Norma DIN
– Lâmpada LED na proteção de limalhas

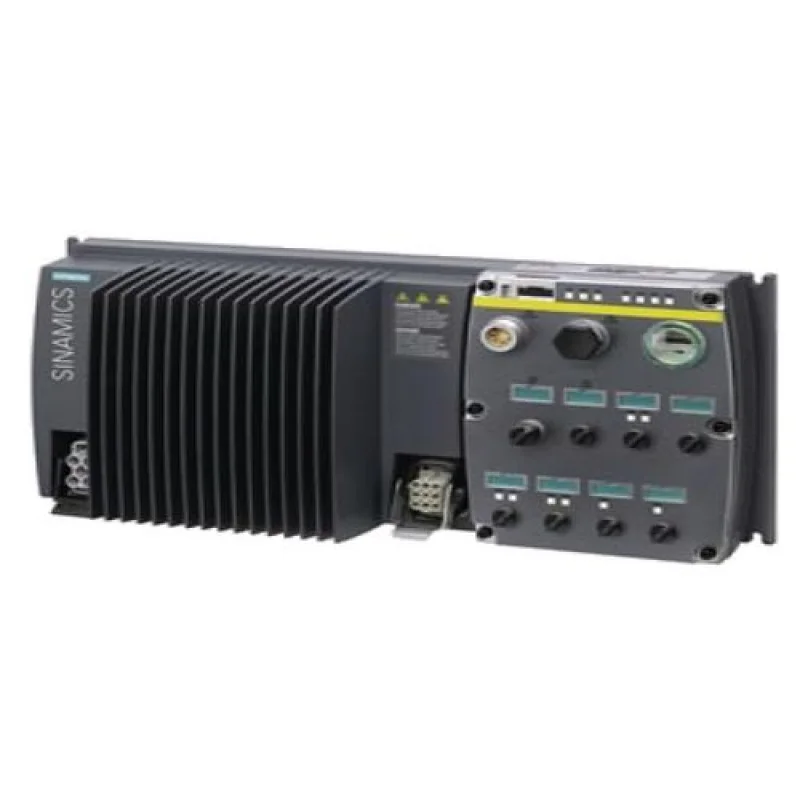

– Inversor frequência Siemens Sinamics / Segurança integrada
– Porta-ferramentas troca rápida 5-B
– Suporte ferramentas 20 x 100 Tipo D Quadrado 18 mm
Painel de controlo
> Sistema elétrico 24V
> Todos os contatores e relés da Siemens ou Schneider
| Dados técnicos | TH 4210V |
| Art. no. | 3462060 |
| Especificações técnicas | |
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz |
| Potência total | 5,6 kW |
| Bomba refrigeração motor | 100 W |
| Fuso | |
| Motor | 5,5 kW |
| Cone da árvore | MK 6 |
| Cone árvore | Camlock DIN ISO 702-2 Nr. 6 |
| Fuso árvore | Ø 52 mm |
| Porta-ferramentas troca rápida | 25 mm |
| Área de trabalho | |
| Altura do centro | 210 mm |
| Distância entre os centros | 1.000 mm |
| Ø Torneável sobre cava | 420 mm |
| Ø Torneável sem a cava | 590 mm |
| Comprimento cava | 260 mm |
| Ø Torneável sobre slide cruzado | 250 mm |
| Largura cava | 250 mm |
| Velocidade | |
| Velocidade fuso | 30 – 3.000 min-1 |
| Estágios | 2 velocidades, eletronicamente ajustável |
| Curso | |
| Curso slide superior | 140 mm |
| Curso slide cruzado | 230 mm |
| Avanços e Passos | |
| Avanço longitudinal na gama | 0,05 – 1,7 mm/Rev (17 Avanços) |
| Gama de avanços | 0,025 – 0,85 mm/Rev (17 Avanços) |
| Avanço métrico | 0,2 – 14 mm/ Rev (39 Passos) |
| Avanço polegadas | 72 – 2 Gg/Polegadas (45 Passos) |
| Rosca diametral | 8 – 44 Gg/π (21 Cursos) |
| Rosca modular | 0,3 – 3,5 mm x π (18 Rosca) |
| Contra ponto | |
| Cone contra ponto | CM 4 |
| Contra ponto-Diâmetro/Curso | Ø 50 mm / 120 mm |
| Dimensões | |
| Dimensões C x L x A | 2.031 x 915 (depósito refriger. 1.215) x 1.415 (DPA 1.600) mm |
| Peso | 1.160 kg |
Equipamento standard
> Luneta fixa Ø 15 – 145 mm
> Luneta móvel Ø 10 – 75 mm
> Luz LED máquina
> Redutor MK 6 / CM 4
> Centro fixo CM 4
> Conjunto de engrenagens substituíveis
> Esbarro com ajuste granular
> Máquina inicialmente com óleo premium
> Ferramenta operacional
> Porta-ferramentas troca rápida 5-B
> Suporte ferramentas 25 x 120 Tipo D para cinzel quadrado 20mm
Lembre-se de encomendar a bucha!
| Buchas | Art Nr. |
| OPTIMUM Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, central | 3442765 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, central | 3442852 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, individual | 3442884 |
| BISON Buchas | |
| Bucha 3 Grampos Ø 250 mm Nr. 6, central | 3450330 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, central | 3450380 |
| Bucha 3 Grampos Ø 250 mm Nr. 6, Aço | 3450530 |
| Bucha 4 Grampos Ø 250 mm Nr. 6, Aço | 3450580 |
| Acessórios | Art Nr. |
| Porta-ferramentas troca rápida SWH 5-B | 3384305 |
| Montagem de fábrica SWH 5-B | 9000400 |
| Suporte ferramentas 25 x 120 Tipo D Quadrado | 3384306 |
| Suporte ferramentas 32 x 130 Tipo H Redondo | 3384324 |
| Conj. ferramentas torno HM 25 mm, 5-peças
(veja a pág. 188) |
3441672 |
| Conj. ferramentas torno HM 25 mm, 5-peças Kit extensão (veja a pág. 188) | 3441623 |
| Conj. ferramentas torno HM 20 mm, 5-peças
(veja a pág. 188) |
3441670 |
| Conj. ferramentas torno HM 20 mm, 5-peças, Kit extensão (veja a pág. 188) | 3441617 |
| Apoio anti-vibratório SE 2 (6 uni. necessárias) | 3381016 |
| Apoio anti-vibratório SE 85 (6 uni. necessárias) | 3352982 |
| Bloco de fixação 20-05 | 3440654 |
