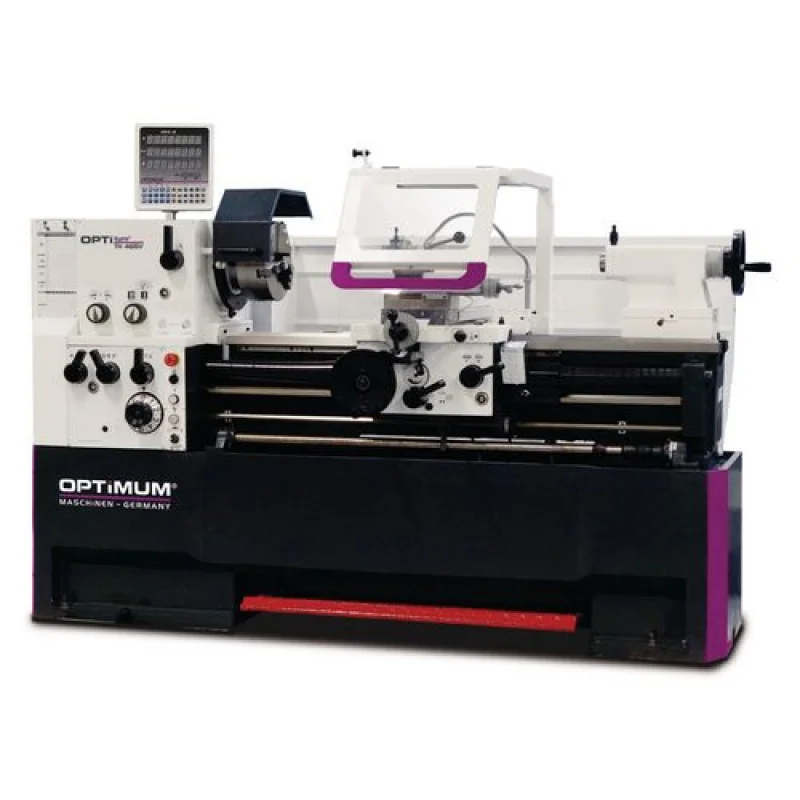

TORNO OPTIMUM TH4615VARIO/400V + SWH 5-B +DPA21 OPTIMUM
Tornos de avanço de precisão – únicos em termos de precisão e operação

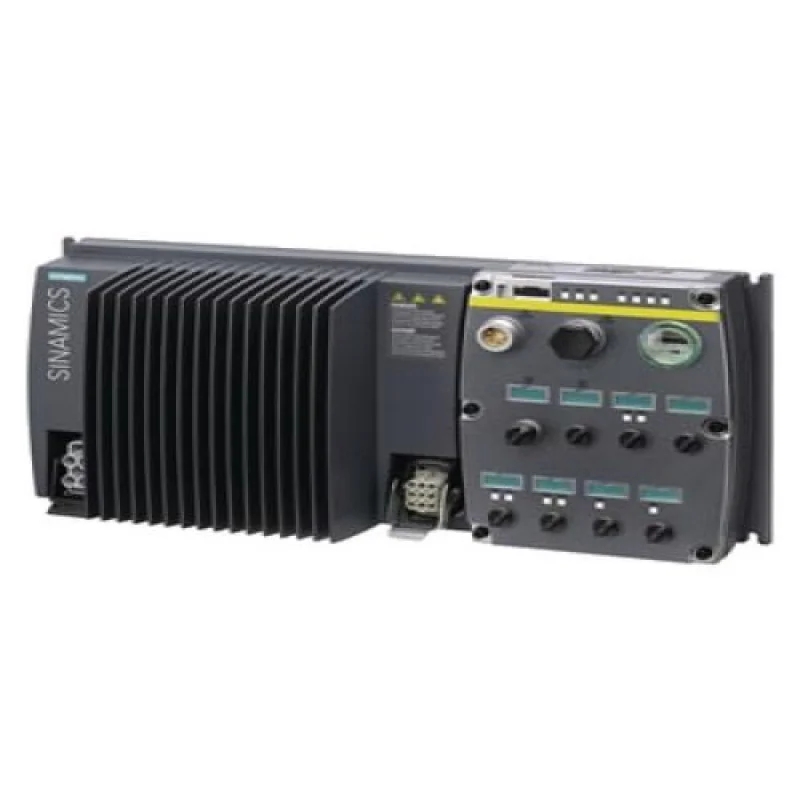

Com Variador Siemens
– Guia de eixo Z temperado e polido
– Deslizamento preciso
– Volantes com escala fina ajustável 0,04 / 0,02 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Eixos, Engrenagens e Fuso principal em banho de óleo
– Ajuste do slide superior ± 90°
– Concentricidade garantida do fuso, melhor que 0,015 mm
– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis
– Engrenagens de avanço de troca rápida em design fechado, engrenagens e eixos temperados, em banho
de óleo e rolamentos de precisão
– Volantes desacoplados testados para EN 23125
– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849
– Rotação direita/esquerda
– Avanço longitudinal mecânico do carro da cava com quatro excêntricos ajustáveis
– Dispositivo de paragem de emergência com pedal
– Rodas de segurança com função de libertação no eixo X e Z
– Lubrificação central
– Cabeçote ajustável ± 10 mm para esferas giratórias
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,
para encher, esvaziar e limpar de acordo com a Norma DIN
– Proteção contra limalhas de grande dimensão e lâmpada LED integrada
– Porta-ferramentas troca rápida SWH 5-B
– Suporte ferramentas 25 x 120 Tipo D para cinzel quadrado 20 mm
– Display digital de cotas DPA 21 com ecrã de alta velocidade
– Condução dos cabos de energia na corrente guia
Painel de controlo
> Sistema elétrico 24V
> Todos os contatores e relés da Siemens ou Schneider
| Dados técnicos | TH 4615V |
| Art. no. | 3462125 |
| Especificações técnicas | |
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz |
| Potência total | 8,5 kW |
| Bomba refrigeração motor | 125 Watt |
| Fuso | |
| Motor | 7,5 kW |
| Cone da árvore | MK 7 |
| Cone árvore | Camlock DIN ISO 702-2 Nr. 8 |
| Fuso árvore | Ø 80 mm |
| Porta-ferramentas troca rápida | SWH 5-B |
| Área de trabalho | |
| Altura do centro | 230 mm |
| Distância entre os centros | 1.560 mm |
| Ø Torneável sobre cava | 460 mm |
| Ø Torneável sem a cava | 690 mm |
| Comprimento cava | 240 mm |
| Ø Torneável sobre slide cruzado | 270 mm |
| Largura cava | 300 mm |
| Velocidade | |
| Velocidade fuso | 30 – 2.000 min-1 |
| Estágios | Controlado electronicamente |
| Curso | |
| Curso slide superior | 125 mm |
| Curso slide cruzado | 285 mm |
| Avanços e Passos | |
| Avanço longitudinal na gama | 0,031 – 1,7 mm/Rev (42 Avanços) |
| Gama de avanços | 0,014 – 0,784 mm/Rev (42 Avanços) |
| Avanço métrico | 0,1 – 14 mm/Rev (41 Passos) |
| Avanço polegadas | 112 – 2 Gg/Polegadas (41 Passos) |
| Rosca diametral | 4 – 112 Gg/π (50 Rosca) |
| Rosca modular | 0,1 – 7 mm x π (34 Rosca) |
| Contra ponto | |
| Cone contra ponto | CM 4 |
| Diâmetro / Curso | Ø 60 mm / 130 mm |
| Dimensões | |
| Dimensões C x L x A | 2.765 x 1.065 x 1.550 mm |
| Peso | 2.020 kg |
Lembre-se de comprar a bucha!
| Buchas | Art Nr. |
| Buchas OPTIMUM | |
| Bucha 3 Grampos Ø 315 mm Nr. 8, central | 3442768 |
| Bucha 4 Grampos Ø 315 mm Nr. 8, central | 3442856 |
| Bucha 4 Grampos Ø 315 mm Nr. 8, individual | 3442888 |
| Buchas BISON | |
| Bucha 3 Grampos Ø 315 mm Nr. 8, central | 3450335 |
| Bucha 4 Grampos Ø 315 mm Nr. 8, central | 3450385 |
| Acessórios | Art Nr. |
| Prato de fixação Ø 450 mm Nr. 8 | 3442982 |
| Ponto rotativo CM 5 | 3440705 |
| BISON Ponto rotativo CM 5 | 3451005 |
| Suporte ferramentas 40 x 160 Tipo H Redondo | 3384326 |
| Suporte ferramentas 32 x 150 Tipo D Quadrado | 3384308 |
| Conj. ferramentas torno HM 32 mm, 5-peças (veja a pág. 189) | 3441674 |
| Esbarro com ajuste fino | 3444022 |
Equipamento standard
> Luneta fixa Ø máx de passagem Ø 160 mm
> Luneta móvel Ø máx de passagem Ø 100 mm
> Luz LED máquina
> Redutor MK 7/CM 4
> Centro fixo CM 4
> Porta-ferramentas troca rápida 5-B
> Suporte ferramentas 25 x 120 Tipo D para cinzel quadrado 20 mm
> Escala de roscas
> Conjunto de engrenagens substituíveis
> Máquina inicialmente com óleo premium
> Ferramenta operacional
