TORNO TH3309D / 230V / 1Ph C/ DPA21 OPTIMUM

Descrição

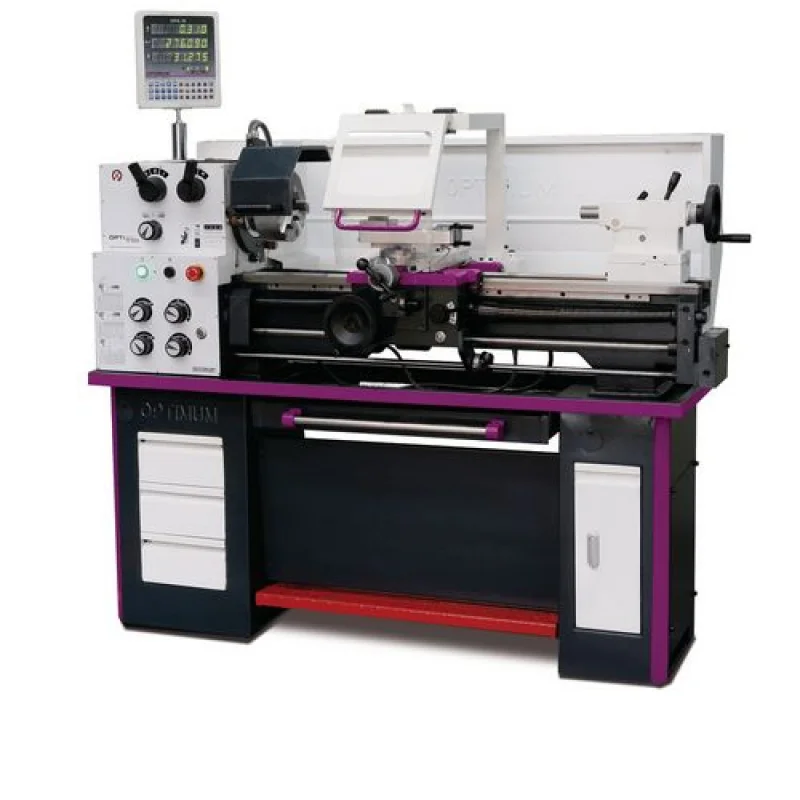

TORNO TH3309D / 230V / 1Ph C/ DPA21 OPTIMUM



Torno de avanço totalmente equipado.

TH 3309D com display digital de cotas DPA 21,

TH 3309V com motor sem escovas, display digital de cotas DPA 21 e variador Siemens

– Guia de eixo Z temperado e polido

– Cone árvore Camlock DIN ISO 702-2 Nr. 4

– Deslizamento preciso

– Volantes com escala fina ajustável 0,04 / 0,02 mm

– Suporte ferramentas quádruplo

– Todos os guias ajustáveis usando cunhas

– Fuso principal em banho de óleo

– Engrenagens de ação suave, temperadas

– Ajuste do slide superior ± 90°

– Concentricidade garantida do fuso, melhor que 0,015 mm

– Volantes desacoplados testados para EN 23125

– Rodas de segurança com função de libertação no eixo X e Z

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Sistema elétrico 24V DC com circuito de segurança de dois canais de acordo com EN 23125

– Proteção do bucha de acordo com EN 23125

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Interruptor principal bloqueável

– Rotação direita/esquerda

– Contra ponto ajustável ± 10 mm para esferas giratórias

– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,02 mm

– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

– Chassi de máquinas com compartimento de ferramentas no lado direito (lado esquerdo com 3 painéis

(sem compartimentos))

– Tabuleiro de limalhas extraível com guias Tabuleiro de limalhas extraível com guias

– Dispositivo de paragem de emergência com pedal

– Lâmpada LED na proteção de limalhas



TH 3309D / TH 3309V

– Display digital de cotas DPA 21

> Teclado de membrana fácil de usar, à prova de respingos de água, fechado e anti-reflexos

> Escalas de vidro



Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider- TH 3309V by Eaton







Dados técnicos	TH 3309 D
Art. no.	3402040
Especificações técnicas
Ligação eléctrica	400 V/3 Ph
Motor	1,5 kW
Fuso
Cone da árvore	CM 5
Cone árvore	Camlock DIN ISO 702-2 Nr. 4
Fuso árvore	Ø 38 mm
Altura suporte ferramentas quádruplo	16 mm
Área de trabalho
Altura do centro	165 mm
Distância entre os centros	830 mm
Ø Torneável sobre cava	330 mm(1)
Ø Torneável sem a cava	448 mm
Comprimento cava	196 mm
Ø Torneável sobre slide cruzado	208 mm
Velocidade
Velocidade fuso	70 – 2.000 min-1
Nº velocidades	16 velocidades
Curso
Curso slide superior	98 mm
Curso slide cruzado	164 mm
Avanços e Passos
Avanço longitudinal na gama	0,052 – 1,392 mm/U (32 Avanço
Gama de avanços	0,014 – 0,38 mm/U (32 Avanç
Avanço métrico	0,4 – 7 mm (26 Passos)
Avanço polegadas	56 – 4 Gg/Zoll (34 Passos)
Contra ponto
Cone contra ponto	CM 3
Contra ponto-Diâmetro / Curso	Ø 32 mm / 110 mm
Dimensões
Dimensões C x L x A	1.685 x 745 x 1.320 / 1.590 m
Peso	430 kg





Lembre-se de comprar a bucha!



Buchas	Art Nr.
OPTIMUM Bucha 3 Grampos Ø 200 mm Nr. 4, central	3442762
OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 4, central	3442843
OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 4, individual	3442879
BISON Bucha 3 Grampos Ø 160 mm Nr. 4, central	3450305
BISON Bucha 3 Grampos Ø 200 mm Nr. 4, central	3450310
BISON Bucha 4 Grampos Ø 160 mm Nr. 4, central	3450355
BISON Bucha 4 Grampos Ø 200 mm Nr. 4, central	3450360
> Informações sobre buchas na pág.166



Acessórios	Art Nr.
Porta-ferramentas troca rápida SWH 3-E	3384303
Montagem de fábrica SWH 3-E	9000400
Conj. ferramentas torno 16 mm, 5-peças “Made in Germany“	3441216
Conj. ferramentas torno 16 mm, 5-peças	3441610
Kit porta pinças 5 C	3441554
> Mais acessórios para tornos ver pág.176



Equipamento standard

> Luneta fixa Ø 19 – 70 mm (3309V – Ø 6 – 50 mm)

> Luneta móvel Ø 16 – 50 mm (3309V – Ø 8 – 30 mm)

> Luz LED máquina

> Redutor CM 5 / CM 3

> Dois centros fixos CM 3

> Suporte ferramentas quádruplo 16 mm

> Conjunto de engrenagens substituíveis

> Chassi de máquinas

> Máquina inicialmente com óleo premium

> Ferramenta operacional
