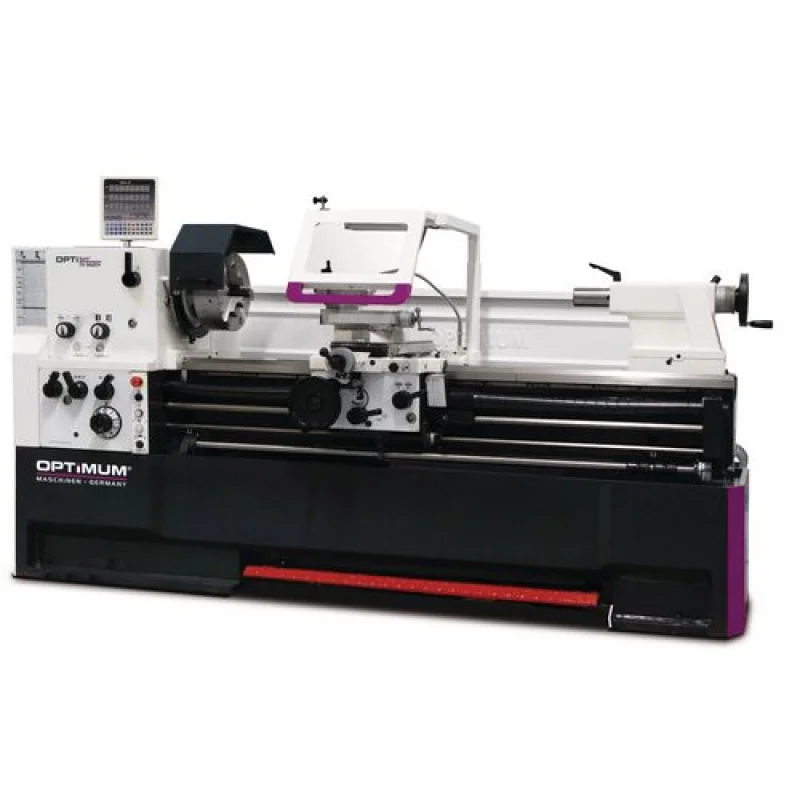

TORNO OPTIMUM TH5620VARIO/400V + SWH 7-C + DPA21 OPTIMUM

Descrição

TORNO OPTIMUM TH5620VARIO/400V + SWH 7-C + DPA21 OPTIMUM

Torno robusto e estável, caracterizado pela excelente flexibilidade, precisão e economia.

Com Variador Siemens



– Guia de eixo Z temperado e polido

– Camlock DIN ISO 702-2 Nr. 8

– Deslizamento preciso

– Volantes com escala fina ajustável 0,04 / 0,02 mm

– Todos os guias ajustáveis usando cunhas

– Eixo, engrenagens e fuso principal em banho de óleo

– Ajuste do slide superior ± 90°

– Concentricidade garantida do fuso, melhor que 0,015 mm

– Engrenagens de ação suave, temperadas em rolamentos cônicos ajustáveis

– Alavanca seletora para mudar as taxas de avanço

– Design fechado da engrenagem de avanço rápido

– Engrenagens e eixos temperados, em banho de óleo e rolamentos de precisão

– Volantes desacoplados testados para EN 23125

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Rotação direita/esquerda

– Lubrificação central

– Botão de paragem de emergência, disjuntor de motor, interruptor principal bloqueável

– Dispositivo de paragem de emergência com pedal

– Rodas de segurança com função de libertação no eixo X e Z

– Cabeçote ajustável ± 10 mm para esferas giratórias

– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm

– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

– Sistema refrigeração com reservatório separado para o líquido refrigeração e separador de óleo,

para encher, esvaziar e limpar de acordo com a Norma DIN

– Lâmpada LED

– Duas velocidades

– Fuso de árvore Ø 105 mm

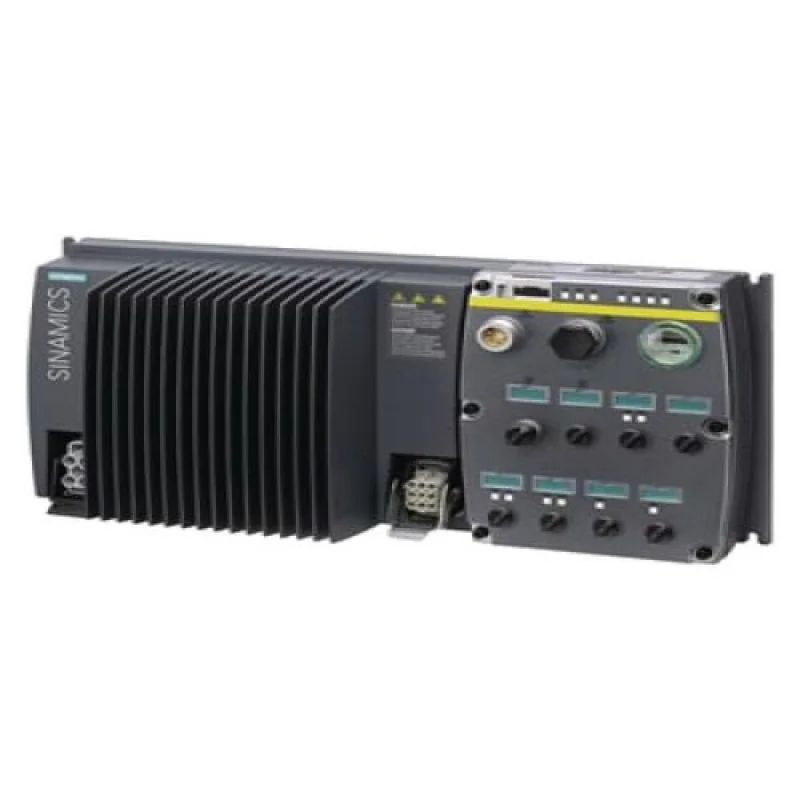

– Inversor frequência Siemens Sinamics / Segurança integrada

– Eletrônica com componentes Siemens

– Condução dos cabos de energia na corrente guia

– Porta-ferramentas troca rápida SWH 7-C

– 1 Suporte ferramentas 32 x 150 Tipo D para cinzel quadrado 25 mm

– Display digital de cotas DPA 21

– Escalas de vidro



Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider





Dados técnicos	TH 5620V
Art. no.	3462175
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	8,5 kW
Bomba refrigeração motor	125 Watt
Fuso
Motor	7,5 kW
Cone da árvore	Ø 113 mm (Kegel 1:20)
Cone árvore	Camlock DIN ISO 702-2 Nr. 8
Fuso árvore	Ø 105 mm
Porta-ferramentas troca rápida	SWH 7-C
Área de trabalho
Altura do centro	280 mm
Distância entre os centros	1.910 mm
Ø Torneável sobre cava	560 mm
Ø Torneável sem a cava	790 mm
Comprimento cava	170 mm
Ø Torneável sobre slide cruzado	355 mm
Largura cava	350 mm
Velocidade
Velocidade fuso	25 – 1.600 min-1
Estágios	2 Velocidades; Controlado eletronicamente
Curso
Curso slide superior	130 mm
Curso slide cruzado	316 mm
Avanços e Passos
Avanço longitudinal na gama	0,031 – 1,7 mm/Rev (42)
Gama de avanços	0,014 – 0,784 mm/Rev ( 42)
Avanço métrico	0,1 – 14 mm/Rev (47)
Avanço polegadas	112 – 2 Gg/Polegadas (60 Passos)
Rosca diametral	4 – 112 Gg/π (50 Cursos)
Rosca modular	0,1 – 7 mm x π (34 Rosca)
Contra ponto
Cone contra ponto	CM 5
Diâmetro / Curso	Ø 75 mm / 180 mm
Dimensões
Dimensões C x L x A	3.340 x 1.150 x 1.650 mm
Peso	2.720 kg



Lembre-se de encomendar a bucha!



Equipamento standard

> Luneta fixa Ø máx de passagem Ø 165 mm

> Luneta móvel Ø máx de passagem Ø 95 mm

> Luz LED máquina

> Redutor Ø 113 mm / CM 5

> Contra ponto de centro fixo e rotativoCM 5

> Porta-ferramentas troca rápida 7-C

> Suporte ferramentas 32 x 150 Tipo D para cinzel quadrado 25 mm

> Escala de roscas

> Conjunto de engrenagens substituíveis

> Jogo rodas muda para escala roscas (métrica)

> Máquina inicialmente com óleo premium

> Ferramenta operacional





Buchas	Art. no.
Buchas OPTIMUM
Bucha 3 Grampos Ø 315 mm Nr. 8, central	3442768
Bucha 4 Grampos Ø 315 mm Nr. 8, central	3442856
Bucha 4 Grampos Ø 315 mm Nr. 8, individual	3442888
Buchas BISON
Bucha 3 Grampos Ø 315 mm Nr. 8, central	3450335
Bucha 4 Grampos Ø 315 mm Nr. 8, central	3450385





Acessórios	Art. no.
Prato de fixação Ø 450 mm Nr. 8	3442982
Ponto rotativo CM 5	3440705
BISON Ponto rotativo CM 5	3451005
Suporte ferramentas 40 x 160 Tipo H Redondo	3384326
Suporte ferramentas 32 x 150 Tipo D Quadrado	3384308
Conj. ferramentas torno HM 32 mm, 5-peças	3441674
Esbarro com ajuste fino	3444023
