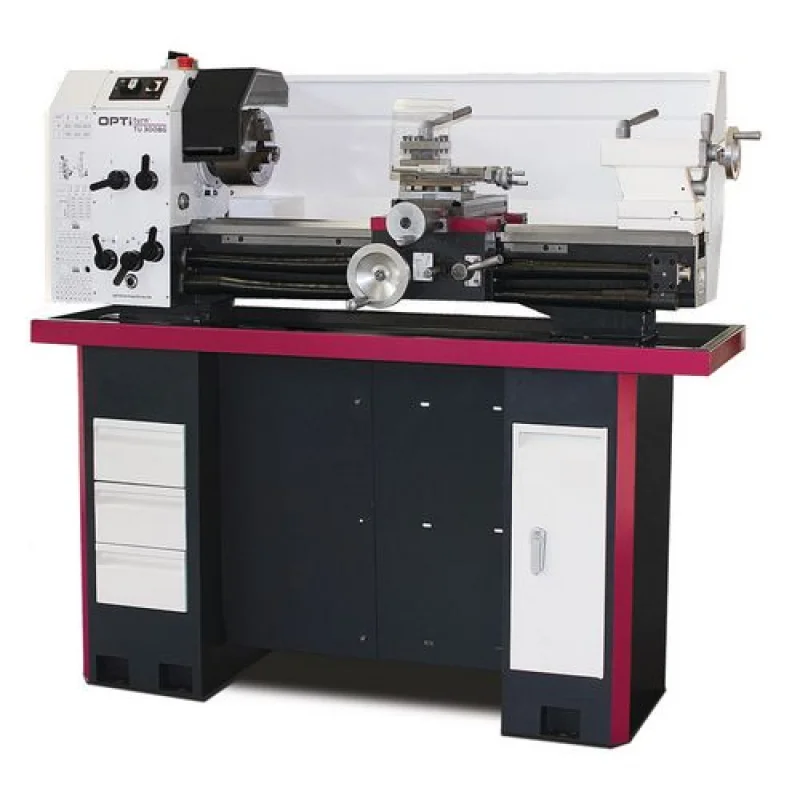

TORNO OPTIMUM TU3008G/400V OPTIMUM
Torno com avanço longitudinal e cruzado
– Retificado c/ precisão

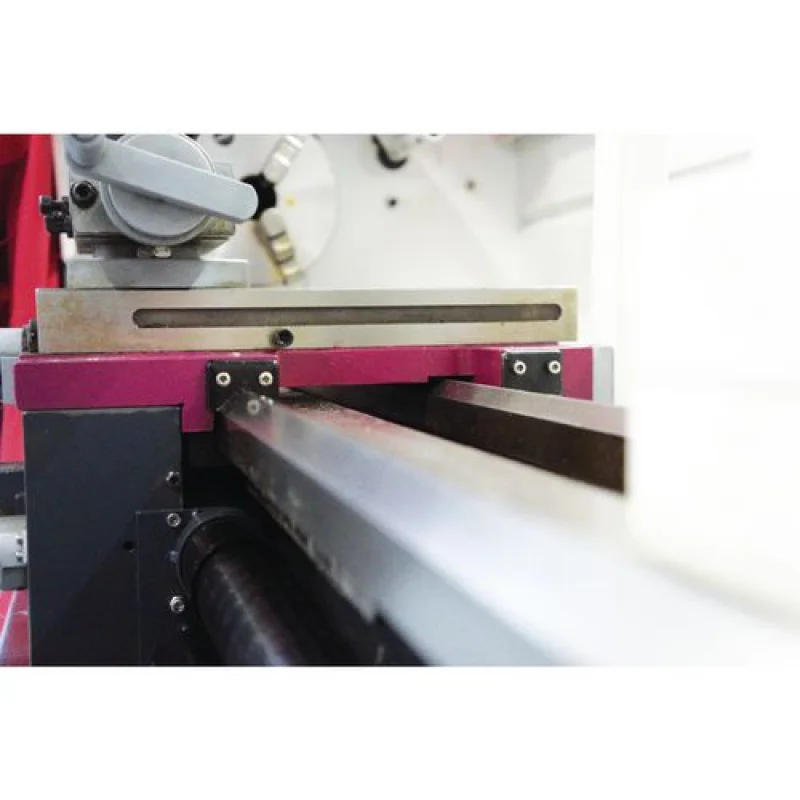

– Guia de eixo Z temperado e polido
– Engrenagens de ação suave, temperadas
– Concentricidade garantida melhor que 0,009 mm
– Concentricidade na bucha do torno melhor que 0,04 mm
– Suporte ferramentas quádruplo
– Todos os guias ajustáveis usando cunhas
– Rotação direita/esquerda
– Fuso principal temperado em rolamentos cônicos de precisão ajustáveis
– Rolamentos cônicos em qualidade P5
– Furo da árvore generoso com Ø 38 mm
– Avanço longitudinal/fuso principal automático / transversal
– Contra ponto ajustável ± 5 mm para esferas
– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,02 mm
– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação
– Volantes com escala fina ajustável 0,04 / 0,01 mm
– Conjunto de engrenagens substituíveis incluídas para roscar
– Botão de paragem de emergência
> Preparado para a montagem do sistema de medição nos eixos X, Z e Z0
Acessórios
Chassi de máquinas
Art.-Nr. 3440409
Apoio anti-vibratório-Base SE 1
(6 uni. necessárias)
Art.-Nr. 3381012
Apoio anti-vibratório SE 55
(6 uni. necessárias)
Art.-Nr. 3352981
| Dados técnicos | TU 3008G | ||||
| Art. no. | 3427210 | ||||
| Especificações técnicas | |||||
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz | ||||
| Motor | 1,5 kW | ||||
| Fuso | |||||
| Cone da árvore | CM 5 | ||||
| Cone árvore | Camlock DIN ISO 702-2 Nr. 4 | ||||
| Fuso árvore | Ø 38 mm | ||||
| Altura suporte ferramentas quádruplo | 25 mm | ||||
| Área de trabalho | |||||
| Altura do centro | 158 mm | ||||
| Distância entre os centros | 720 mm | ||||
| Ø Torneável sobre cava | 310 mm | ||||
| Ø Torneável sobre slide cruzado | 190 mm | ||||
| Largura cava | 180 mm | ||||
| Velocidade | |||||
| Velocidade fuso TU 3008 | 150 – 2.000 min-1 6 Velocidades | ||||
| Velocidade fuso TU 3008G | 165 – 2.400 min-1 6 Velocidades | ||||
| Velocidade fuso TU 3008V | 30 – 3.000 min-1 5 Velocidades, control. eletronic. | ||||
| Curso | |||||
| Curso slide superior | 65 mm | ||||
| Curso slide cruzado | 150 mm | ||||
| Avanços e Passos | |||||
| Avanço longitudinal na gama | 0,085 – 0,832 mm/Rev (9 Avanços) | ||||
| Gama de avanços | 0,01 – 0,1 mm/Rev (9 Avanços) | ||||
| Avanço métrico | 0,2 – 3,5 mm/Rev (18 Passos) | ||||
| Avanço polegadas | 56 – 8 Gg/Polegadas (21 Passos) | ||||
| Contra ponto | |||||
| Cone contra ponto | CM 3 | ||||
| Manga contra ponto- Diâmetro/Curso | Ø 38 mm / 70 mm | ||||
| Dimensões | |||||
| Dimensões C x L x A | 1.525 x 705 x 575 mm | ||||
| Peso | 261 kg | ||||
| Buchas | Art Nr. |
| OPTIMUM Bucha 4 Grampos Ø 160 mm Nr. 4, central | 3442840 |
| BISON Bucha 4 Grampos Ø 160 mm Nr. 4, central | 3450355 |
| Acessórios | Art Nr. |
| Luneta móvel Ø 6 – 60 mm | 3441460 |
| Luneta fixa Ø 6 – 60 mm | 3441461 |
| Porta-ferramentas troca rápida SWH 1-A | 3384301 |
| Montagem de fábrica SWH 1-A | 9000400 |
| Suporte ferramentas 20 x 90 Tipo D quadrado | 3384302 |
| Suporte ferramentas 20 x 85 Typ H Redondo | 3384321 |
| Conj. ferramentas torno 16 mm, 11-peças (veja a pág. 186) | 3441604 |
| Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186) | 3441668 |
| Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186) | 3441610 |
| Conj. ferramentas torno 16 mm, 5-peças “Made in
Germany“ |
3441216 |
| Jogo pinças 3 – 25 mm, 5C, 17-peças | 3441509 |
| Kit porta pinças 5C – Camlock Nr. 4 | 3441554 |
| Bloco de fixação 16-05 | 3440653 |
Equipamento standard
> Bucha 3 Grampos Ø 160 mm, central
> Centro fixo CM 3 und CM 5
> Proteção
> Tabuleiro de limalhas
> Suporte ferramentas quádruplo 25 mm
> Conjunto de engrenagens substituíveis
