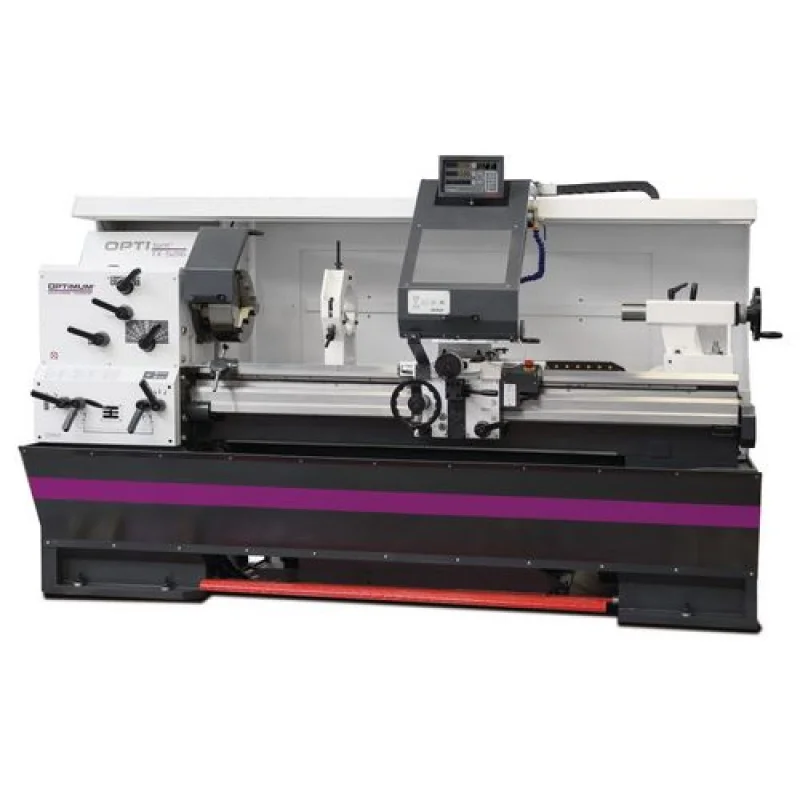

TORNO OPTIMUM TX5216 / 400V / 3Ph OPTIMUM

Descrição

TORNO OPTIMUM TX5216 / 400V / 3Ph OPTIMUM



Tornos com avanço de precisão que cumprem com requisitos exigentes em term técnico e precisão. Com

display digital de cotas NEWALL DP 700



– Estrutura de máquina em ferro fundido com nervuras robustos

– Estrutura de máquina de uma só peça de metal

– Alta rigidez do alojamento do fuso graças a forte nervura 25GG em ferro fundido

– Todas as engrenagens de avanço feitas em aço endurecido e polido

– Veios em rolamentos de agulhas

– O fuso endurecido e polido garante grande precisão e durabilidade

– O desempenho alto da máquina significa que a remoção de um alto nível de limalhas durante

operação não é um problema.

– Fácil manutenção graças ao painel removível

– Condução dos cabos de energia na corrente guia

– Proteção bloqueável contra limalhas, move-se no slide com display digital de cotas integrado e

mangueira de refrigeração, manualmente ajustável

– Volantes desacoplados testados para EN 23125

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Não são necessárias engrenagens intermutáveis

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Com dispositivo de segurança contraoperação simultânea de rosqueamento e mecanismo de

alimentação

– Guias polidos e endurecidos

– Motor com travão eletrónico

– Alimentação do eixo Z desliga-se elet

– Todos os controlos eletrônicos centra

– Iluminação completa do espaço de tr

– Depósito de refrigeração externo com

– Bucha 3 grampos incluída

– Porta-ferramentas troca rápida SWH

– Suporte ferramentas 32 x 130 Tipo D



– Display digital de cotas DP700

(Mais informações consulte “NEWALL – DP



TX 5216:

– Fuso grande Ø 80 mm



Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider

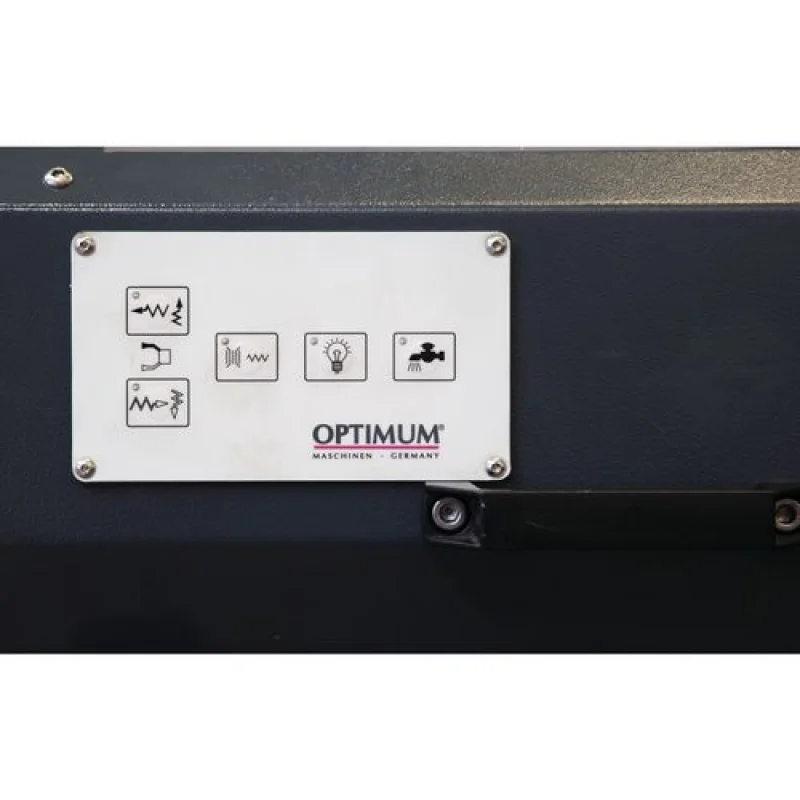

Painel de Controlo de fácil utilização

• Corte de corrente
• Fuso de acionamentol
• Travesa rápida nos eixos X e Y
• Iluminação
• Lubrificação



Equipamento standard

> Bucha 3 Grampos Ø 315 mm Nr. 8

> Ponto central fixo CM 5 longo

> Ponto central fixo CM 5 curto

> Ferramenta operacional

> Máquina inicialmente com óleo premium

> Porta-ferramentas troca rápida SWH 7-C

> Suporte ferramentas para cinzel quadrado 32 x 130 Tipo D para cinzel quadrado 25 mm

TX 5216:

Redutor MK 7/CM 5







Dados técnicos	TX 5216
Art. no.	3432440
Especificações técnicas
Ligação elétrica	400 V / 3 Ph ~50 Hz
Potência total	6,1 kW
Bomba refrigeração motor	100 W
Fuso
Motor	5,5 kW
Cone da árvore	MK 7
Cone árvore	Camlock DIN ISO 702-2 Nr. 8
Fuso árvore	Ø 80 mm
Porta-ferramentas troca rápida	SWH 7-C
Especificações técnicas
Altura do centro	260 mm
Distância entre os centros	1.600 mm
Ø Torneável sobre cava	520 mm
Ø Torneável sobre slide cruzado	324 mm
Carro transversal	350 mm
Velocidade
Velocidade fuso	30 – 1.500 min-1
Estágios	12 Velocidades
Curso
Curso slide superior	170 mm
Curso slide cruzado	350 mm
Avanços e Passos
Avanço longitudinal na gama	0,05 – 1,5 mm/Rev (55 Avanços)
Gama de avanços	0,025 – 0,75 mm/Rev (55 Avanços)
Avanço métrico	0,5 – 15 mm/Rev (55 Passos)
Avanço polegadas	60 – 2 Gg/Polegadas(55 Passos)
Rosca diametral	4 – 120 Gg/π (55 Cursos)
Rosca modular	0,25 – 7,5 mm x π (55 Rosca)
Contra ponto
Cone contra ponto	CM 5
Manga contra ponto- Diâmetro/Curso	Ø 72 mm/ 180 mm
Dimensões
Comprimento	3.000 mm
Largura x Altura	1.195 x 1.860 mm
Peso	2.470 kg



Acessórios	Art Nr.
TX5216
Luneta móvel 15 – 125 mm	3438020
Luneta fixa 10 – 185 mm	3438023
Luneta fixa 160 – 285 mm	3438024
Conj. ferramentas torno HM 20 mm (veja a pág. 188)	3441670
Conj. ferramentas torno HM 20 mm, kit extensão (veja a pág. 188)	3441617



Acessórios	Art Nr.
Prato de fixação Ø 450 mm Nr. 8	3442982
Ponto rotativo CM 5	3440705
BISON Ponto rotativo CM 5	3451005
Apoio anti-vibratório SE 3 (6 uni. necessárias	3381018
