TORNO TH3610 / 400V / 3Ph OPTIMUM
- Dimensões (C x A x P): 1.930 x 1,350 x 725 mm
- Peso líquido: 610 kg
- Diâmetro máx. torneável acima do barramento: 356 mm
- Diâmetro máx. torneável na cava: 516 mm
- Comprimento da cava: 160 mm
- Diâmetro torneável acima do carro: 225 mm
- Largura do barramento: 187 mm
- Gama de velocidade: 70 – 2.000 rpm
- Potência do motor: 1.5 kW / 400 V
- Tipo de encaixe da bucha: Camlock DIN ISO 702-2 No. 5
- Furo do fuso: 52 mm
- Cone do contraponto: CM 3
- Curso eixo Z (entre pontos): 980 mm
- Curso eixo X (carro longitudinal): 170 mm
- Curso eixo Y / Z0 (carro superior): 100 mm
- Descrição
- Solicitar Contacto
Descrição

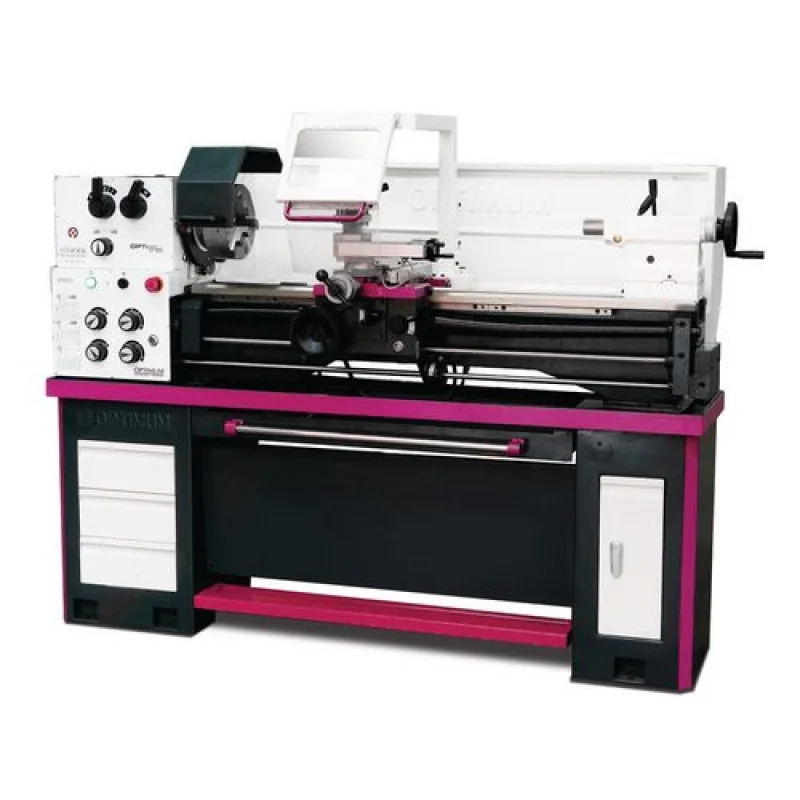

TORNO TH3610 / 400V / 3Ph OPTIMUM
Torno totalmente equipado para mecânicos.
- Guia de eixo Z temperado e polido
- Cone árvore Camlock DIN ISO 702-2 Nr. 5
- Deslizamento preciso
- Volantes com escala fina ajustável 0,04 / 0,02 mm
- Suporte ferramentas quádruplo
- Todos os guias ajustáveis usando cunhas
- Fuso principal em banho de óleo
- Engrenagens de ação suave, temperadas
- Concentricidade garantida do fuso, melhor que 0,015 mm
- Engrenagens e eixos temperados em banho de óleo e em rolamentos de precisão
- Volantes desacoplados testados para EN 23125
- Rodas de segurança com função de libertação no eixo X e Z
- Interruptor de dois canais de sentido horário e contra horário testado para EN 23125
- Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

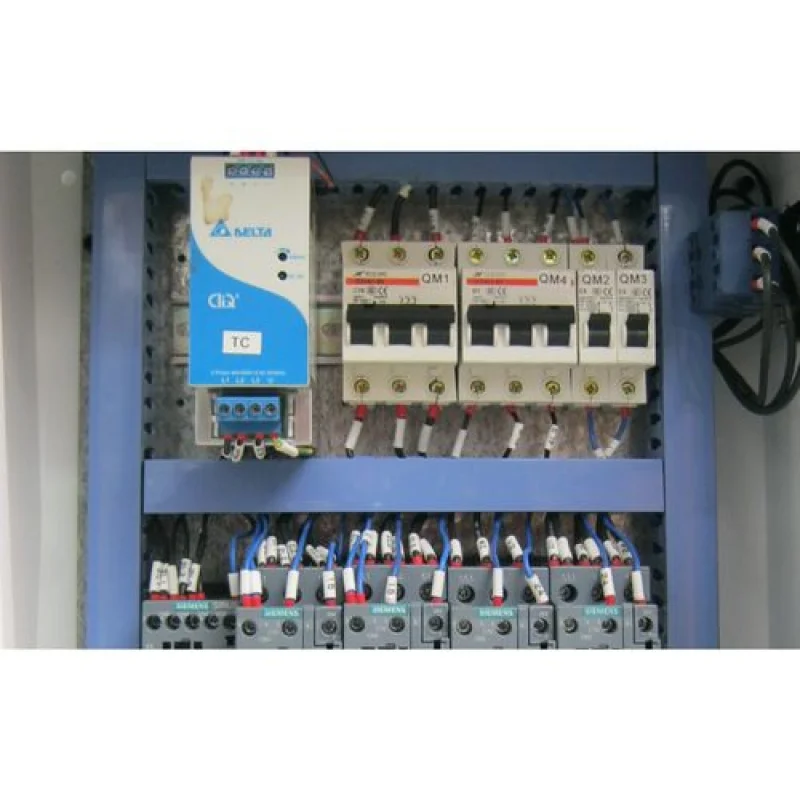

- Interruptor de proteção do motor, Interruptor principal bloqueável
- Rotação direita/esquerda

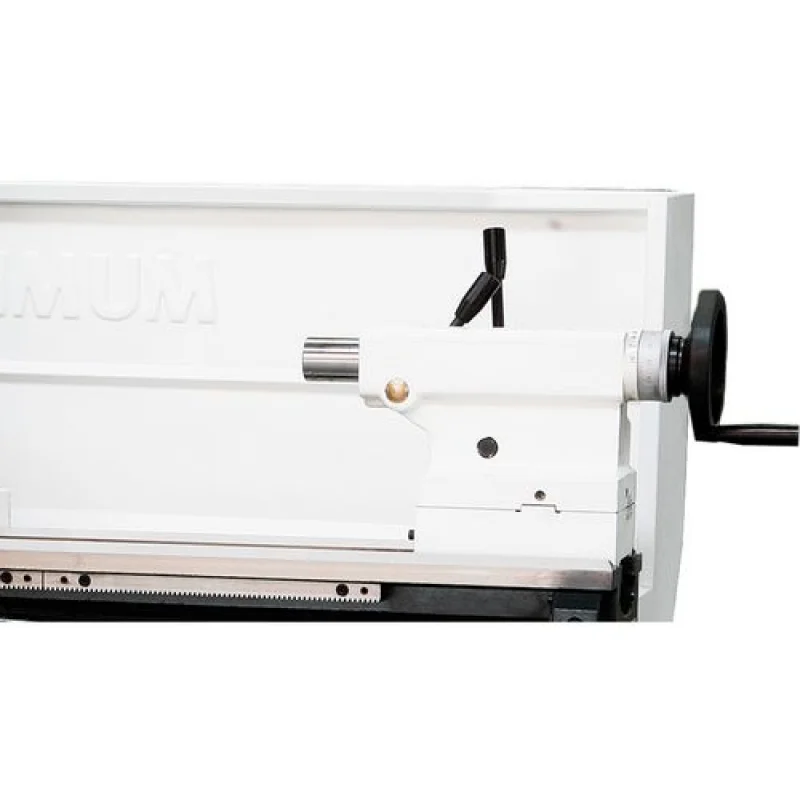

- Contra ponto ajustável ± 10 mm para esferas giratórias
- Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm
- Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

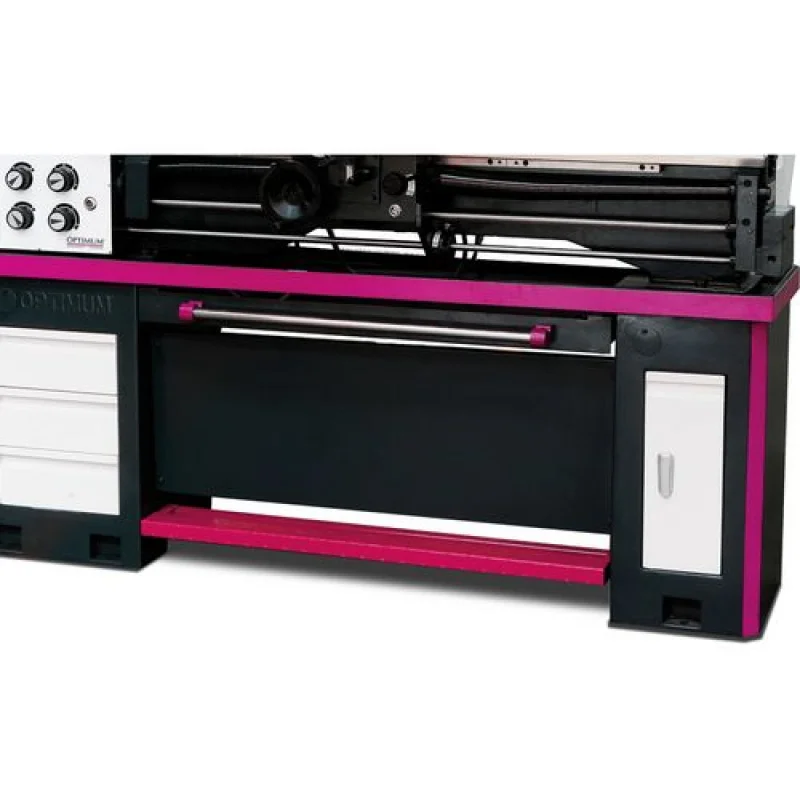

- Chassi de máquinas com compartimentos de ferramentas em ambos os lados
- Dispositivo de paragem de emergência com pedal
- Tabuleiro de limalhas extraível com guias
- Lâmpada LED na proteção de limalhas
Equipamento standard
- Luneta fixa Ø máx de passagem Ø 100 mm
- Luneta móvel Ø máx de passagem Ø 95 mm
- Luz LED máquina
- Redutor MK 6 / CM 3
- Contra ponto de centro fixo e rotativo CM 3
- Suporte ferramentas quádruplo
- Conjunto de engrenagens substituíveis
- Chassi de máquinas
- Máquina inicialmente com óleo premium
| Dados técnicos | TH 3610 | |
| Art. no. | 3402050 | |
| Especificações técnicas | ||
| Ligação eléctrica | 400 V / 3 Ph ~50 Hz | |
| Motor | 1,5 kW | |
| Fuso | ||
| Cone da árvore | MK 6 | |
| Cone árvore | Camlock DIN ISO 702-2 Nr. 5 | |
| Fuso árvore | Ø 52 mm | |
| Altura suporte ferramentas quádruplo | max. 16 mm | |
| Área de trabalho | ||
| Altura do centro | 180 mm | |
| Distância entre os centros | 980 mm | |
| Ø Torneável sobre cava | 356 mm | |
| Ø Torneável sem a cava | 516 mm | |
| Comprimento cava | 160 mm | |
| Ø Torneável sobre slide cruzado | 225 mm | |
| Largura cava | 187 mm | |
| Velocidade | ||
| Velocidade fuso | 70 – 2.000 min-1 | |
| Estágios | 8 Velocidades | |
| Curso | ||
| Curso slide superior | 100 mm | |
| Curso slide cruzado | 170 mm | |
| Avanços e Passos | ||
| Avanço longitudinal na gama | 0,052 – 1,392 mm/Rev (32 Avanços | |
| Gama de avanços | 0,014 – 0,38 mm/Rev (32 Avanços) | |
| Avanço métrico | 0,4 – 7 mm/Rev (26 Passos) | |
| Avanço polegadas | 56 – 4 Gg/Polegadas (34 Passos) | |
| Contra ponto | ||
| Cone contra ponto | CM 3 | |
| Contra ponto-Diâmetro / Curso | Ø 42 mm / 120 mm | |
| Dimensões | ||
| Dimensões C x L x A | 1.930 x 725 x 1.350 / 1.620 mm | |
| Peso | 610 kg | |
Lembre-se de comprar a bucha!
| Buchas | Art Nr. |
| OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 5, central | 3442845 |
| OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 5, individual | 3442880 |
| BISON Bucha 3 Grampos Ø 200 mm Nr. 5, central | 3450315 |
| BISON Bucha 4 Grampos Ø 200 mm Nr. 5, central | 3450365 |
| > Informações sobre buchas na pág.166 | |
| Acessórios | Art Nr. |
| Porta-ferramentas troca rápida SWH 3-E | 3384303 |
| Montagem de fábrica SWH 3-E | 9000400 |
| Suporte ferramentas 20 x 100 Tipo D Quadrado | 3384304 |
| Suporte ferramentas 30 x 100 Typ H Redondo | 3384322 |
| Conj. ferramentas torno 16 mm, 11-peças (veja a pág. 186) | 3441604 |
| Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186) | 3441668 |
| Conj. ferramentas torno 16 mm, 5-peças “Made in Germany“
(pág. 186) |
3441216 |
| Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186) | 3441610 |
| Kit porta pinças 5C | 3441555 |
| Jogo pinças 3 – 25 mm, 5C, 17-peças | 3441509 |
| Apoio anti-vibratório SE 2 (6 uni. necessárias) | 3381016 |
| Apoio anti-vibratório SE 85 (6 uni. necessárias) | 3352982 |
| Esbarro com ajuste fino | 3441523 |
