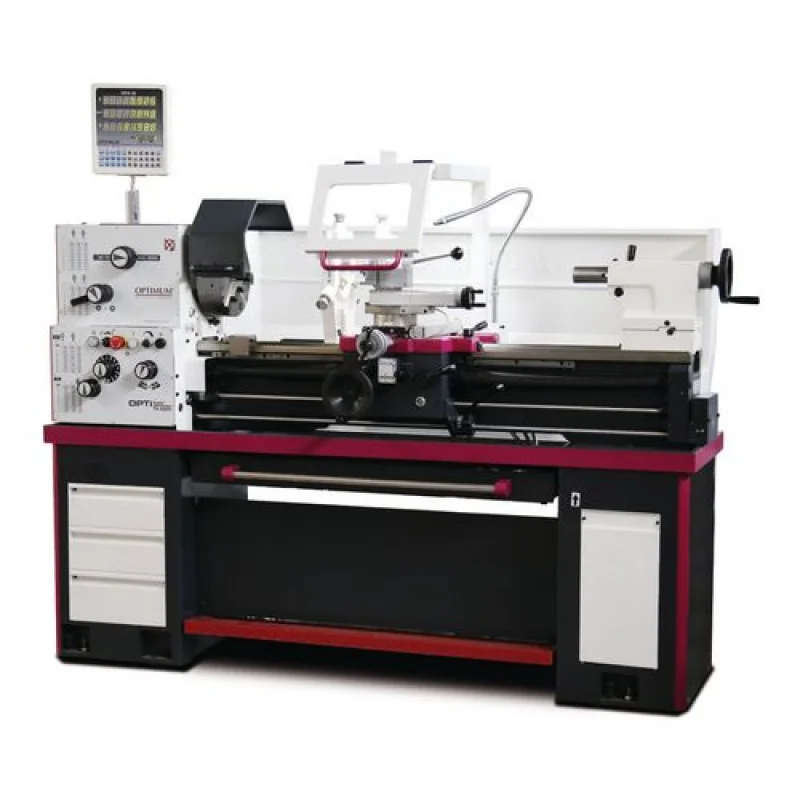

TORNO TH4010VARIO / 400V / 3Ph COM DPA21 OPTIMUM

Descrição

TORNO TH4010VARIO / 400V / 3Ph COM DPA21 OPTIMUM



Tornos totalmente equipados para mecânicos. Desempenho e precisão impressionantes.

TH 4010D com display digital de cotas DPA 21 TH 4010V adicionalmente com Variador Siemens



– Guia de eixo Z temperado e polido

– Cone árvore Camlock DIN ISO 702-2 Nr. 5

– Deslizamento preciso

– Volantes com escala fina ajustável 0,04 / 0,02 mm

– Suporte ferramentas quádruplo

– Todos os guias ajustáveis usando cunhas

– Ajuste do slide superior ± 90°

– Concentricidade garantida do fuso, melhor que 0,015 mm

– Fuso principal em banho de óleo

– Engrenagens de ação suave, temperadas

– Engrenagens e eixos temperados em banho de óleo e em rolamentos de precisão

– Volantes desacoplados testados para EN 23125

– Interruptor de dois canais de sentido horário e contra horário testado para EN 23125

– Comutador com cálculo de ciclo de vida testado de acordo com EN ISO 13849

– Sistema elétrico – DC 24 Volt

– Interruptor principal bloqueável

– Rotação direita/esquerda

– Rodas de segurança com função de libertação no eixo X e Z

– Cabeçote ajustável ± 10 mm para esferas giratórias

– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,025 mm

– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

– Tabuleiro de limalhas extraível com guias

– Dispositivo de paragem de emergência com pedal

– Base da máquina com 3 tampas (sem compartimentos)

– Sistema de refrigeração

– Lâmpada LED na proteção de limalhas



TH 4010D / TH 4010V:

– Display digital de cotas DPA21

> Teclado de membrana de fácil utilização, à prova de respingos de água, fechado e anti-reflexos

> Escalas de vidro



TH 4010V:

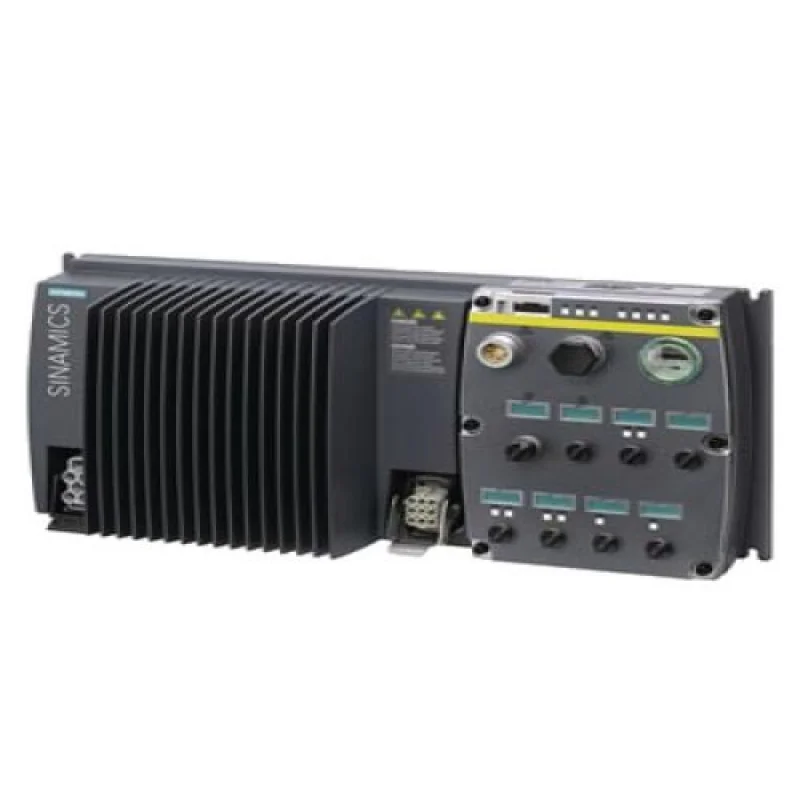

– Inversor frequência Siemens Sinamics / Segurança integrada

– Porta-ferramentas troca rápida 3-E

– Suporte ferramentas 20 x 100 Tipo D Quadrado



Painel de controlo

> Sistema elétrico 24V

> Todos os contatores e relés da Siemens ou Schneider

> -TH 4010V by Eaton



Lembre-se de comprar a bucha!

Buchas	Art Nr.
OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 5, central	3442845
OPTIMUM Bucha 4 Grampos Ø 200 mm Nr. 5, individual	3442880
BISON Bucha 3 Grampos Ø 200 mm Nr. 5, central	3450315
BISON Bucha 4 Grampos Ø 200 mm Nr. 5, central	3450365





Dados técnicos	TH 4010V**
Art. No.	3402085
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Fuso
Motor	4 kW
Cone da árvore	MK 6
Cone árvore	Camlock DIN ISO 702-2 Nr. 5
Fuso árvore	Ø 52 mm
Altura suporte ferramentas quádruplo	max. 16 mm
Especificações técnicas
Altura do centro	205 mm
Distância entre os centros	1.000 mm
Ø Torneável sobre cava	410 mm
Ø Torneável sem a cava	540 mm
Comprimento cava	165 mm
Largura cava	206 mm
Velocidade
Velocidade fuso	30 – 3.000 min-1
Velocidades	2 Velocidades, Control.eletroni.
Curso
Curso slide superior	100 mm
Curso slide cruzado	195 mm
Avanços e Passos
Avanço longitudinal na gama	0,043 – 0,653 mm/Rev (48 Avanços)
Gama de avanços	0,015 – 0,206 mm/Rev (48 Avanços)
Avanço métrico	0,4 – 7 mm/Rev (42 Passos)
Avanço polegadas	70 – 4 Gg/Polegadas (42 Passos)
Contra ponto
Cone contra ponto	CM 3
Contra ponto-Diâmetro / Curso	Ø 45 mm / 130 mm
Dimensões
Dimensões C x L x A	1.920 x 740 x 1.222 / 1.555 mm
Peso	780 kg







Acessórios	Art Nr.
Porta-ferramentas troca rápida SWH 3-E	3384303
Montagem de fábrica SWH 3-E	9000400
Suporte ferramentas 20 x 100 Tipo D Quadrado	3384304
Suporte ferramentas 30 x 100 Tipo H Redondo	3384322
Conj. ferramentas torno 16 mm, 11-peças (veja a pág. 186)	3441604
Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186)	3441668
Conj. ferramentas torno 16 mm, 5-peças “Made in Germany“ (pág. 186)	3441216
Conj. ferramentas torno 16 mm, 5-peças (veja a pág. 186)	3441610
Kit porta pinças 5C	3441555
Jogo pinças 3 – 25 mm, 5C, 17-peças	3441509
Apoio anti-vibratório SE 2 (6 uni. necessárias)	3381016
> Mais acessórios para tornos ver pág.176
