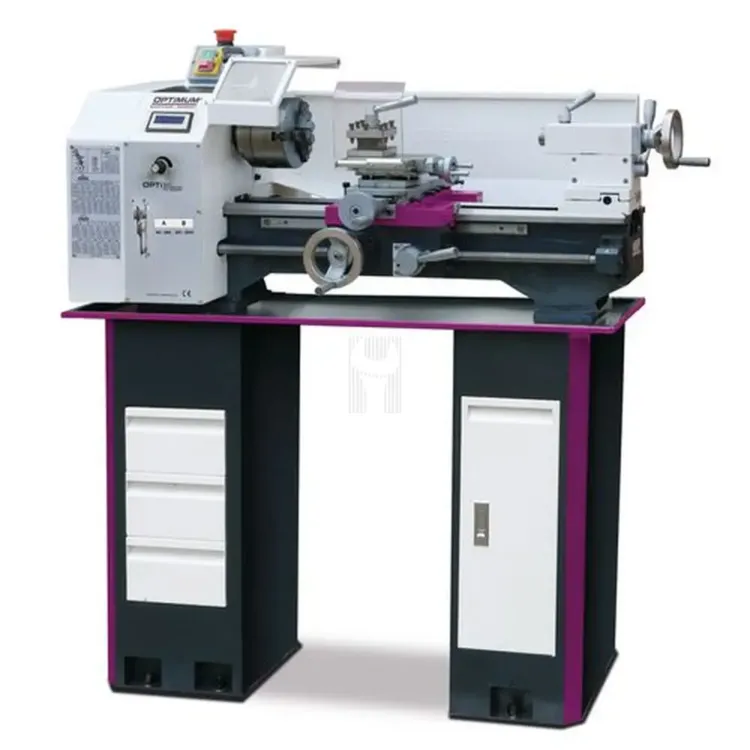

TORNO TU2304/230V OPTIMUM
REF: OPTI3420320
Características Principais
- Descrição
- Solicitar Contacto
Descrição
TORNO TU2304/230V OPTIMUM
Tornos versáteis para trabalhos do dia-a-dia.
- Retificado com precisão
- Barramento prismático em fundição, envelhecido por pelo menos seis meses, temperado por indução e retificado
- Guia do eixo Z temperado e polido
- Concentricidade garantida, superior a 0,009 mm
- Todos os guias ajustáveis usando cunhas
- Deslizamento preciso
- Volantes com escala fina ajustável de 0,04 / 0,01 mm
- Suporte de ferramentas quádruplo
- Concentricidade na bucha do torno superior a 0,05 mm
- Transmissão para alternar entre a função de roscar e tornear automática
- Rotação direita/esquerda
- Contraponto ajustável ± 5 mm para esferas
- Manga do fuso do cabeçote móvel e volante com escala fina ajustável de 0,02 mm
- Ajuste rápido, fácil e sem ferramentas graças à alavanca de fixação
- Botão de paragem de emergência
- Proteção da bucha
- Rolamentos de impulso
- Conjunto de engrenagens substituíveis incluído para roscar
- Extensa gama de acessórios
- Bucha de 3 grampos incluída
TU 2304 V
– Velocidade facilmente ajustável via potenciómetro
– Visor digital de velocidade
– Classe de filtro EMC C1
| Dados técnicos | TU 2304 | |
| Art. no. | 3420320 | |
| Especificações técnicas | ||
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz | |
| Motor | 750 W | |
| Fuso | ||
| Cone da árvore | CM 3 | |
| Cone árvore | cilíndrico Ø 72 mm | |
| Fuso árvore | Ø 20 mm | |
| Altura suporte ferramentas quádruplo | 14 mm | |
| Área de trabalho | ||
| Altura do centro | 115 mm | |
| Distância entre os centros | 450 mm | |
| Ø Torneável sobre cava | 230 mm | |
| Carro transversal | 135 mm | |
| Velocidade | ||
| Velocidade fuso | 125 – 2.000 min-1 | |
| Nº velocidades | 6 velocidades | |
| Curso | ||
| Curso slide superior | 75 mm | |
| Curso slide cruzado | 120 mm | |
| Passos | ||
| Avanço métrico | 0,4 – 3,5 mm/Rev (14 Passos) | |
| Avanço polegadas | 44 – 8 Gg/Polegadas (14 Passos) | |
| Contra ponto | ||
| Cone contra ponto | CM 2 | |
| Contra ponto – Curso | 70 mm | |
| Dimensões | ||
| Dimensões C x L x A | 965 x 585 x 510 mm | |
| Peso | 111 kg | |
| Equipamento standard |
| > Bucha 3 Grampos Ø 100 mm, central |
| > Centro fixo CM 2 und CM 3 |
| > Proteção |
| > Tabuleiro de limalhas |
| > Suporte ferramentas quádruplo |
| > Conjunto de engrenagens substituíveis |
| > Ferramenta operacional |
Acessórios opcionais
Chassi de máquinas
Art.-Nr. 3440409
Apoio anti-vibratório-Base SE 1
(6 uni. necessárias)
Art.-Nr. 3381012
Apoio anti-vibratório SE 55
(6 uni. necessárias)
Art.-Nr. 3352981
| Buchas e Acessórios | Art Nr. |
| Bucha 3 Grampos Ø 125 mm, central
(Prato p/bucha 3440313 necessário) |
3442712 |
| Bucha 4 Grampos Ø 125 mm, central
(Prato p/bucha 3440313 necessário) |
3442812 |
| Bucha 4 Grampos Ø 125 mm, individual
(Prato p/bucha 3440313 necessário) |
3442874 |
| Prato Ø 125 mm | 3440313 |
| Acessórios | Art Nr. |
| Luneta fixa Ø máx de passagem Ø 55 mm | 3440361 |
| Luneta móvel Ø máx de passagem Ø 34 mm | 3440360 |
| Porta-ferramentas troca rápida SWH 1-A | 3384301 |
| Montagem de fábrica SWH 1-A | 9000401 |
| Suporte ferramentas 20 x 90 Tipo D Quadrado | 3384302 |
| Suporte ferramentas 20 x 85 Tipo H Redondo | 3384321 |
| Conj. ferramentas torno 10 mm, 11-peças | 3441602 |
| Conj. ferramentas torno 12 mm, 11-peças | 3441603 |
| Conj. ferramentas torno 12 mm, 5-peças “Made in Germany“ | 3441212 |
| Ponto rotativo CM 2 | 3440702 |
| Kit porta pinças ER 25 Ø 72 mm | 3440305 |
| Prato de fixação Ø 170 mm | 3440295 |
| Acessórios | Art Nr. |
| Display digital de cotas DRO 5 inclui 3 sensores magnéticos | 3383975 |
| Fita magnética Comprimento 1.100 mm | 3383978 |
| Montagem de fábrica | 9000420 |
