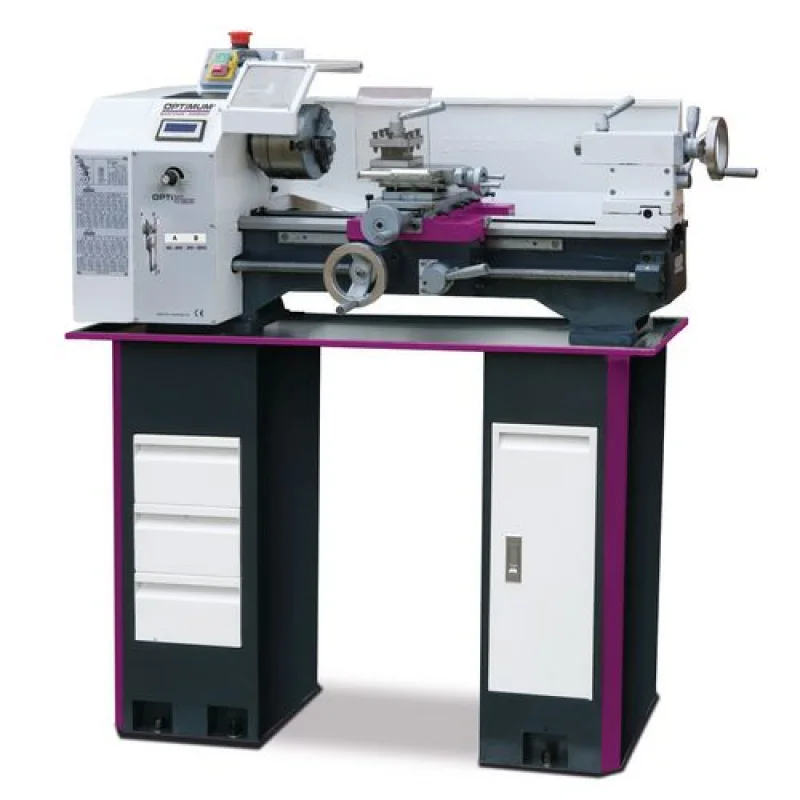

Torno Mecânico para Metal OPTIMUM TU 2304 Vario 230V 750W 450mm
Ref.:
OPTI3420325
- Alimentação: 230 V / 1 Ph ~50 Hz
- Potência do motor: 750 W
- Distância entre centros: 450 mm
- Altura de centros: 115 mm
- Diâmetro máximo torneável sobre a cava: 230 mm
- Velocidade do fuso: 150 – 2.200 rpm (controlo eletrónico contínuo)
- Cone da árvore: CM 3 / Cilíndrico Ø 72 mm
- Passagem do fuso da árvore: Ø 20 mm
- Cone do contra-ponto: CM 2 (Curso de 70 mm)
- Avanço métrico: 0,4 – 3,5 mm/rot (14 passos)
- Avanço em polegadas: 44 – 8 Fios/Pol. (14 passos)
- Peso: 114 kg
- Descrição
- Solicitar Contacto
- Informação adicional
Descrição
✓ O Torno Mecânico para Metal OPTIMUM TU 2304 Vario 230V 750W 450mm foi concebido para oferecer precisão e versatilidade em trabalhos de tornearia e maquinagem industrial ou oficinal.
✓ Equipado com motor potente de 750 W e controlo eletrónico de velocidade contínua via potenciómetro com visor digital, este equipamento assegura um ajuste dinâmico e rigoroso às exigências de corte dos diferentes materiais.
✓ Construído sobre barramento prismático em ferro fundido, envelhecido durante pelo menos seis meses, temperado por indução e retificado com precisão para máxima rigidez e estabilidade dimensional.
✓ O Torno Mecânico para Metal OPTIMUM TU 2304 Vario 230V 750W 450mm garante concentricidade certificada do fuso superior a 0,009 mm e na bucha inferior a 0,05 mm, dispondo ainda de filtro EMC Classe C1 e guias ajustáveis por cunhas.
Equipamento Standard Incluído
- Bucha de 3 grampos Ø 100 mm autocentrante
- Pontos fixos CM 2 e CM 3
- Proteção da bucha de fixação e botão de paragem de emergência
- Tabuleiro para recolha de aparas/limalhas
- Suporte de ferramentas quádruplo (altura 14 mm)
- Conjunto de engrenagens substituíveis para abertura de roscas
- Ferramentas de serviço operacionais
Dados Técnicos
| Parâmetro | Especificação |
|---|---|
| Modelo | TU 2304V |
| Ligação elétrica | 230 V / 1 Ph ~50 Hz |
| Potência do motor | 750 W |
| Cone da árvore | CM 3 |
| Encaixe da árvore | Cilíndrico Ø 72 mm |
| Furo da árvore (passagem) | Ø 20 mm |
| Altura do suporte de ferramentas | 14 mm |
| Altura de centros | 115 mm |
| Distância entre centros | 450 mm |
| Diâmetro máximo torneável | Ø 230 mm |
| Curso do carro transversal | 135 mm |
| Curso do slide superior | 75 mm |
| Curso do slide cruzado | 120 mm |
| Velocidade do fuso | 150 – 2.200 rpm (2 escalões eletrónicos) |
| Avanço métrico para roscar | 0,4 – 3,5 mm/rev (14 passos) |
| Avanço em polegadas | 44 – 8 fios/pol. (14 passos) |
| Cone do contra-ponto | CM 2 (Curso 70 mm, ajuste ± 5 mm) |
| Dimensões (C x L x A) | 965 x 585 x 510 mm |
| Peso líquido | 114 kg |
Acessórios Opcionais Disponíveis
| Descrição do Acessório | Art. Nº |
|---|---|
| Bancada / Chassi de máquina | 3440409 |
| Apoio anti-vibratório Base SE 1 (necessárias 6 un.) | 3381012 |
| Apoio anti-vibratório SE 55 (necessárias 6 un.) | 3352981 |
| Bucha 3 grampos Ø 125 mm autocentrante | 3442712 |
| Bucha 4 grampos Ø 125 mm autocentrante | 3442812 |
| Bucha 4 grampos Ø 125 mm de aperto individual | 3442874 |
| Prato para bucha Ø 125 mm | 3440313 |
| Luneta fixa (passagem máx. Ø 55 mm) | 3440361 |
| Luneta móvel (passagem máx. Ø 34 mm) | 3440360 |
| Porta-ferramentas de troca rápida SWH 1-A | 3384301 |
| Montagem de fábrica SWH 1-A | 9000401 |
| Suporte de ferramentas 20 x 90 Tipo D (Quadrado) | 3384302 |
| Suporte de ferramentas 20 x 85 Tipo H (Redondo) | 3384321 |
| Conjunto de ferramentas de torno 10 mm (11 peças) | 3441602 |
| Conjunto de ferramentas de torno 12 mm (11 peças) | 3441603 |
| Conjunto de ferramentas de torno 12 mm (5 peças – Made in Germany) | 3441212 |
| Ponto rotativo CM 2 | 3440702 |
| Kit porta-pinças ER 25 Ø 72 mm | 3440305 |
| Prato de fixação plano Ø 170 mm | 3440295 |
| Visualizador digital de cotas DRO 5 (inclui 3 sensores magnéticos) | 3383975 |
| Fita magnética comp. 1.100 mm | 3383978 |
| Montagem de fábrica DRO | 9000420 |
✓ Nota: Bancada não incluída na versão base.
Destaques
Destaques
Destaques
Destaques
- Velocidade infinitamente variável através de potenciómetro com leitura digital
- Precisão certificada com concentricidade do fuso garantida inferior a 0,009 mm
- Barramento temperado por indução e retificado em fundição envelhecida
- Inversão de rotação direita/esquerda e engrenagens para abertura de roscas métricas e polegadas
- Volantes graduados com escalas micrométricas de alta precisão (0,04 / 0,01 mm)
Aplicações
Aplicações
Aplicações
Aplicações
- Torneamento cilíndrico, cónico, facejamento e mandrilagem em metais ferrosos e não-ferrosos
- Abertura de roscas métricas e Whitworth com passo calibrado
- Oficinas mecânicas de precisão, manutenção industrial, serralharias e centros de formação técnica
- Prototipagem rápida e maquinagem de peças unitárias ou pequenas séries
| Equipamento standard |
| > Bucha 3 Grampos Ø 100 mm, central |
| > Centro fixo CM 2 und CM 3 |
| > Proteção |
| > Tabuleiro de limalhas |
| > Suporte ferramentas quádruplo |
| > Conjunto de engrenagens substituíveis |
| > Ferramenta operacional |
| Dados técnicos | TU 2304V** |
| Art. no. | 3420325 |
| Especificações técnicas | |
| Ligação eléctrica | 230 V / 1 Ph ~50 Hz |
| Motor | 750 W |
| Fuso | |
| Cone da árvore | CM 3 |
| Cone árvore | cilíndrico Ø 72 mm |
| Fuso árvore | Ø 20 mm |
| Altura suporte ferramentas quádruplo | 14 mm |
| Área de trabalho | |
| Altura do centro | 115 mm |
| Distância entre os centros | 450 mm |
| Ø Torneável sobre cava | 230 mm |
| Carro transversal | 135 mm |
| Velocidade | |
| Velocidade fuso | 150 – 2.200 min-1 |
| Nº velocidades | 2 velocidades, controlado eletronic. |
| Curso | |
| Curso slide superior | 75 mm |
| Curso slide cruzado | 120 mm |
| Passos | |
| Avanço métrico | 0,4 – 3,5 mm/Rev (14 Passos) |
| Avanço polegadas | 44 – 8 Gg/Polegadas (14 Passos) |
| Contra ponto | |
| Cone contra ponto | CM 2 |
| Contra ponto – Curso | 70 mm |
| Dimensões | |
| Dimensões C x L x A | 965 x 585 x 510 mm |
| Peso | 114 kg |
| Buchas e Acessórios | Art Nr. |
| Bucha 3 Grampos Ø 125 mm, central
(Prato p/bucha 3440313 necessário) |
3442712 |
| Bucha 4 Grampos Ø 125 mm, central
(Prato p/bucha 3440313 necessário) |
3442812 |
| Bucha 4 Grampos Ø 125 mm, individual
(Prato p/bucha 3440313 necessário) |
3442874 |
| Prato Ø 125 mm | 3440313 |
| Acessórios | Art Nr. |
| Luneta fixa Ø máx de passagem Ø 55 mm | 3440361 |
| Luneta móvel Ø máx de passagem Ø 34 mm | 3440360 |
| Porta-ferramentas troca rápida SWH 1-A | 3384301 |
| Montagem de fábrica SWH 1-A | 9000401 |
| Suporte ferramentas 20 x 90 Tipo D Quadrado | 3384302 |
| Suporte ferramentas 20 x 85 Tipo H Redondo | 3384321 |
| Conj. ferramentas torno 10 mm, 11-peças | 3441602 |
| Conj. ferramentas torno 12 mm, 11-peças | 3441603 |
| Conj. ferramentas torno 12 mm, 5-peças “Made in Germany“ | 3441212 |
| Ponto rotativo CM 2 | 3440702 |
| Kit porta pinças ER 25 Ø 72 mm | 3440305 |
| Prato de fixação Ø 170 mm | 3440295 |
| Acessórios | Art Nr. |
| Display digital de cotas DRO 5 inclui 3 sensores magnéticos | 3383975 |
| Fita magnética Comprimento 1.100 mm | 3383978 |
| Montagem de fábrica | 9000420 |
Informação adicional
| Peso | 114.000 kg |
|---|
