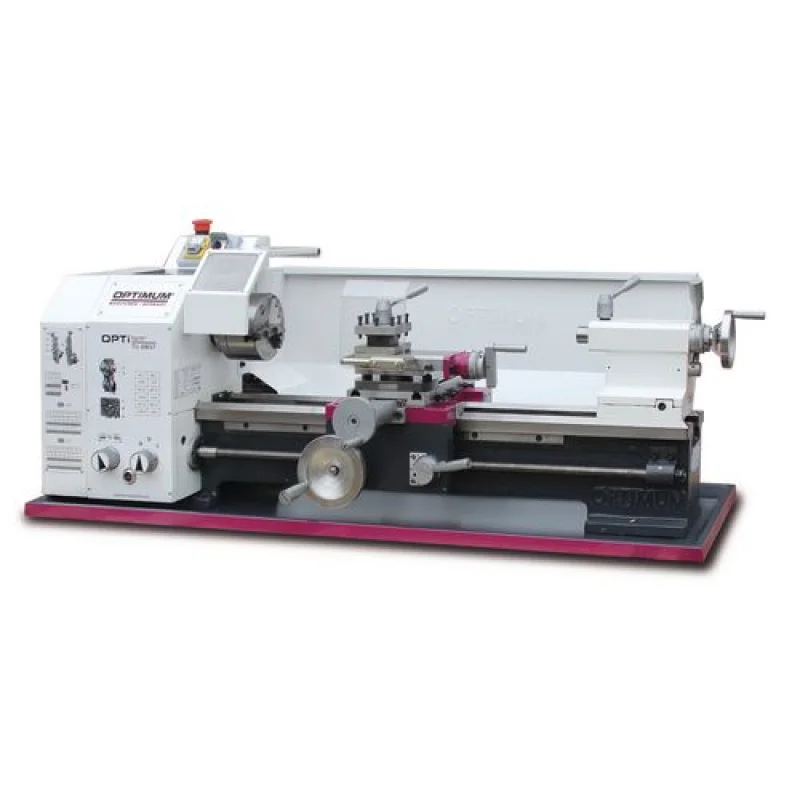

TORNO TU2807/230V OPTIMUM

Descrição

TORNO TU2807/230V OPTIMUM



Torno com avanço para utilizadores exigentes



– Retificado c/ precisão

– Motor potente e isento de manutenção

– Avanço suave com engrenagens arredondadas em banho de óleo

– Guia de eixo Z temperado e polido

– Concentricidade garantida melhor que 0.009 mm

– Concentricidade na bucha do torno melhor que 0,04 mm

– Avanço longitudinal/fuso principal automático

– Transmissão para alternar entre a função de roscar e tornear automática

– Suporte ferramentas quádruplo

– Todos os guias ajustáveis usando cunhas

– Rotação direita/esquerda

– Fuso principal temperado em rolamentos cônicos de precisão ajustáveis

– Rolamentos cônicos em qualidade P5

– Proteção contra limalhas no slide inferior

– Contra ponto ajustável ± 5 mm para esferas

– Manga do fuso do cabeçote móvel e volante com escala fina ajustável 0,02 mm

– Ajuste rápido, fácil e sem ferramentas graças a alavanca de fixação

– Conjunto de engrenagens substituíveis incluídas para roscar

– Volantes com escala fina ajustável 0,04 / 0,01 mm

– Rolamentos de impulso

– Bucha 3 Grampos incluída

– Botão paragem de emergência

– Totalmente equipado, permitindo que o usuário seja produtivo de imediato

Acessórios

Chassi de máquinas

Art.-Nr. 3440409



Apoio anti-vibratório-Base SE 1

(6 uni. necessárias)

Art.-Nr. 3381012



Apoio anti-vibratório SE 55

(6 uni. necessárias)

Art.-Nr. 3352981

Equipamento standard

> Bucha 3 Grampos Ø 125 mm, central

> Centro fixo CM 2 und CM 4

> Proteção

> Tabuleiro de limalhas

> Ferramentas de corte HSS

> Suporte ferramentas quádruplo 13,5 mm

> Conjunto de engrenagens substituíveis

Ferramenta operacional



Dados técnicos	TU 2807
Art. no.(230 V)	3427001
Art. no.(400 V)	3427003
Especificações técnicas
Ligação eléctrica	230 V / 1 Ph ~50 Hz
	400 V / 3 Ph ~50 Hz
Motor	850 W
Fuso
Cone da árvore	CM 4
Cone árvore	Curto
Fuso árvore	Ø 26 mm
Altura suporte ferramentas quádruplo	max. 13,5 mm
Área de trabalho
Altura do centro	140 mm
Distância entre os centros	700 mm
Ø Torneável sobre cava	266 mm
Ø Torneável sobre slide cruzado	170 mm
Largura cava	180 mm
Velocidade
Velocidade fuso	150 – 2.000 min-1
Nº velocidades	6 Velocidades
Curso
Curso slide superior	60 mm
Curso slide cruzado	160 mm
Avanços e Passos
Avanço longitudinal na gama	0,07 – 0,4 mm/Rev (6 Avanços)
Avanço métrico	0,2 – 3,5 mm/Rev (18 Passos)
Avanço polegadas	56 – 8 Gg/Polegadas (21 Passos)
Contra ponto
Cone contra ponto	CM 2
Manga contra ponto- Diâmetro/Curso	30 mm /85 mm
Dimensões
Dimensões C x L x A	1.370 x 640 x 535 mm
Peso	180 kg





Buchas e Acessórios	Art Nr.
Bucha 4 Grampos Ø 125 mm, individual (Prato p/bucha 3441312 necessário)	3442874
Bucha 4 Grampos Ø 125 mm, central (Prato p/bucha 3441312 necessário)	3442812
Prato Ø 125 mm (3442874/3442812 )	3441312
Bucha 3 Grampos Ø 160 mm, central (Prato p/bucha 3441413 necessário)	3442716
Bucha 4 Grampos Ø 160 mm, central (Prato p/bucha 3441413 necessário)	3442816
Prato Ø 160 mm (3442716/3442816 )	3441413
> Informações sobre buchas na pág.166



Acessórios	Art Nr.
Luneta fixa Ø máx de passagem Ø 55 mm	3441415
Luneta móvel Ø máx de passagem Ø 56 mm	3441410
Porta-ferramentas troca rápida SWH 1-A	3384301
Montagem de fábrica SWH 1-A	9000401
