Engenho de Furar de Coluna OPTIMUM OPTIdrill DH 40CTP 400V
Ref.:
OPTI3034352
- Haste de extração: M16
- Comprimento aprox.: 1060 mm
- Largura/Profundidade aprox.: 745 mm
- Altura aprox.: 2090 mm
- Peso líquido aprox.: 370 kg
- Capacidade de perfuração em aço (S235JR): 32 mm (25 mm contínua)
- Roscagem em aço (S235JR): M16
- Capacidade máx. fresa de veio / cabeça do sensor: 25 mm / 76 mm
- Curso do fuso / Cone morse: 120 mm / MT4
- Alcance: 280 mm

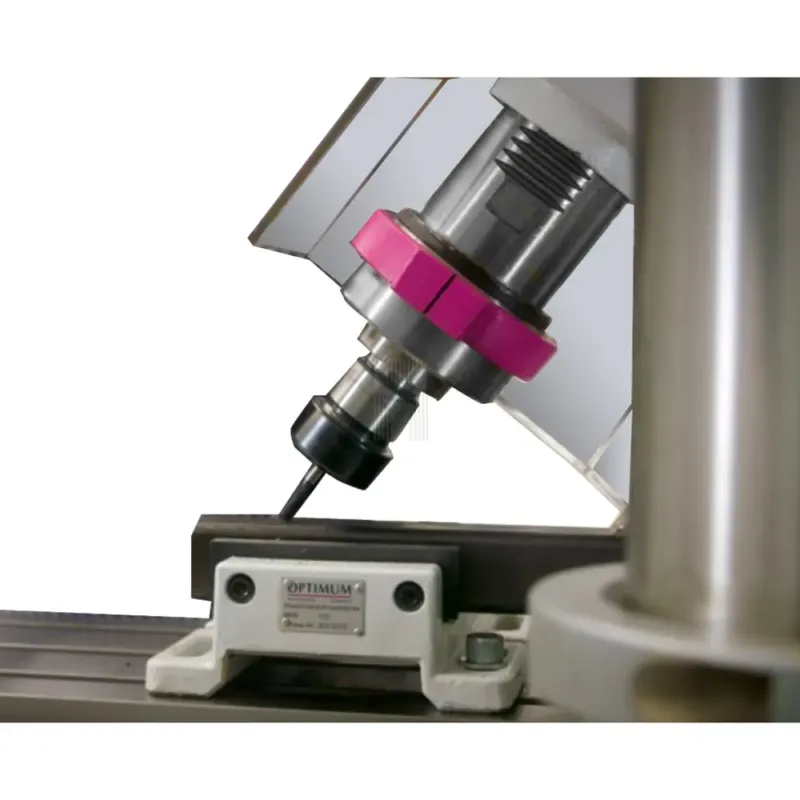

- Rotação / Inclinação da cabeça: 360° / ±45°
- Gama de velocidades: 95 – 3200 min⁻¹ (2 x 6 passos)
- Potência do motor: 1,1 / 1,5 kW
- Tensão de alimentação: 400 V / 50 Hz
- Mesa de furação cruzada: 730 x 210 mm (Carga máx. 50 kg)
- Descrição
- Solicitar Contacto
- Informação adicional
- Avaliações (0)
Descrição

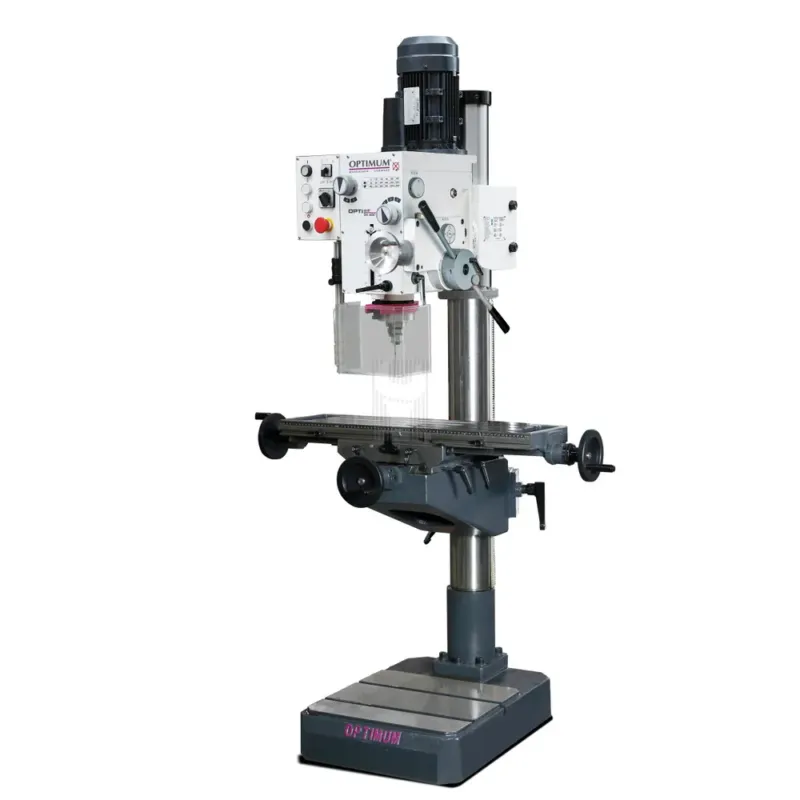

✓ O Engenho de Furar de Coluna OPTIMUM OPTIdrill DH 40CTP 400V é uma solução pesada e sólida em fundição, concebida para operações de furação, fresagem ligeira e roscagem com elevada precisão em ambientes de oficina e contexto industrial.
✓ Equipado com um motor elétrico industrial de duplo estágio (1,1 / 1,5 kW) e alimentação a 400V, este equipamento garante um funcionamento extremamente suave graças às suas rodas dentadas retificadas imersas em banho de óleo.

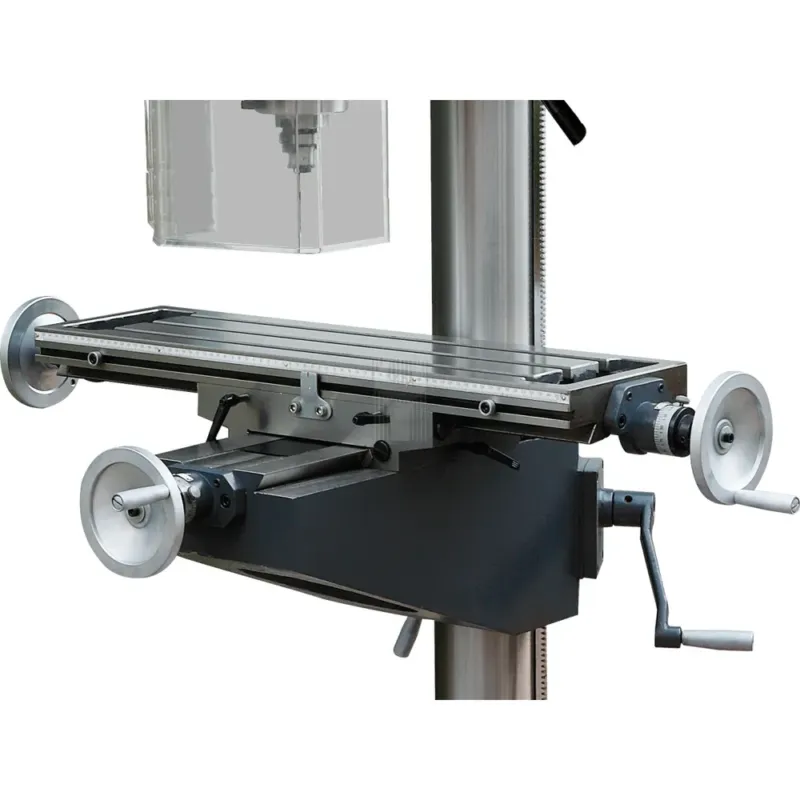

✓ A grande mesa de movimentos cruzados (730 x 210 mm) possui 3 ranhuras em T de 14 mm, ajuste micrométrico via 3 volantes com escala longitudinal integrada e batentes de fim de curso ajustáveis, permitindo posicionamentos rigorosos da peça de trabalho.
✓ A versatilidade do Engenho de Furar de Coluna OPTIMUM OPTIdrill DH 40CTP 400V é reforçada pelo avanço automático do fuso com três velocidades (0,1 / 0,18 / 0,26 mm/rot), função de inversão de marcha para corte de roscas até M16 e uma cabeça de furação com regulação de altura que roda 360° e inclina até 45°.
✓ A sua base maciça com tratamento de superfície preciso pode ser aproveitada como área de trabalho para peças de grandes dimensões ao rodar a mesa cruzada para o exterior, oferecendo uma distância máxima ao fuso de 1180 mm.
Destaques
Destaques
Destaques
- Construção pesada e estável em liga de fundição com coluna de 115 mm de diâmetro.

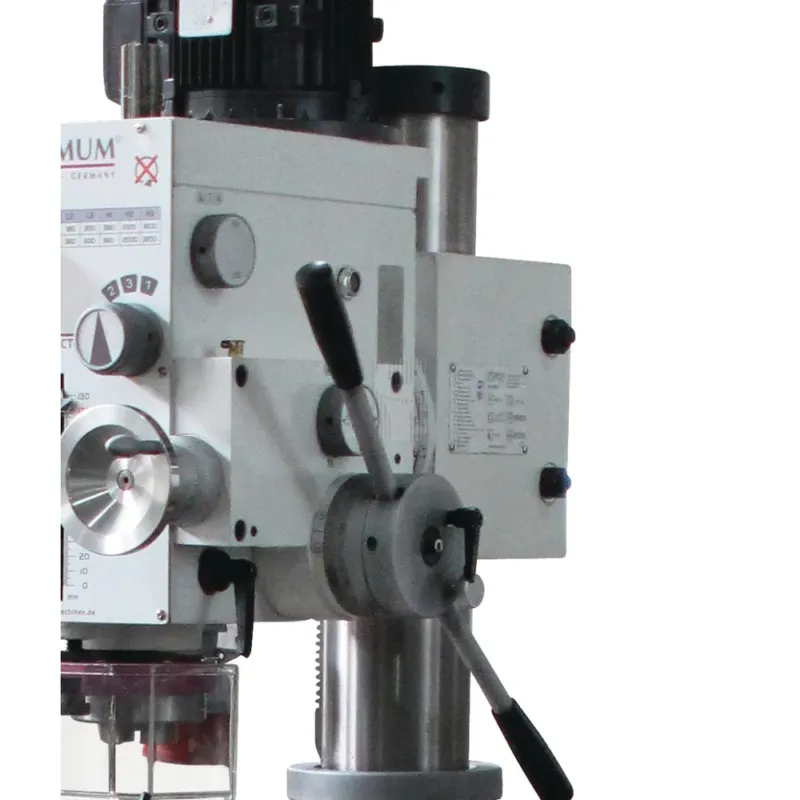

- Engrenagens retificadas num banho de óleo para operação silenciosa e de longa durabilidade.
- Mesa transversal de grandes dimensões com calços ajustáveis para eliminação de folgas nas guias.
- Avanço automático do fuso com paragem de profundidade de perfuração ajustável.
- Ajuste fácil de velocidade numa ampla gama de 95 a 3200 min⁻¹ através de 2 x 6 passos.
Aplicações
Aplicações
Aplicações
- Furação e perfuração contínua de precisão em aços até 32 mm e 25 mm respetivamente.
- Abertura de roscas internas em metal até M16 com inversão de sentido de rotação.
- Trabalhos de fresagem com fresa de veio até 25 mm e utilização de cabeças de corte/sensor até 76 mm.
- Processamento de peças volumosas utilizando a base inferior maquinada.
Dados técnicos
| Haste de extração | M16 |

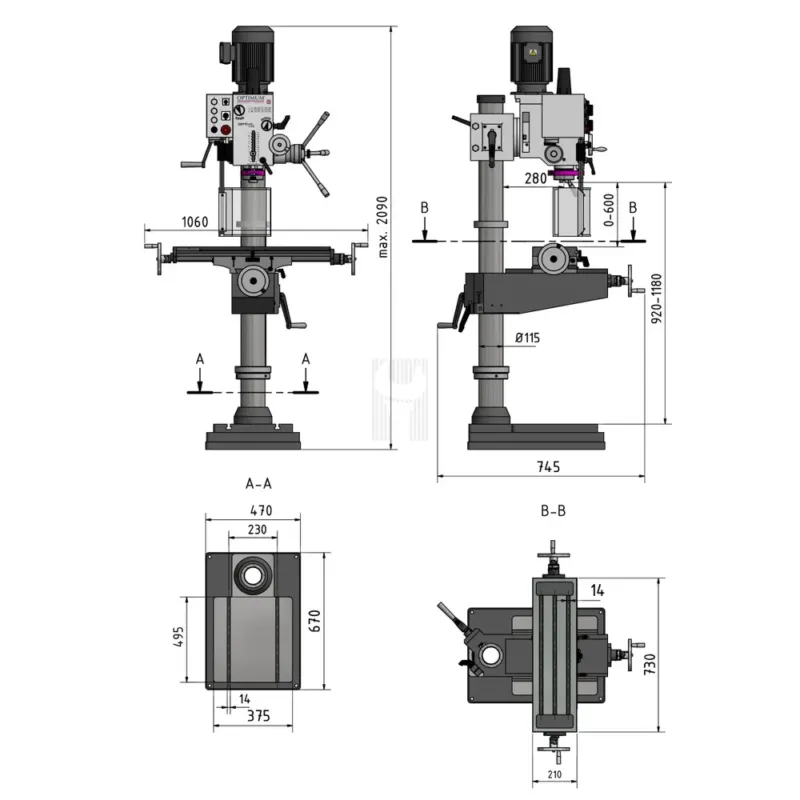

| Dimensões (C x L x A) | 1060 x 745 x 2090 mm |
| Peso líquido | 370 kg |
| Capacidade perfuração aço (S235JR) | 32 mm (contínua 25 mm) |
| Capacidade de roscagem aço (S235JR) | M16 |
| Curso do fuso / Cone Morse | 120 mm / MT4 |
| Alcance | 280 mm |
| Dimensões da mesa / Carga máx. | 730 x 210 mm / 50 kg |
| Ranhuras em T (Mesa) | 3 ranhuras de 14 mm (espaçamento 63 mm) |
| Distância fuso – mesa / fuso – base | 600 mm / 1180 mm |
| Potência / Tensão | 1,1 / 1,5 kW – 400V (50 Hz) |
| Haste de extração | M 16 |
| Dimensões e pesos | |
|---|---|
| Comprimento (produto) aprox. | 1060 mm |
| Diâmetro da coluna | 115 mm |
| Largura/profundidade (produto) aprox. | 745 mm |
| Altura (produto) aprox. | 2090 mm |
| Peso líquido aprox. | 370 kg |
| Desempenho de perfuração | |
| Desempenho de perfuração em aço (S235JR) | 32 mm |
| Aço de desempenho de perfuração contínua (S235JR) | 25 mm |
| Aço para roscagem (S235JR) | M 16 |
| Tamanho máx. da fresa de veio | 25 mm |
| Tamanho máx. da cabeça do sensor | 76 mm |
| Mesa de perfuração | |
| Comprimento do espaço de trabalho da mesa de perfuração | 730 mm |
| Largura do espaço de trabalho da mesa de furação | 210 mm |
| Tamanho da ranhura em T da mesa de perfuração | 14 mm |
| Número de ranhuras em T da mesa de perfuração | 3 |
| Espaçamento da ranhura em T da mesa de perfuração | 63 mm |
| Capacidade de carga da mesa de perfuração | 50 kg |
| Distância máxima entre o fuso e a mesa de perfuração | 600 mm |
| Gama de velocidades | |
| Gama de velocidades | 95 – 3200 min¯¹ |
| Número de engrenagens | 2 x 6 passos |
| Dados eléctricos | |
| Potência do motor de acionamento | 1,1 / 1,5 kW |
| Tensão de alimentação | 400 V |
| Frequência da rede eléctrica | 50 Hz |
| Base da máquina | |
| Distância máxima entre o fuso e a base da máquina | 1180 mm |
| Comprimento do espaço de trabalho da base da máquina | 495 mm |
| Largura do espaço de trabalho da base da máquina | 375 mm |
| Tamanho da ranhura em T da base da máquina | 14 mm |
| Número de ranhuras em T na base da máquina | 2 |
| Espaçamento entre ranhuras em T da base da máquina | 230 mm |
| Comprimento da base da máquina | 495 mm |
| Largura da base da máquina | 375 mm |
| Fuso | |
| Curso da fresa | 120 mm |
| Diâmetro da fresa | 75 mm |
| Mandril do fuso | MT 4 |
| Alcance | 280 mm |
| Rotação da cabeça de perfuração | 360 ° |
| Ângulo da cabeça de perfuração | 45 ° |
| Avanço da fresa | automático |
| Velocidade de avanço da fresa | 0,1 / 0,18 / 0,26 mm/rot |
| Regulação da altura da cabeça de perfuração | 260 mm |
| Deslocação | |
| Curso manual do eixo X | 480 mm |
| Curso manual do eixo Y | 180 mm |
| Deslocação manual do eixo Z | 560 mm |
Informação adicional
| Peso | 370.000 kg |
|---|
