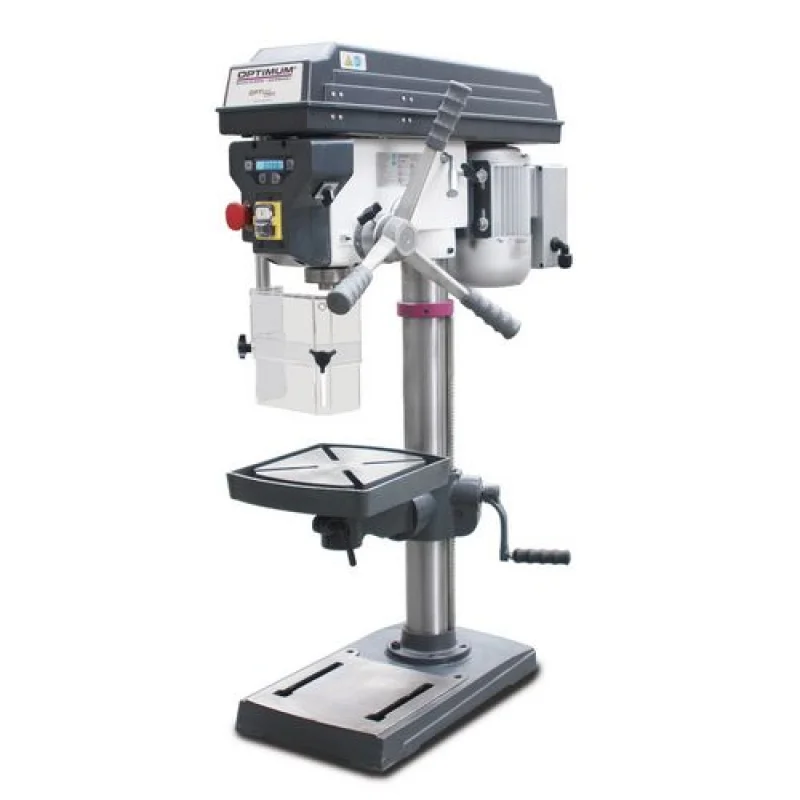

MAQ.FURAR BANCADA OPTIdrill D23PRO / 400V / 3 Ph OPTIMUM

Descrição

MAQ.FURAR BANCADA OPTIdrill D23PRO / 400V / 3 Ph OPTIMUM



Engenhos de furar de bancada e coluna com acionamento por correia



– Interruptor de segurança de fácil utilização com proteção IP 54 e botão de emergência em separado

– Visor digital de velocidade e profundidade de furação

– Acabamento preciso; mesa de perfuração estável com ranhuras em T diagonais e canal de água de refrigeração geral

– Mesa rotativa em 360 ° e inclinação ± 45 °

– Cobertura de correias com switch de segurança

– Eixo de broca X com rolamentos de esferas de precisão

– Motor potente

– Vidro de proteção da bucha bem dimensionado com switch de segurança

– Desenho robsuto e estável de todo o equipamento

– Sistema elétrico de segurança em 24 V DC

– Alavanca de descida em fundição de alumínio

– Árvore com rolamentos de precisão



– Precisão de concentricidade garantida inferior a 0,02 mm medida na manga do eixo de perfuração

– Bucha de aperto rápido de qualidade



B 23 Pro até D 33Pro

– Correia de qualidade GATES

B 23 Pro / 400 V até D 33Pro

– Rotação dir./esq.

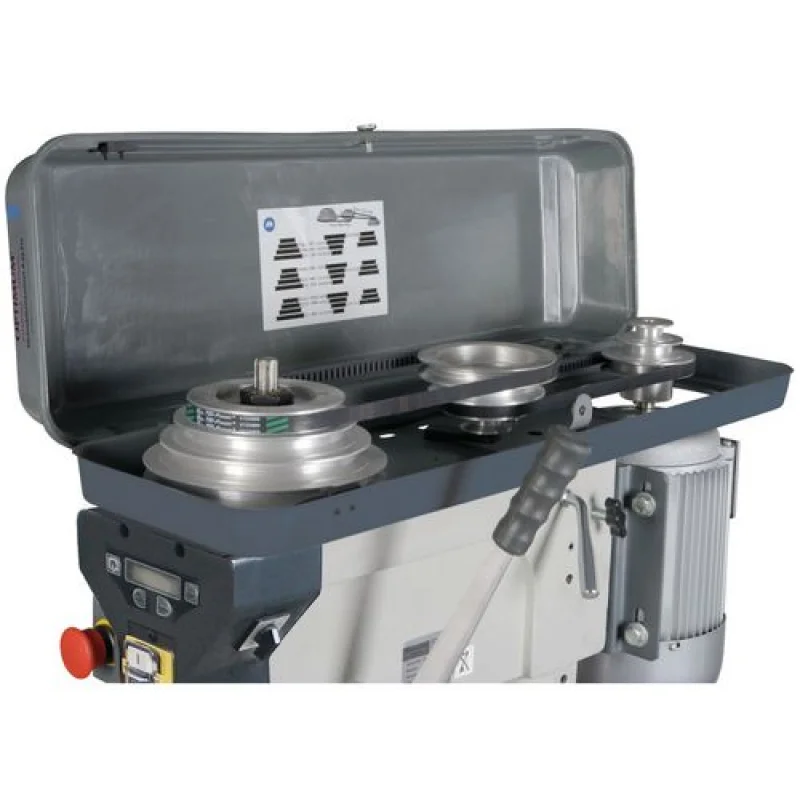

Acionamento por correia

> Ação suave graças à engrenagem de tração retificada

> Transferência de energia excepcional através  de polias de alumínio em conjunto com correias

dentadas de qualidade GATES



Dados técnicos	D 23Pro
Art. No. (230 V)	3003015
Art. No. (400 V)	3003020
Especificações técnicas
Ligação eléctrica	230 V/1 Ph o. 400 V/3 Ph
Potência do motor	750 W
Desempenho de perfuração
Em aço (S235JR)	Ø 25 mm
Contínuo em aço(S235JR)	Ø 20 mm
Cone árvore
Curso	80 mm
Cone árvore	CM 2
Alcance	180 mm
Velocidade
Velocidade rotativa	200 – 2.440 min-1
Estágios	12 velocidades
Mesa perfuração
Mesa C x L	280 x 245 mm
Rasgo T	12 mm, diagonal
Rotação mesa / inclinação lateral	360° / ± 90°
Distância fuso-mesa	max. 425 mm
Base
Superfície de trabalho no pé C x L	240 x 250 mm
Rasgos T / Espaçamento / Nº	16 mm / 170 mm / 2
Distância fuso – Base	max. 618 mm

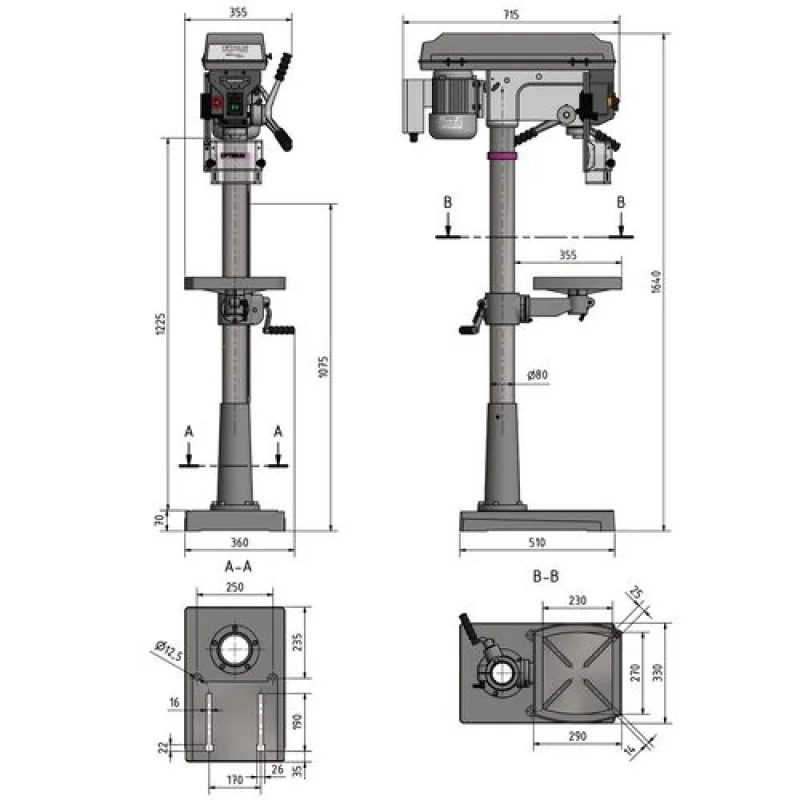

Dimensões
Diâmetro da coluna	Ø 73 mm
Dimensões C x L x A	615 x 330 x 1.015 mm
Peso	58 kg / 63,5 kg



Equipamento standard

> Bucha aperto rápido 1 – 16 mm

> Cone morse

> Porca de rasgos T



Acessórios	Art. no.
Grampo de aperto 14 mm/M 12	3352031
Broca HSS-CO 5%, 25-peças	3201010
Broca HSS-CO 5%, 51-peças	3201020
Broca HSS-CO 5%, 41-peças	3201021
Bucha aperto rápido 1 – 8 mm; B16	3050608
Bucha aperto rápido 1 – 10 mm; B16	3050610
Bucha aperto rápido 1 – 13 mm; B16	3050623
Bucha aperto rápido 1 – 16 mm; B16	3050626
Unidade de refrigeração universal 230 V	3352002
Base magnética para pulverização MMC 1	3356663
Base magnética p/refrigeração dupla KMS 2	3356660





Acessórios D 17Pro / D 23Pro	Art. no.
Bucha direta aperto rápido 1 – 16 mm	3050571
Bucha direta aperto rápido 1 – 13 mm	3050572
Conjunto de pinça CM 2/ ER 25	3352052
Cone morse 2/B16	3050659
Broca HSS CM 2, 9-peças	3051002
Conj. porta machos CM 2	3050702
Kit ferramentas fixação SPW 10	3352016



Prensas	Art. no.
BMS 85	3000008
BMS 100	3000010
BMS 120	3000012
BSI 100	3000210
BSI-Q 100	3000230
