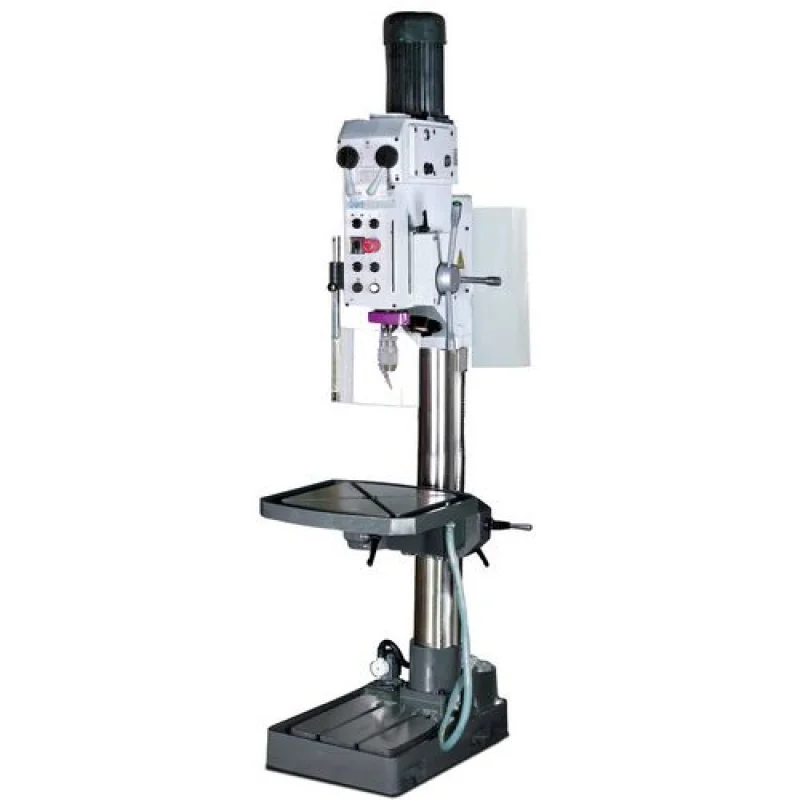

MAQ. FURAR COLUNA OPTI B40GSM/ 400V OPTIMUM

Descrição

MAQ. FURAR COLUNA OPTI B40GSM/ 400V OPTIMUM



Engenho de Furar de coluna robustos
com sistema de refrigeração e modo de roscar

– Design sólido e robusto
– Funcionamento suave graças a tempera das engrenagens em banho de óleo
– Refrigeração de carretos via bomba
– Sistema de roscagem
– Precisão de concentricidade elevada devido ao fuso temperado e retificado
– Iluminação integrada
– Motor de duas bobinagens
– Mesa rotativa em 360°
– Árvore com extractor de cone incluído
– Sistema de refrigeração com filtro de limalhas

OPTIdrill B 40 GSP
– Avanço manual da árvore
OPTIdrill B 40 GSM
– Avanço automático da árvore



Painel de controlo
> Estrutura limpa
· Bem dimensionado
> Interruptores certificados ABB
> 24V AC
· Componentes Siemens

B 40GSM – elétrico
– Para furos profundos ou cegos, pode ser activado ou desactivado carregando no botão de avanço

Equipamento standard
> Bucha aperto rápido 1 – 16 mm
> Cone morse 4/B16



Kit ferramentas fixação SPW 16, 58-peças	3352019
Grampo aperto 14 mm / M 12	3352031
Bucha direta aperto rápido CM 4 / 1 – 16 mm	3050574
Broca HSS-CO 5%, 25-peças	3201010
Broca HSS-CO 5%, 51-peças	3201020
Broca HSS-CO 5%, 41-peças	3201021
Redutor CM 4-CM 3 3050664	3050664





Prensas BSI 100	Art. no. 3000210
BSI 140	3000214
BSI-Q 100	3000230
BSI-Q 140	3000234



Art. no.	3034400
Especificações técnicas
Ligação eléctrica	400 V / 3 Ph ~50 Hz
Potência total	0,85 / 1,5 kW
Motor bomba de refrigeração	40 W
Desempenho perfuração Em aço (S235JR)	Ø 35 mm
Contínuo em aço(S235JR)	Ø 30 mm
Abrir rosca em aço (S235JR)	M 24
Cone árvore
Curso	180 mm
Cone árvore	CM 4
Alcance	350 mm
Avanço da árvore	2 Velocidades: 0,1 / 0,2 mm/U
Velocidade rotativa
Velocidade	50 – 1.450 min-1
Estágios	18 Velocidades
Mesa perfuração	560 x 560 mm
Mesa C x L
Rasgos T,	18 mm, diagonal verlaufend
Rotação mesa	± 90°
Distância fuso-mesa	max. 780 mm
Capacidade de carga	250 kg
Base da máquina
Superfície de trabalho no pé C x L	510 x 500 mm
Rasgos T / Nº / Espaçamento	18 mm / 2 / 150 mm
Distância fuso-pé	max. 1.320 mm
Dimensões Diâmetro da coluna	Ø 150 mm
Dimensões C x L x A	935 x 530 x 2.280 mm
Peso	500 kg
